Монтажные шины

Монтажные шины
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Ілля Шурпінов: +38 (067) 859-90-74
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию

Системы монтажных шин


Шина для внутреннего монтажа AX. Для монтажа в корпус без механической доработки. Возможен монтаж на боковых поверхностях, в основание и крышу с использованием выпуклостей корпуса.


Преимущества:

  • Простой и быстрый монтаж (необходим всего один винт для фиксации шины внутри корпуса);
  • Вкл. адаптер для концевого выключателя двери;
  • Совместимость с комплектующими VX25;
  • Степень защиты корпуса сохраняется (не требуется механическая доработка);
  • Автоматическое выравнивание потенциалов;
  • Возможен монтаж при установленной монтажной панели, а также поверх фланш-панелей.

Системные шасси 14 x 39 мм для AX


Внутренний монтаж по высоте и ширине корпуса. Надежное навешивание на шины для внутреннего монтажа AX. Для крепления – кабельных каналов – держателя кабельного шланга.


Системные шасси 18 x 64 мм для VX


Для гибкого и индивидуального внутреннего монтажа на внешнем монтажном уровне каркаса шкафа. Просто навешиваются снаружи в системную перфорацию и закрепляются. Системная перфорация со всех четырех сторон. При соединенных в линейку шкафах монтаж системных шасси может также производиться изнутри шкафа.


Системные шасси 23 x 64 мм для VX, VX IT, VX SE, AX из пластика


Для гибкого и индивидуального внутреннего монтажа. Просто навешиваются в перфорацию и закрепляются. Системная перфорация со всех четырех сторон. С перфорацией сверху и снизу для закладных гаек для крепления собственных компонентов метрическими винтами.


Системные шасси 23 x 89 мм нержавеющая сталь для VX, VX SE


Для гибкого и индивидуального внутреннего монтажа на внутреннем монтажном уровне каркаса шкафа. Просто навешиваются в перфорацию и закрепляются. Системная перфорация со всех четырех сторон. С перфорацией сверху и снизу для закладных гаек для крепления собственных компонентов метрическими винтами. Специально для ввода кабеля в систему цоколей VX, нержавеющая сталь, а также для монтажа держателей шин (нержавеющая сталь не намагничивается).


Системные шасси 17 x 73 мм для VX SE, TP, PC, IW


Для универсального монтажа на каркас или секционного монтажа. Просто навешиваются в системную перфорацию и закрепляются.

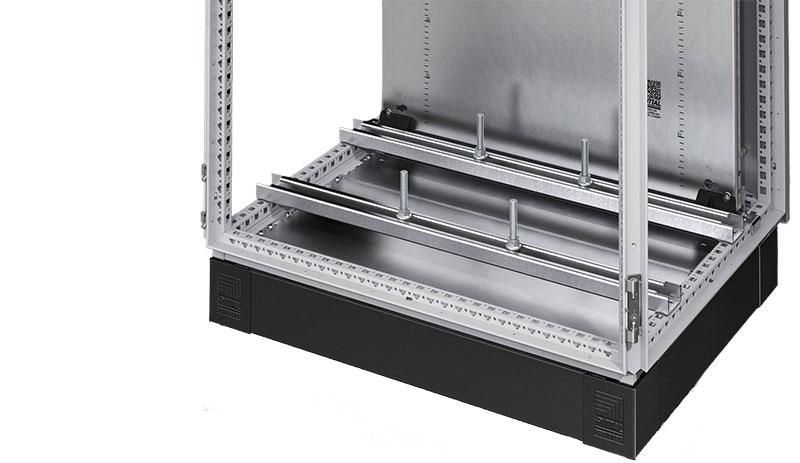

Монтажные шасси 23 x 64 мм для VX, VX SE


Для гибкого и индивидуального внутреннего монтажа на внутреннем монтажном уровне каркаса шкафа. Монтаж вровень с каркасом шкафа. Благодаря дополнительным монтажным креплениям можно использовать при уже установленной монтажной панели, имеется возможность индивидуального укорачивания. Системная перфорация со всех четырех сторон. С перфорацией сверху и снизу для закладных гаек для крепления собственных компонентов метрическими винтами.


Монтажная шина 18 x 39 мм для VX, VX SE


Для гибкого и индивидуального монтажа на каркас шкафа на внутреннем монтажном уровне, также используется в комбинации с другими шасси. Подготовка сзади для крепления кабельных зажимов для оптимальной прокладки кабеля в шкафу.

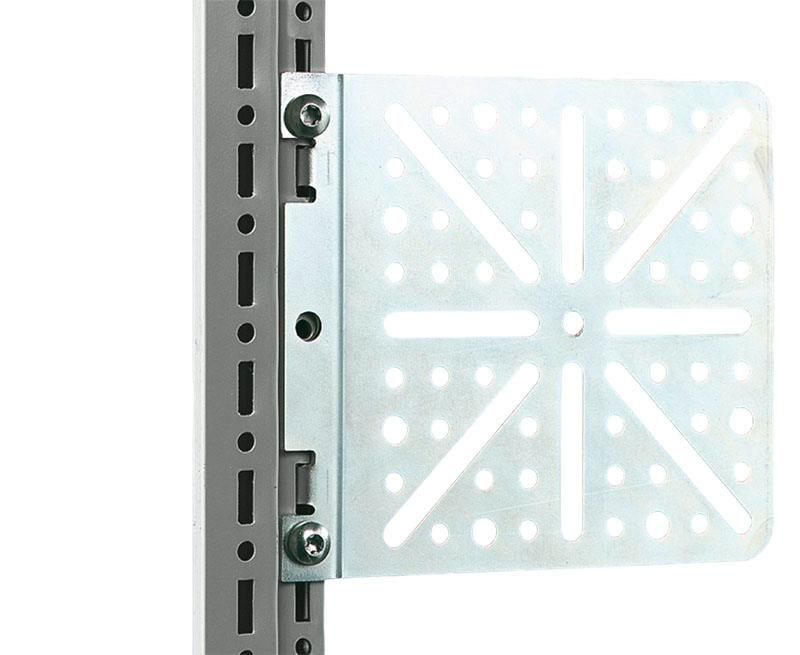

Монтажная перемычка для VX, VX SE


Для простой прокладки кабеля от монтажной панели к двери.


И много других монтажных шин, которые вы можете посмореть в модификациях товара

Изображения - Монтажные шины
montazhnaja-peremychka-dlja-vx-vx-se
montazhnye-shassy-dlja-vx-vx-se
systemnye-shassy-dlja-vx
systemnye-shassy-dlja-vx-se-tp-pc-iw
Доступные для заказа модификации - Монтажные шины
Код заказа Тип Описание
2309000 SZ Монтажный зажим для несущей рейки –
2313150 SZ Опорная рейка –
2313750 SZ Опорная рейка –
2314000 SZ Опорная рейка Ширина 150 mm
2315000 SZ Опорная рейка Ширина 200 mm
2316000 SZ Опорная рейка Ширина 300 mm
2317000 SZ Опорная рейка Ширина 400 mm
2318000 SZ Опорная рейка Ширина 500 mm
2319000 SZ Опорная рейка Ширина 600 mm
2383210 AE Рейка Глубина 210 mm
2383250 AE Рейка Глубина 250 mm
2383300 AE Рейка Глубина 300 mm
2383350 AE Рейка Глубина 350 mm
2394100 AX Рейка базовой конфигурации Для монтажа в глубину шкафа на имеющихся резьбовых болтах
2394210 AX Рейка для внутреннего монтажа Глубина 210 mm
2394250 AX Рейка для внутреннего монтажа Глубина 250 mm
2394300 AX Рейка для внутреннего монтажа Глубина 300 mm
2394350 AX Рейка для внутреннего монтажа Глубина 350 mm
2394400 AX Рейка для внутреннего монтажа Глубина 400 mm
4169000 SZ Монтажная шина 23 x 23 mm, для ширины 400 mm
4170000 SZ Монтажная шина 23 x 23 mm, для ширины 500 mm
4171000 SZ Монтажная шина 23 x 23 mm, для ширины 600 mm
4172000 SZ Монтажная шина 23 x 23 mm, для ширины 800 mm
4173000 SZ Монтажная шина 23 x 23 mm, для ширины 1000 mm
4174000 SZ Монтажная шина 23 x 23 mm, для ширины 1200 mm
4175000 SZ Монтажная шина 23 x 23 mm, для ширины 1600 mm
4176000 SZ Монтажная шина 23 x 23 mm, для ширины 1800 mm
4177000 SZ Монтажная шина 23 x 23 mm, для ширины 2000 mm
4178000 SZ Монтажная шина 23 x 23 mm, для ширины 2200 mm
4309000 TS Монтажная перемычка Глубина 400 mm, для TS, VX SE, TP, AX
4393000 SZ Монтажная шина 23 x 23 mm, для ширины 400 mm
4394000 TS Опорная рейка Ширина/глубина 400 mm
4395000 TS Опорная рейка Ширина/глубина 500 mm
4396000 TS Опорная рейка Ширина/глубина 600 mm
4396500 TS Опорная рейка Ширина/глубина 600 mm
4398000 TS Опорная рейка Ширина/глубина 800 mm
4398500 TS Опорная рейка Ширина/глубина 800 mm
4532000 SZ Монтажные пластины –
4579000 TS Монтажная перемычка Глубина 800 mm, для TS, VX SE, TP
4594000 TS Монтажная перемычка Ширина двери 400 mm, для TS, VX SE, TP
4596000 TS Монтажная перемычка Ширина двери 500 mm, для TS, VX SE, TP
4597000 SZ Монтажный кронштейн –
4598000 TS Монтажная перемычка Ширина двери 800 mm, для TS, VX SE, TP
4599000 TS Монтажная перемычка Ширина двери 1000 mm, для TS, VX SE, TP
4599100 TS Монтажная перемычка Ширина двери 380 mm
4599200 TS Монтажная перемычка Ширина двери 760 mm
4694000 TS Монтажная перемычка Ширина двери 400 mm
4695000 TS Монтажная перемычка Ширина двери 500 mm
4696000 TS Монтажная перемычка Ширина двери 600 mm
4697000 TS Монтажная перемычка Ширина двери 800 mm
4933000 SZ Опорная рейка Ширина/глубина 500 mm
4934000 SZ Опорная рейка Ширина/глубина 600 mm
4935000 SZ Опорная рейка Ширина/глубина 800 mm
4937000 SZ Опорная рейка Ширина/глубина 1200 mm
4943000 SZ C-Образная рейка Подходит для ширины 500 mm
4944000 SZ C-Образная рейка Подходит для ширины 600 mm
4945000 SZ C-Образная рейка Подходит для ширины 800 mm
4946000 SZ C-Образная рейка Подходит для ширины 800 mm
4947000 SZ C-Образная рейка Подходит для ширины 1200 mm
5001050 CM Шины внутреннего монтажа Длина 510 mm
5001051 CM Шины внутреннего монтажа Длина 710 mm
5001052 CM Шины внутреннего монтажа Длина 910 mm
5001053 CM Шины внутреннего монтажа Длина 1110 mm
5001054 CM Шины внутреннего монтажа Длина 1310 mm
5001370 CM Рейка базовой конфигурации Глубина 400 mm
6205100 CP Монтажный кронштейн –
7000678 DK Перфорированный профиль С монтажным фланцем 17 x 73 mm, длина 530 - 700 mm
7526964 TS 8 Монтажная плата Для AX, VX, VX SE, AX IT, VX IT, TE
8100730 VX Монтажное шасси С монтажным фланцем 23 x 89 mm, подходит для ширины 400 mm
8100731 VX Монтажное шасси С монтажным фланцем 23 x 89 mm, подходит для ширины 500 mm
8100732 VX Монтажное шасси С монтажным фланцем 23 x 89 mm, подходит для ширины 600 mm
8100733 VX Монтажное шасси С монтажным фланцем 23 x 89 mm, подходит для ширины 800 mm
8100740 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 400 mm
8100741 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 500 mm
8100742 VX Монтажное шасси Без монтажным фланцем 23 x 64 mm, подходит для ширины 600 mm
8100743 VX Монтажное шасси Без монтажным фланцем 23 x 64 mm, подходит для ширины 800 mm
8100745 VX Монтажное шасси Без монтажным фланцем 23 x 64 mm, подходит для ширины 1200 mm
8612040 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 500 mm
8612050 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 600 mm
8612060 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 600 mm
8612080 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 900 mm
8612100 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 1000 mm
8612130 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 300 mm
8612140 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 400 mm
8612150 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 500 mm
8612160 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 600 mm
8612180 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 800 mm
8612400 TS Монтажная пластина –
8612410 TS Монтажная пластина –
8612960 TS Несущая рейка Ширина 600 mm
8612980 TS Несущая рейка Ширина 800 mm
8617000 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 300 mm
8617010 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 400 mm
8617020 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 500 mm
8617030 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 600 mm
8617040 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 800 mm
8617050 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 1000 mm
8617060 VX Системное шасси С монтажным фланцем 18 x 64 mm, подходит для ширины 1200 mm
8617100 VX Системное шасси С монтажным фланцем 23 x 64 mm
8617110 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для глубины 400 mm
8617120 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 500 mm
8617130 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 600 mm
8617140 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 800 mm
8617150 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 1000 mm
8617160 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 1200 mm
8617170 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 1400 mm
8617180 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 1600 mm
8617190 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 1800 mm
8617200 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 2000 mm
8617210 VX Системное шасси С монтажным фланцем 23 x 64 mm, подходит для ширины 2200 mm
8617700 VX Монтажная шина 18 x 38 mm, ширина 400 mm
8617710 VX Монтажная шина 18 x 38 mm, ширина 500 mm
8617720 VX Монтажная шина 18 x 38 mm, ширина 600 mm
8617730 VX Монтажная шина 18 x 38 mm, ширина 800 mm
8617750 SZ Адаптер рельсовый Для высоты 1800 mm
8617751 SZ Адаптер рельсовый Для высоты 2000 mm
8617760 SZ Адаптер рельсовый Для высоты 200 mm
8617800 VX Опорная рейка 48 x 26 mm, подходит для ширины 600 mm
8617810 VX Опорная рейка 48 x 26 mm, подходит для ширины 800 mm
8617820 VX Опорная рейка 48 x 26 mm, подходит для ширины 1000 mm
8617830 VX Опорная рейка 48 x 26 mm, подходит для ширины 1200 mm
8619700 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 400 mm
8619710 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 500 mm
8619720 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 600 mm
8619730 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 800 mm
8619740 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 900 mm
8619750 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 1000 mm
8619760 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 700 mm
8619770 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 1200 mm
8619780 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 1400 mm
8619790 VX Системное шасси С монтажным фланцем 14 x 39 mm, для дверей 760 mm
8800130 TS Монтажная перемычка Ширина двери 600 mm
Товары снятые с производства
4347000 SZ Отдельностоящая система шкафов Ширина 1000 mm
4361000 SZ Отдельностоящая система шкафов Ширина 600 mm
4362000 SZ Отдельностоящая система шкафов Ширина 800 mm
4363000 SZ Отдельностоящая система шкафов Ширина 1200 mm
4364000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 600 mm
4365000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 800 mm
4367000 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, подходит для ширины 1200 mm
4373000 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, подходит для ширины 1000 mm
4374000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 400 mm
4375000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 500 mm
4376000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 600 mm
4377000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 800 mm
4378000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 800 mm
4379000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 1200 mm
4380000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 2000 mm
4381000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 2200 mm
4382000 TS Перфорированный профиль Без монтажного фланца 23 x 73 mm, подходит для ширины 1000 mm
8612070 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 800 mm
8612090 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 890 mm
8612120 TS Системное шасси С монтажным фланцем 17 x 73 mm, подходит для ширины 1200 mm
8612240 TS Перфорированный профиль 18 x 38 mm, ширина 400 mm
8612250 TS Перфорированный профиль 18 x 38 mm, ширина 500 mm
8612260 TS Перфорированный профиль 18 x 38 mm, ширина 600 mm
8612280 TS Перфорированный профиль 18 x 38 mm, ширина 800 mm
8612500 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, длина 1000 mm
8612520 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, длина 1000 mm
8612550 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, длина 500 mm
8612560 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, длина 600 mm
8612580 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, подходит для ширины 800 mm
8612650 TS Перфорированный профиль С монтажным фланцем 45 x 88 mm, подходит для ширины 500 mm
8612660 TS Перфорированный профиль С монтажным фланцем 45 x 88 mm, подходит для ширины 600 mm
8612680 TS Перфорированный профиль С монтажным фланцем 45 x 88 mm, подходит для ширины 800 mm
8800300 SZ Адаптер рельсовый Для высоты 2000 mm
8800310 ТС Монтажный блок Установка в вертикальные секции шкафа TS
8800320 SZ Адаптер рельсовый Для высоты 2200 mm
8800380 SZ Адаптер рельсовый Для высоты 1800 mm
8800640 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, подходит для ширины 400 mm
8800650 TS Перфорированный профиль С монтажным фланцем 23 x 73 mm, подходит для ширины 500 mm
9673915 SV Перфорированная рейка 17 x 17 mm
9673920 SV Перфорированная рейка 17 x 17 mm
9673940 SV Перфорированная рейка 17 x 17 mm
9673953 SV Перфорированная рейка 17 x 17 mm
9673983 SV Перфорированная рейка 17 x 17 mm
9673995 SV Перфорированная рейка 17 x 17 mm
9751600 SZ Комбинированная рейка –
Другие товары с категории:
