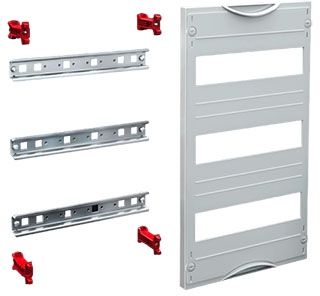

Монтажні модулі для інсталяційних розподільників ISV
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Ілля Шурпінов: +38 (067) 859-90-74
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Монтажні модулі шаф ISV
Асортимент модулів складається з:

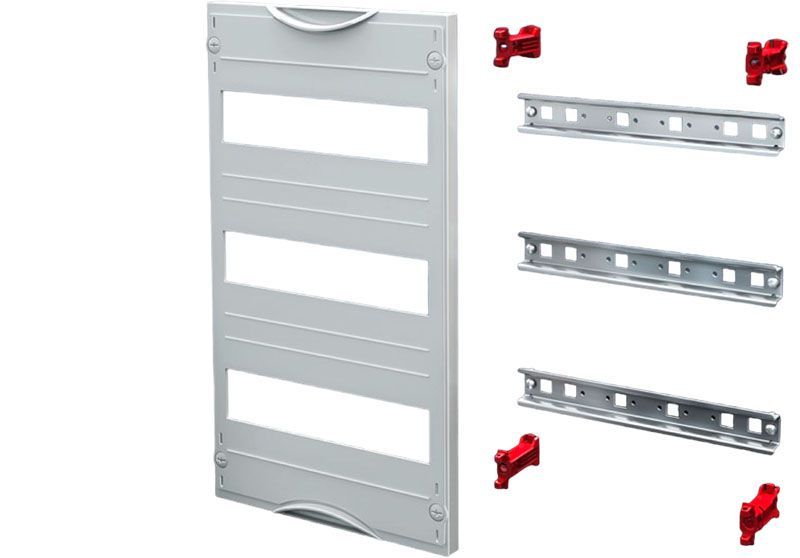

Модулі захисту від дотику
- Для захисту вільного монтажного простору;
- Кришка може бути опломбована.

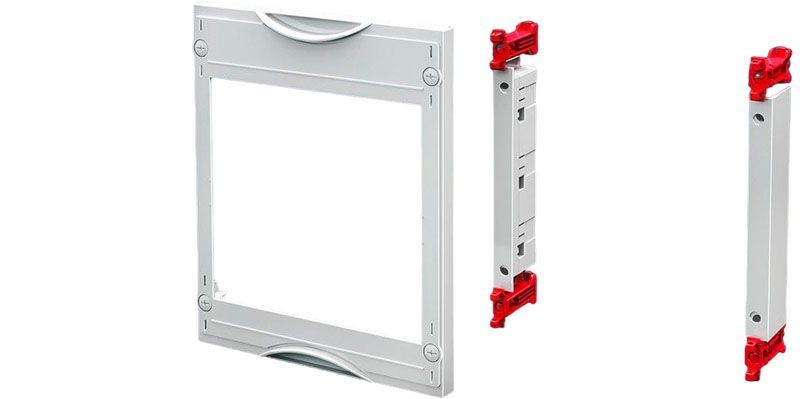

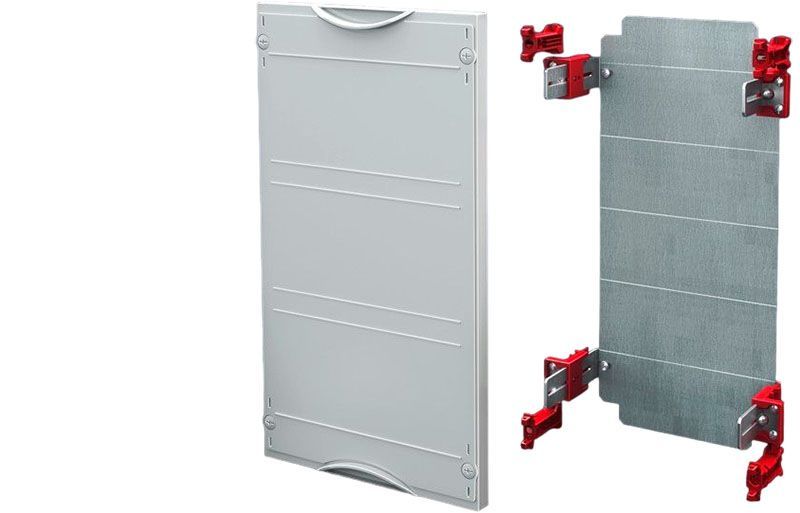

Модулі з монтажною панеллю
- З монтажною панеллю з оцинкованої листової сталі 2 мм;
- Кришка може бути опломбована;
- Можлива монтажна глибина 105 – 140 мм.

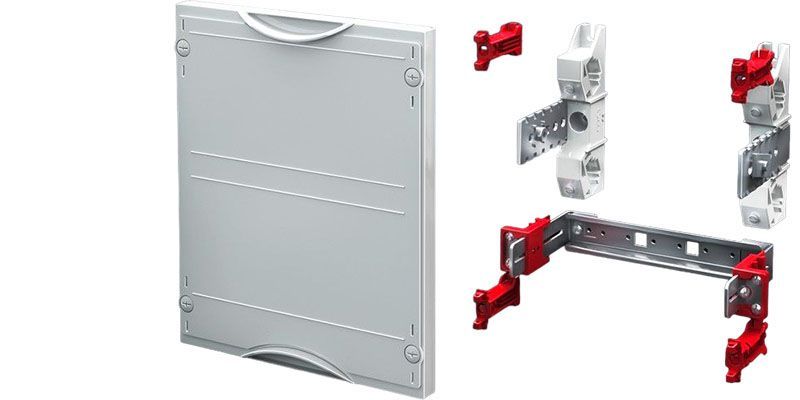

Модулі з несучими шинами приладів
- Для встановлення рядних клем, комутаційного обладнання тощо;
- Несучі шини 35/15 мм;
- Регулюються з кроком 25 мм;
- Кришка може бути опломбована.
Модулі для встановлення приладів у ряд
- Для модульних приладів;
- Несучі шини 35/15 мм;
- Кришка може бути опломбована.

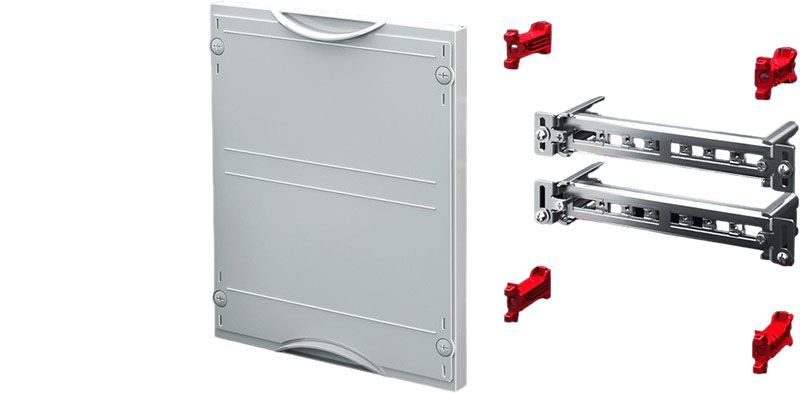

Модулі силових запобіжних роз'єднувачів NH
- Для встановлення силових запобіжних роз'єднувачів NH (установка на монтажну панель);
- Кришка може бути опломбована.

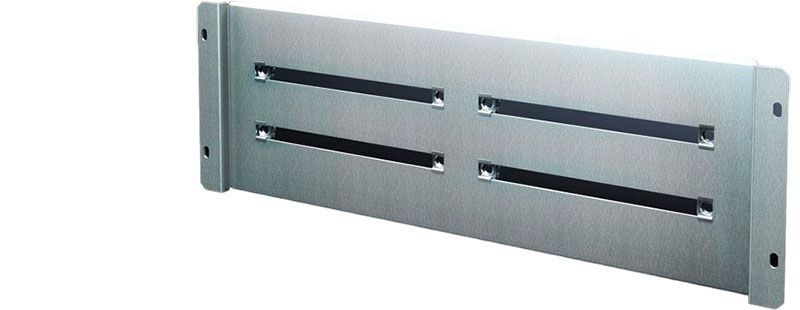

Траверса роздільника (для NH-роз'єднувачів розм. 2/3)
- Для встановлення силових запобіжних роз'єднувачів NH (установка на монтажну панель)

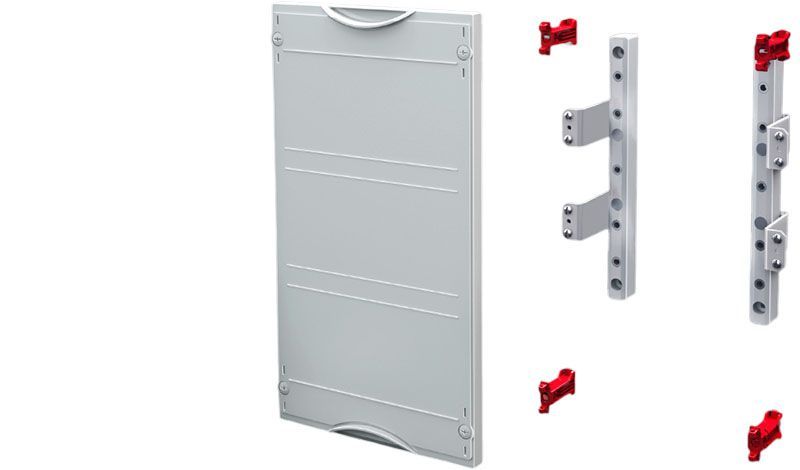

Модулі планкових силових роз'єднувачів NH
- Для планкових силових роз'єднувачів NH розмір від 00 до 3 (відстань між центрами шин 100/185 мм).
Модулі для силових вимикачів
- Підходять для встановлення поширених на ринку силових вимикачів виробництва ABB, Eaton, Schneider Electric та Siemens;
- Кришка може бути опломбована.

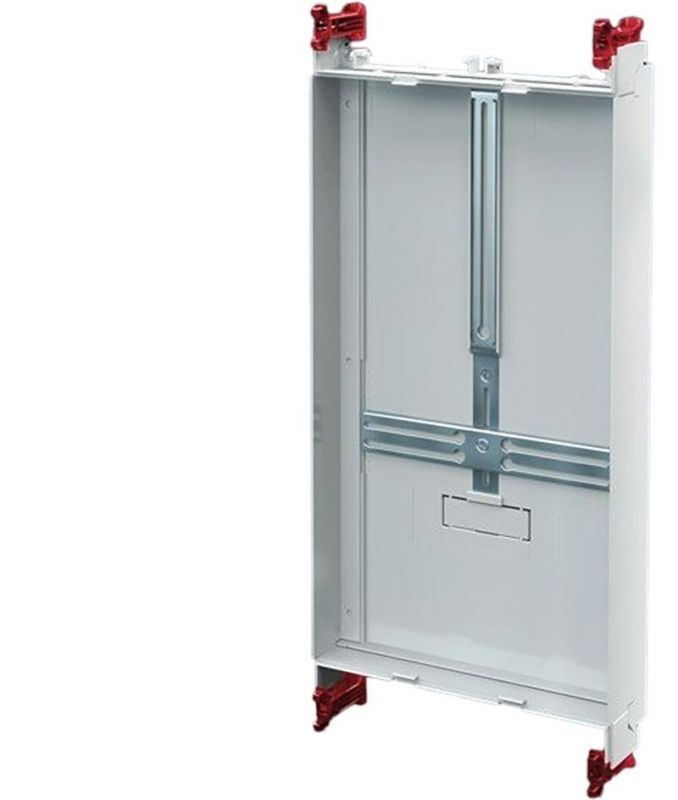

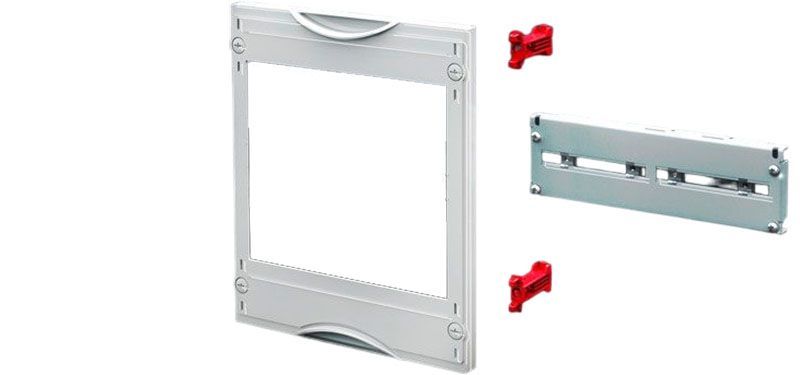

Модуль для лічильника
- Відкритий модуль для вбудованих вимірювальних приладів;
- Монтажна глибина лічильника 170 мм.

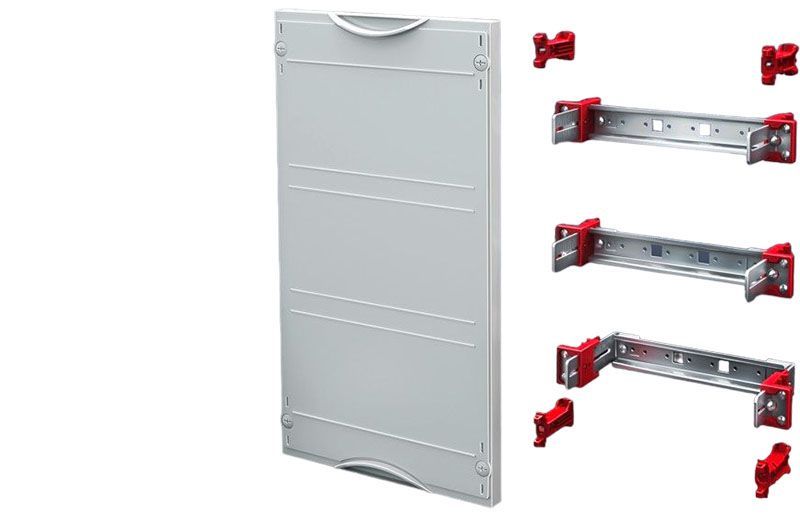

Модулі шинних систем N/PE
- Для кріплення шин N та PE;
- Кришка може бути опломбована.
Модулі шинних систем
Для монтажу утримувачів запобіжників E18, E27, E33 та D-Switch, а також роз'єднувачів NH розм. 000 та розм. 00 (3-пол., відстань між центрами шин 60 мм).
Документація для - Монтажні модулі для інсталяційних розподільників ISV
Зображення - Монтажні модулі для інсталяційних розподільників ISV
Доступні для замовлення модифікації - Монтажні модулі для інсталяційних розподільників ISV
| Код замовлення | Тип | Габарити | Об'єм |
| 9660090 | SV Монтажний кронштейн, різьбовий отвір M6 | – | – |
| 9666000 | SV захисний модуль (ISV) | 250x150 mm | 5,04 cm4 |
| 9666010 | SV захисний модуль (ISV) | 250x300 mm | 7,452 cm4 |
| 9666020 | SV захисний модуль (ISV) | 250x450 mm | 0,62 cm4 |
| 9666030 | SV захисний модуль (ISV) | 250x600 mm | 0,82 cm4 |
| 9666040 | SV захисний модуль (ISV) | 500x150 mm | 9,699 cm4 |
| 9666050 | SV захисний модуль (ISV) | 500x300 mm | 15,566 cm4 |
| 9666053 | SV захисний модуль (ISV) | 750x300 mm | 25,274 cm4 |
| 9666060 | SV захисний модуль (ISV) | 500x450 mm | 15,566 cm4 |
| 9666063 | SV захисний модуль (ISV) | 750x450 mm | 23,484 cm4 |
| 9666070 | SV захисний модуль | 500x600 mm | 20,42 cm4 |
| 9666073 | SV захисний модуль | 750x600 mm | 32,666 cm4 |
| 9666080 | SV модулі захисту з монтажною панеллю (ISV) | 250x150 mm | 5,04 cm4 |
| 9666090 | SV модулі захисту з монтажною панеллю (ISV) | 250x300 mm | 7,314 cm3 |
| 9666100 | SV модулі захисту з монтажною панеллю (ISV) | 250x450 mm | 7,314 cm3 |
| 9666110 | SV модулі захисту з монтажною панеллю (ISV) | 250x600 mm | 9,699 cm3 |
| 9666120 | SV модулі захисту з монтажною панеллю (ISV) | 500x150 mm | 9,699 cm3 |
| 9666130 | SV модулі захисту з монтажною панеллю (ISV) | 500x300 mm | 15,566 cm4 |
| 9666133 | SV модулі захисту з монтажною панеллю (ISV) | 750x300 mm | 25,274 cm4 |
| 9666140 | SV модулі захисту з монтажною панеллю (ISV) | 500x450 mm | 15,566 cm4 |
| 9666143 | SV модулі захисту з монтажною панеллю (ISV) | 750x450 mm | 23,103 cm4 |
| 9666150 | SV модулі захисту з монтажною панеллю (ISV) | 500x600 mm | 20,42 cm4 |
| 9666160 | SV модулі з несучими шинами (ISV) | 250x150 mm | 5,04 cm4 |
| 9666170 | SV модулі з несучими шинами (ISV) | 250x300 mm | 7,452 cm3 |
| 9666180 | SV модулі з несучими шинами (ISV) | 250x450 mm | 7,452 cm3 |
| 9666190 | SV модулі з несучими шинами (ISV) | 250x600 mm | 9,699 cm3 |
| 9666200 | SV модулі з несучими шинами (ISV) | 500x150 mm | 9,699 cm3 |
| 9666210 | SV модулі з несучими шинами (ISV) | 500x300 mm | 15,566 cm4 |
| 9666213 | SV модулі з несучими шинами (ISV) | 750x300 mm | 23,556 cm4 |
| 9666220 | SV модулі з несучими шинами (ISV) | 500x450 mm | 15,566 cm4 |
| 9666223 | SV модулі з несучими шинами (ISV) | 750x450 mm | 25,028 cm4 |
| 9666230 | SV модулі з несучими шинами (ISV) | 500x600 mm | 20,42 cm4 |
| 9666240 | SV DIN шина для встановки модулів (ISV) | 250x150 mm | 5,04 cm4 |
| 9666250 | SV DIN шина для встановки модулів (ISV) | 250x300 mm | 7,314 cm3 |
| 9666260 | SV DIN шина для встановки модулів (ISV) | 250x450 mm | 7,314 cm3 |
| 9666270 | SV DIN шина для встановки модулів (ISV) | 250x600 mm | 9,699 cm3 |
| 9666280 | SV DIN шина для встановки модулів (ISV) | 500x150 mm | 9,699 cm3 |
| 9666290 | SV DIN шина для встановки модулів (ISV) | 500x300 mm | 15,566 cm4 |
| 9666293 | SV DIN шина для встановки модулів (ISV) | 750x300 mm | 25,441 cm4 |
| 9666300 | SV DIN шина для встановки модулів (ISV) | 500x450 mm | 15,399 cm4 |
| 9666303 | SV DIN шина для встановки модулів (ISV) | 750x450 mm | 23,33 cm4 |
| 9666380 | SV NH модуль до силових запобіжників (ISV) | 250x300 mm | 7,314 cm4 |
| 9666390 | SV NH модуль до силових запобіжників (ISV) | 500x300 mm | 14,214 cm4 |
| 9666400 | SV NH модуль до силових запобіжників (ISV) | 250x450 mm | 7,314 cm3 |
| 9666410 | SV NH модуль до силових запобіжників (ISV) | 250x450 mm | 7,314 cm3 |
| 9666420 | SV траверс силових вимикачів (ISV) | 500x450 mm | 9,699 cm4 |
| 9666430 | SV модулі силових вимикачів (ISV) | 250x300 mm | 7,314 cm4 |
| 9666440 | SV модулі силових вимикачів (ISV) | 500x450 mm | 20,42 cm4 |
| 9666520 | SV модулі шинних систем (ISV) | 250x300 mm | 7,314 cm4 |
| 9666530 | SV модулі шинних систем (ISV) | 500x300 mm | 15,399 cm4 |
| 9666533 | SV модулі шинних систем (ISV) | 750x300 mm | 23,484 cm4 |
| 9666550 | SV NH модуль до силових запобіжників (ISV) | 500x750 mm | 23,484 cm4 |
| 9666560 | SV NH модуль до силових запобіжників (ISV) | 750x750 mm | 40,966 cm4 |
| 9666570 | SV NH модуль до силових запобіжників (ISV) | 250x450 mm | 9,699 cm4 |
| 9666580 | SV NH модуль до силових запобіжників (ISV) | 500x450 mm | 18,666 cm4 |
| 9666583 | SV NH модуль до силових запобіжників (ISV) | 750x450 mm | 30,295 cm4 |
| 9666590 | SV модулі шинних систем N/PE (ISV) | 250x300 mm | 7,452 cm4 |
| 9666600 | SV модулі шинних систем N/PE (ISV) | 500x300 mm | 14,508 cm4 |
| 9666603 | SV модулі шинних систем N/PE (ISV) | 750x300 mm | 23,484 cm4 |
| 9666640 | SV модуль під лічильник (ISV) | 250x450 mm | 9,699 cm4 |
| 9666902 | Установчий комплект ISV для VX | ШВГ: 600x2000x400 mm | – |
| 9666912 | Монтажний комплект VX (ISV) | ШВГ: 850x2000x400 mm | – |
| 9666922 | Монтажний комплект VX (ISV) | ШВГ: 1100x2000x400 mm | – |
| 9666932 | Монтажний комплект VX (ISV) | ШВГ: 1100x1800x400 mm | – |
| 9674990 | SV Накладка перфорована | 1200x800 mm | – |
| 9683720 | Кришка SK | – | – |
| 9683736 | SV Панель проводки | Ширина 600/800 mm | – |
| 9683738 | SV Панель проводки | Ширина 1000/1200 mm | – |
| 9684900 | SV Кришка для захисту від дотику | Ширина 1000 mm | – |
| 9684920 | SV Кришка для захисту від дотику | Ширина 1200 mm | – |
| 9684960 | SV Кришка для захисту від дотику | Ширина 600 mm | – |
| 9684980 | SV Кришка для захисту від дотику | Ширина 800 mm | – |
| 9684990 | Заглушка SV для VX | Ширина 50 mm | – |
