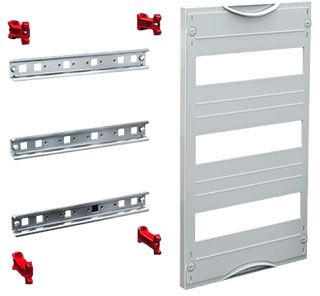

Монтажные модули для инсталляционных распределителей ISV
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Ілля Шурпінов: +38 (067) 859-90-74
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Монтажные модули шкафов ISV
Ассортимент модулей состоит из:
Модули защиты от прикосновения
- Для защиты свободного монтажного пространства;
- Крышка может быть опломбирована.
Модули с монтажной панелью
- С монтажной панелью из оцинкованной листовой стали 2 мм;
- Крышка может быть опломбирована;
- Возможная монтажная глубина 105 – 140 мм.
Модули с несущими шинами приборов
- Для установки рядных клемм, коммутационного оборудования и т. д.;
- Несущие шины 35/15 мм;
- Регулируются с шагом 25 мм;
- Крышка может быть опломбирована.
Модули для установки приборов в ряд
- Для модульных приборов;
- Несущие шины 35/15 мм;
- Крышка может быть опломбирована.
Модули силовых предохранительных разъединителей NH
- Для установки силовых предохранительных разъединителей NH (установка на монтажную панель);
- Крышка может быть опломбирована.
Траверса разделителя (для NH-разъединителей разм. 2/3)
- Для установки силовых предохранительных разъединителей NH (установка на монтажную панель)
Модули планочных силовых разъединителей NH
- Для планочных силовых разъединителей NH, размер от 00 до 3 (расстояние между центрами шин 100/185 мм).
Модули для силовых выключателей
- Подходят для установки распространенных на рынке силовых выключателей производства ABB, Eaton, Schneider Electric и Siemens;
- Крышка может быть опломбирована.

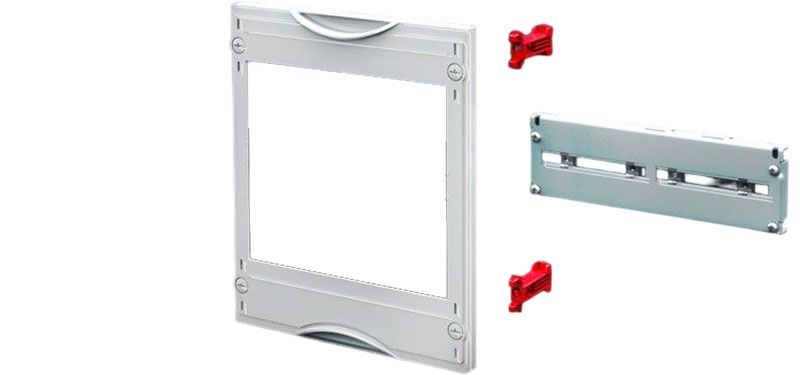

Модуль для счетчика
- Открытый модуль для встроенных измерительных приборов;
- Монтажная глубина счетчика 170 мм.
Модули шинных систем N/PE
- Для крепления шин N и PE;
- Крышка может быть опломбирована.
Модули шинных систем
Для монтажа держателей предохранителей E18, E27, E33 и D-Switch, а также разъединителей NH разм. 000 и разм. 00 (3-пол., расстояние между центрами шин 60 мм).
Документация для - Монтажные модули для инсталляционных распределителей ISV
Изображения - Монтажные модули для инсталляционных распределителей ISV
Доступные для заказа модификации - Монтажные модули для инсталляционных распределителей ISV
| Код заказа | Тип | Габариты | Объем |
| 9660090 | SV Монтажный кронштейн, резьбовое отверстие M6 | – | – |
| 9666000 | SV защитный модуль (ISV) | 250x150 mm | 5,04 cm3 |
| 9666010 | SV защитный модуль (ISV) | 250x300 mm | 7,452 cm3 |
| 9666020 | SV защитный модуль (ISV) | 250x450 mm | 0,62 cm3 |
| 9666030 | SV защитный модуль (ISV) | 250x600 mm | 0,82 cm3 |
| 9666040 | SV защитный модуль (ISV) | 500x150 mm | 9,699 cm3 |
| 9666050 | SV защитный модуль (ISV) | 500x300 mm | 15,566 cm3 |
| 9666053 | SV защитный модуль (ISV) | 750x300 mm | 25,274 cm3 |
| 9666060 | SV защитный модуль (ISV) | 500x450 mm | 15,566 cm3 |
| 9666063 | SV защитный модуль (ISV) | 750x450 mm | 23,484 cm3 |
| 9666070 | SV защитный модуль (ISV) | 500x600 mm | 20,42 cm3 |
| 9666073 | SV защитный модуль (ISV) | 750x600 mm | 32,666 cm3 |
| 9666080 | SV модули защиты с монтажной панелью (ISV) | 250x150 mm | 5,04 cm3 |
| 9666090 | SV модули защиты с монтажной панелью (ISV) | 250x300 mm | 7,314 cm3 |
| 9666100 | SV модули защиты с монтажной панелью (ISV) | 250x450 mm | 7,314 cm3 |
| 9666110 | SV модули защиты с монтажной панелью (ISV) | 250x600 mm | 9,699 cm3 |
| 9666120 | SV модули защиты с монтажной панелью (ISV) | 500x150 mm | 9,699 cm3 |
| 9666130 | SV модули защиты с монтажной панелью (ISV) | 500x300 mm | 15,566 cm3 |
| 9666133 | SV модули защиты с монтажной панелью (ISV) | 750x300 mm | 25,274 cm3 |
| 9666140 | SV модули защиты с монтажной панелью (ISV) | 500x450 mm | 15,566 cm3 |
| 9666143 | SV модули защиты с монтажной панелью (ISV) | 750x450 mm | 23,103 cm3 |
| 9666150 | SV модули защиты с монтажной панелью (ISV) | 500x600 mm | 20,42 cm3 |
| 9666160 | SV модули с несущими шинами (ISV) | 250x150 mm | 5,04 cm3 |
| 9666170 | SV модули с несущими шинами (ISV) | 250x300 mm | 7,452 cm3 |
| 9666180 | SV модули с несущими шинами (ISV) | 250x450 mm | 7,452 cm3 |
| 9666190 | SV модули с несущими шинами (ISV) | 250x600 mm | 9,699 cm3 |
| 9666200 | SV модули с несущими шинами (ISV) | 500x150 mm | 9,699 cm3 |
| 9666210 | SV модули с несущими шинами (ISV) | 500x300 mm | 15,566 cm3 |
| 9666213 | SV модули с несущими шинами (ISV) | 750x300 mm | 23,556 cm3 |
| 9666220 | SV модули с несущими шинами (ISV) | 500x450 mm | 15,566 cm3 |
| 9666223 | SV модули с несущими шинами (ISV) | 750x450 mm | 25,028 cm3 |
| 9666230 | SV модули с несущими шинами (ISV) | 500x600 mm | 20,42 cm3 |
| 9666240 | SV DIN шина для установки модулей (ISV) | 250x150 mm | 5,04 cm3 |
| 9666250 | SV DIN шина для установки модулей (ISV) | 250x300 mm | 7,314 cm3 |
| 9666260 | SV DIN шина для установки модулей (ISV) | 250x450 mm | 7,314 cm3 |
| 9666270 | SV DIN шина для установки модулей (ISV) | 250x600 mm | 9,699 cm3 |
| 9666280 | SV DIN шина для установки модулей (ISV) | 500x150 mm | 9,699 cm3 |
| 9666290 | SV DIN шина для установки модулей (ISV) | 500x300 mm | 15,566 cm3 |
| 9666293 | SV DIN шина для установки модулей (ISV) | 750x300 mm | 25,441 cm3 |
| 9666300 | SV DIN шина для установки модулей (ISV) | 500x450 mm | 15,399 cm3 |
| 9666303 | SV DIN шина для установки модулей (ISV) | 750x450 mm | 23,33 cm3 |
| 9666380 | SV NH модуль для силовых предохранителей (ISV) | 250x300 mm | 7,314 cm3 |
| 9666390 | SV NH модуль для силовых предохранителей (ISV) | 500x300 mm | 14,214 cm3 |
| 9666400 | SV NH модуль для силовых предохранителей (ISV) | 250x450 mm | 7,314 cm3 |
| 9666410 | SV NH модуль для силовых предохранителей (ISV) | 250x450 mm | 7,314 cm3 |
| 9666420 | SV траверс силовых выключателей (ISV) | 500x450 mm | 9,699 cm3 |
| 9666430 | SV модули силовых выключателей (ISV) | 250x300 mm | 7,314 cm3 |
| 9666440 | SV модули силовых выключателей (ISV) | 500x450 mm | 20,42 cm3 |
| 9666520 | SV модули шинных систем (ISV) | 250x300 mm | 7,314 cm3 |
| 9666530 | SV модули шинных систем (ISV) | 500x300 mm | 15,399 cm3 |
| 9666533 | SV модули шинных систем (ISV) | 750x300 mm | 23,484 cm3 |
| 9666550 | SV NH модуль для силовых предохранителей (ISV) | 500x750 mm | 23,484 cm3 |
| 9666560 | SV NH модуль для силовых предохранителей (ISV) | 750x750 mm | 40,966 cm3 |
| 9666570 | SV NH модуль для силовых предохранителей (ISV) | 250x450 mm | 9,699 cm3 |
| 9666580 | SV NH модуль для силовых предохранителей (ISV) | 500x450 mm | 18,666 cm3 |
| 9666583 | SV NH модуль для силовых предохранителей (ISV) | 750x450 mm | 30,295 cm3 |
| 9666590 | SV модули шинных систем N/PE (ISV) | 250x300 mm | 7,452 cm3 |
| 9666600 | SV модули шинных систем N/PE (ISV) | 500x300 mm | 14,508 cm3 |
| 9666603 | SV модули шинных систем N/PE (ISV) | 750x300 mm | 23,484 cm3 |
| 9666640 | SV модуль под счетчик (ISV) | 250x450 mm | 9,699 cm3 |
| 9666902 | Установочный комплект ISV для VX | ШВГ: 600x2000x400 mm | – |
| 9666912 | Монтажный комплект VX (ISV) | ШВГ: 850x2000x400 mm | – |
| 9666922 | Монтажный комплект VX (ISV) | ШВГ: 1100x2000x400 mm | – |
| 9666932 | Монтажный комплект VX (ISV) | ШВГ: 1100x1800x400 mm | – |
| 9674990 | SV Накладка, перфорированная | 1200x800 mm | – |
| 9683720 | Крышка SK | – | – |
| 9683736 | SV Панель проводки | Ширина 600/800 mm | – |
| 9683738 | SV Панель проводки | Ширина 1000/1200 mm | – |
| 9684900 | SV Крышка для защиты от прикосновения | Ширина 1000 mm | – |
| 9684920 | SV Крышка для защиты от прикосновения | Ширина 1200 mm | – |
| 9684960 | SV Крышка для защиты от прикосновения | Ширина 600 mm | – |
| 9684980 | SV Крышка для защиты от прикосновения | Ширина 800 mm | – |
| 9684990 | Заглушка SV для VX | Ширина 50 mm | – |
