Загальні відомості про шафи управління насосами

Шафи управління насосами ЮГШУНС призначені для керування насосними станціями промислового водопостачання, водопостачання питною водою, підвищення тиску в системах водопостачання будівель, системах опалення, пожежогасіння.

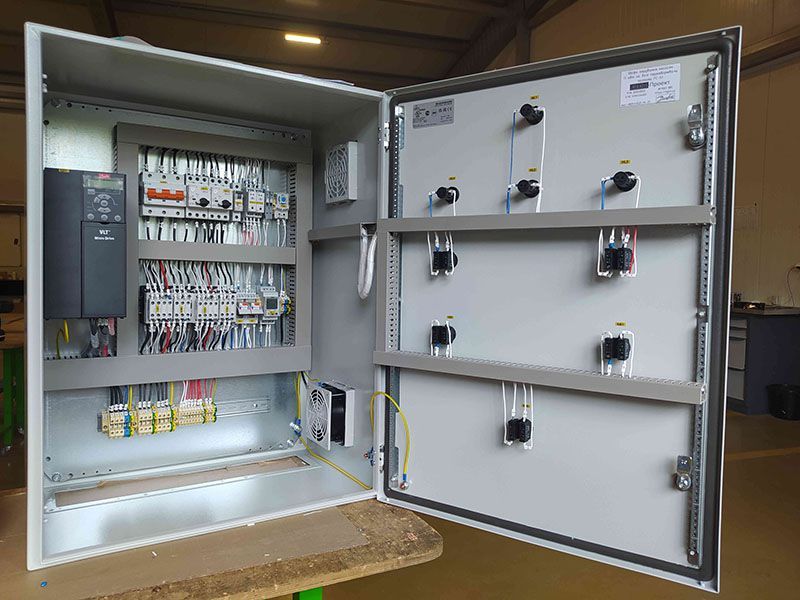

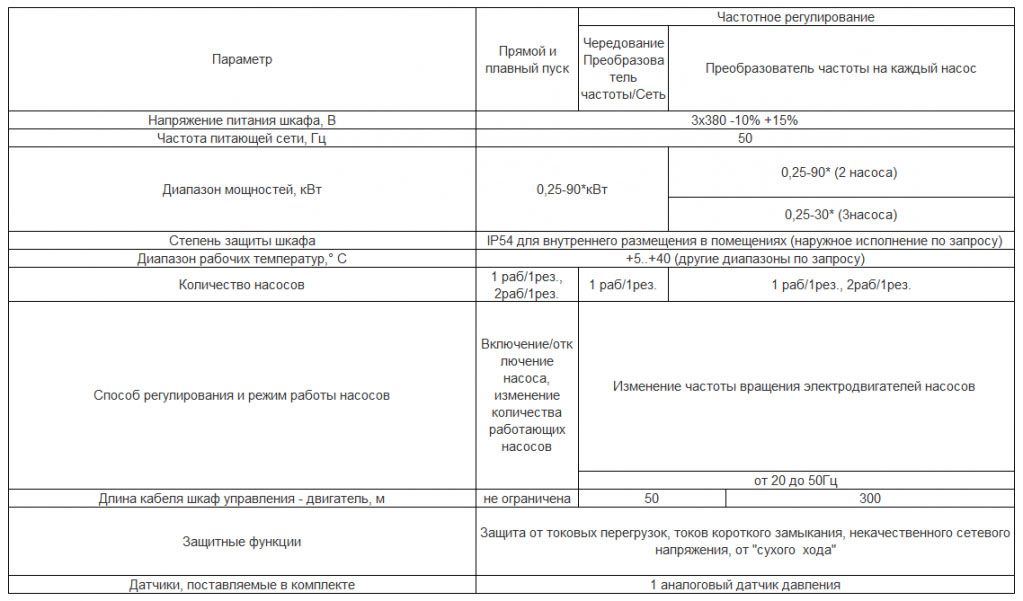

Основні характеристики шаф управління насосами

Основні функції щитів управління насосами

Автоматична підтримка тиску або перепаду тиску насосної станції. Також можлива підтримка рівня рідини на вході або виході насосної станції (за окремим запитом);

Управління насосними агрегатами в автоматичному режимі за заданим в контролері алгоритму;

Підрахунок числа пусків і часу напрацювання кожного насоса;

Автоматичне чергування насосів, в залежності від напрацювання або через певні інтервали часу;

Включення резервного насоса при аварії робітника;

Автоматичний запуск після зникнення і подальшого відновлення напруги;

Ручний режим роботи насосів для управління насосами під час ремонтних, пусконалагоджувальних робіт, для проведення обслуговування і.т.д.

Варіанти виконання шаф управління

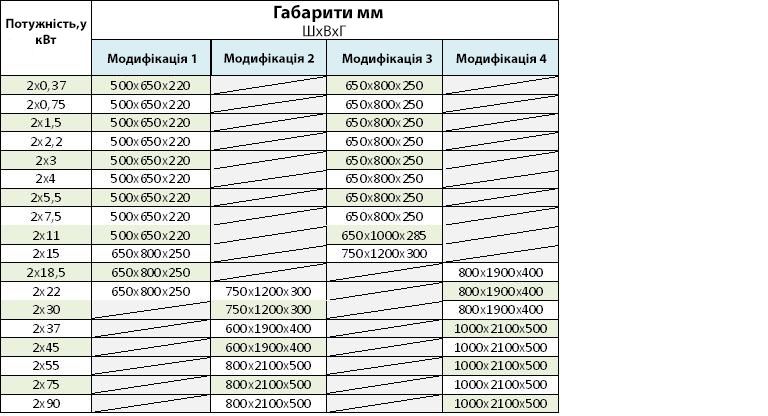

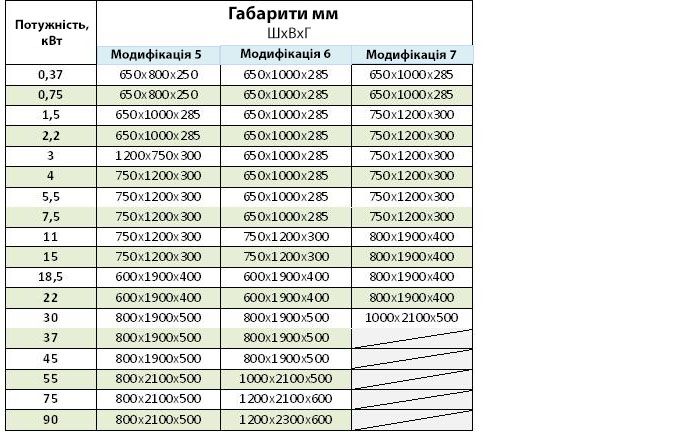

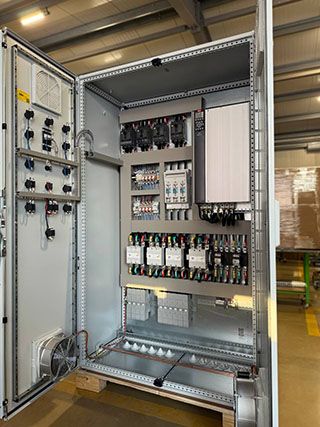

Шафи управління призначені для управління двома (1раб. / 1рез.) Або трьома (2раб. / 1рез.) Насосними агрегатами. Конструктивно, шафи управління в залежності від потужності і способу управління електродвигунами виготовляються навісного або підлогового виконання для установки всередині приміщень. Зовнішній вигляд шаф представлений на малюнку 1. Габаритні розміри представлені в таблицях №2 і №3.

Шафа управління насосами в стандартному виконанні має один введення електроживлення. Опціонально може мати два вводи електроживлення з ручним або автоматичним виведенням резерву (АВР).

Ручне перемикання вводів проводиться за допомогою рубильників. АВР при зниженні або зникненні напруги на робочому вводі автоматично перемикає живлення на резервний ввід.

Силове введення (вводи) виконаний для системи заземлення TN-С. Для системи TN-S слід видалити перемичку між шинами N і PE (див. Рисунок 2).

Захист двигунів насосів

Шафа управління насосами здійснює захист електродвигунів насосів від струмів короткого замикання і перевантаження.

У шафа управління з прямим пуском двигунів встановлюються теплові реле для захисту двигунів від перевантаження. Шафи з перетворювачами частоти (ПЧ) і пристроями плавного пуску забезпечують електронний захист двигуна, контролюючи струм, напруга, потужність і.т.д. Передбачена можливість підключення датчиків температури обмоток статора (термосопротивления PTC або термоконтакти).

Автоматичні вимикачі проводять відключення двигунів при короткому замиканні в силовому ланцюзі.

У разі виникнення перевантаження, перегріву або короткого замикання несправний двигун відключається і спалахує лампа «Аварія двигуна».

Датчики

Вимірювання тиску насосів проводиться аналоговими датчиками MBS з уніфікованим вихідним сигналом 4-20мА. Датчик тиску необхідного діапазону входить в стандартну поставку шафи управління насосів. Алгоритм роботи насосної станції передбачає контроль справності датчиків. При відмові датчика на виході можливий ручний режим роботи. При відмові реле тиску на всасе робота насосів неможлива (захист від «сухого ходу»).

У випадках, коли вимагається вимірювання рівня рідини на вході або виході насосної станції, необхідно вказати це додатково при замовленні (заповнити опитувальний лист). Шафа управління буде укомплектований відповідними датчиками рівня.

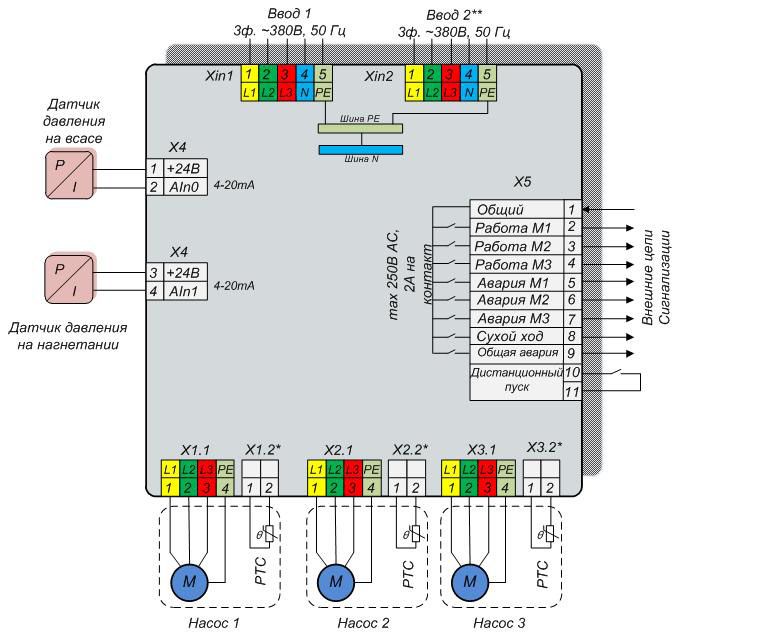

Датчики підключаються до клем X4 (1,2), X4 (3,4) відповідно до малюнком 2.

Органи управління шаф управління насосами

  • Операторська панель;
  • Перемикач «Ручний / Вимкнути / Авто» на кожен насос;
  • Перемикач «Ручний М1 / Авто / Ручний М2» (для шаф модифікації 5);
  • Перемикач «Запуск від Мережі / ПЧ» (для шаф модифікації 5);
  • Кнопка «Пуск / Стоп» (для шаф модифікації 5);
  • Кнопка «Скидання аварії»;
  • Аварійна кнопка
  • Лампа «Робота насоса» для кожного насоса;
  • Лампа «Аварія насоса» для кожного насоса;
  • Лампа «Загальна аварія»
  • Лампа «Наявність напруги»
  • Лампа «Робота введення №х» для кожного введення при наявності АВР.

Режими роботи

Передбачені ручний і автоматичний режими роботи. Вибір режимів роботи помпи відповідними перемикачами.

Автоматичний режим

Автоматичний режим активується якщо перемикачі кожного насоса знаходяться в положенні Авто при відсутності несправностей. У шафах модифікації 5 встановлюється перемикачі «Ручн.М1 / Авто / Ручн.М2», «Запуск від Мережі / ПЧ», і кнопка «Пуск / Стоп».

В автоматичному режимі здійснюється підтримка тиску регулятором, реалізованим в контролері. У контролері заданий оператором значення тиску порівнюється з поточними показаннями датчика тиску і виробляється керуючий сигнал на циклічне включення / вимикання насоса (прямий і плавний пуск) або завдання на ПЧ. Використання ПЧ дозволяє здійснити плавне регулювання і підтримання необхідного тиску шляхом плавної зміни частоти обертання електродвигуна насоса.

В насосних установках з трьома насосами (2раб. / 1рез.) Реалізується стандартний алгоритм каскадного управління - при нестачі продуктивності одного насоса підключається другий робочий насос і навпаки. При використанні ПЧ обидва насоса працюють на однакових оборотах двигунів.

При роботі на мінімальній частоті одного насоса (відсутність витрат), станція автоматично відключається (сплячий режим). В автоматичному режимі алгоритм передбачає чергування насосів за часом напрацювання для рівномірного вироблення ресурсу кожного насосного агрегату.

Для можливості дистанційного запуску станції в автоматичному режимі передбачений вхід дистанційного пуску клеми X5 (10,11). Як сигнал може використовуватися «сухий» контакт реле, перемикач або кнопка з фіксацією. Якщо потрібно дистанційне керування необхідно прибрати перемичку між клемами X5: 10 і X5: 11 і підключити зовнішній «сухий» контакт (див. Рисунок 2). В

Ручний режим

Для управління насосної станції в ручному режимі необхідно перевести перемикач потрібного насоса «Авто / 0 / Пуск» на лицьовій панелі шафи в положення «Пуск». При цьому відбувається включення обраного насоса і розгін його двигуна до номінальної швидкості обертання. При перекладі перемикача в положення «0» відбувається зупинка обраного двигуна.

У шафах модифікації 3 ручний режим вибирається перемикачем «Ручний М1 / Авто / Ручний М2». Після цього перемикачем «Запуск від Мережі / ПЧ» вибирається метод запуску робочого насоса. Пуск / зупинка проводиться кнопкою «Пуск / Стоп».

У шафах з частотним регулюванням частоту обертання електродвигуна в ручному режимі можна задати на операторської панелі.

Модифікації шаф управління насосами з прямим або плавним пуском електродвигунів

  • Модифікація 1. Шафа управління для двох насосів (1раб. / 1рез.) З прямим пуском двигунів. Пропонується для потужності від 0,37 до 22кВт. Шафи навісного виконання.
  • Модифікація 2. Шафа управління для двох насосів (1раб. / 1рез.) З запуском двигунів від пристроїв плавного пуску. Пропонується для потужності від 22кВт до 90кВт. Для потужності 22-30кВт шафи навісного виконання, від 37 до 90кВт підлогової установки.
  • Модифікація 3. Шафа управління для трьох насосів (2раб. / 1рез.) З прямим пуском двигунів. Пропонується для потужності від 0,37 до 15кВт. Шафи навісного виконання.
  • Модифікація 4. Шафа управління для трьох насосів (2раб. / 1рез.) З запуском двигунів від пристроїв плавного пуску. Пропонується для потужності від 18кВт до 90кВт. Шафи для підлоги установки.


Модифікації шаф управління з частотним регулюванням

  • Модифікація 5. Шафа управління для двох насосів (1раб. / 1рез.) З управлінням робочим двигуном від перетворювача частоти і можливість перемикання на мережу. Дане рішення дозволяє зберегти працездатність станції в разі виходу перетворювача частоти з ладу. Запуск двигуна в цьому випадку буде здійснюватися безпосередньо від мережі. Пропонується для потужності від 0,37 кВт до 90кВт. Для потужності 0,37-15кВт шафи навісного виконання, від 18,5 до 90кВт підлогової установки.
  • Модифікація 6. Шафа управління для двох насосів (1раб. / 1рез.) З запуском кожного двигуна від перетворювача частоти. Пропонується для потужності від 0,37 до 90кВт. Для потужності 0,37-15кВт шафи навісного виконання, від 18,5 до 90кВт підлогової установки.
  • Модифікація 7. Шафа управління для трьох насосів (1раб. / 1рез.) З запуском кожного двигуна від перетворювача частоти. Пропонується для потужності від 0,37 до 30 кВт. Для потужності 0,37-7,5кВт шафи навісного виконання, від 11 до 30 кВт для підлоги установки.


Для трьох насосів потужністю від 37 кВт і вище ПЧ встановлюється поза шафи управління. ПЧ навісного виконання ступеня захисту IP54 (21). Шафа управління навісного виконання розмірами 650x1000x285. Харчування до кожного ПЧ підводиться від окремого автомата розподільного пристрою або осередків трансформаторної підстанції. Для замовлення системи управління для трьох насосів потужністю понад 30 кВт і управлінням кожним двигуном від ПЧ необхідно заповнити опитувальний лист.

Структура умовного позначення шаф управління


Модифікація шафи управління насосами:

  1. Прямий пуск 1раб / 1рез;
  2. Плавний пуск 1раб / 1рез;
  3. Прямий пуск 2раб / 1рез;
  4. Плавний пуск 2раб / 1рез;
  5. Перемикання ПЧ / мережу;
  6. ПЧ на кожен двигун 1раб / 1рез;
  7. ПЧ на кожен двигун 2раб / 1рез.

Тип подає системи:

  • У - насосна станція для перекачки рідини з резервуара (бака);
  • Д - насосна станція з подачею рідини з трубопроводу;
  • Р - подача з трубопроводу з бак.

Опції:

  • А - автоматичне введення резерву електроживлення (АВР);
  • Р - ручне введення резерву електроживлення.

Приклад умовного позначення шафи управління ЮГШУНС -6-3 / 5,8-Д-15/60-А / 1

Шафа управління двома насосами потужністю 3кВт, номінальний струм двигуна 5,8 ампер. Кожен двигун управляється від перетворювача частоти. Працює на рідинах подається з трубопроводу. Тиск на всмокчи насосів 15 метрів. Тиск на нагнітанні насосів 60 метрів. В якості опції обрані автоматичне введення резерву електроживлення і амперметр на кожен насос.

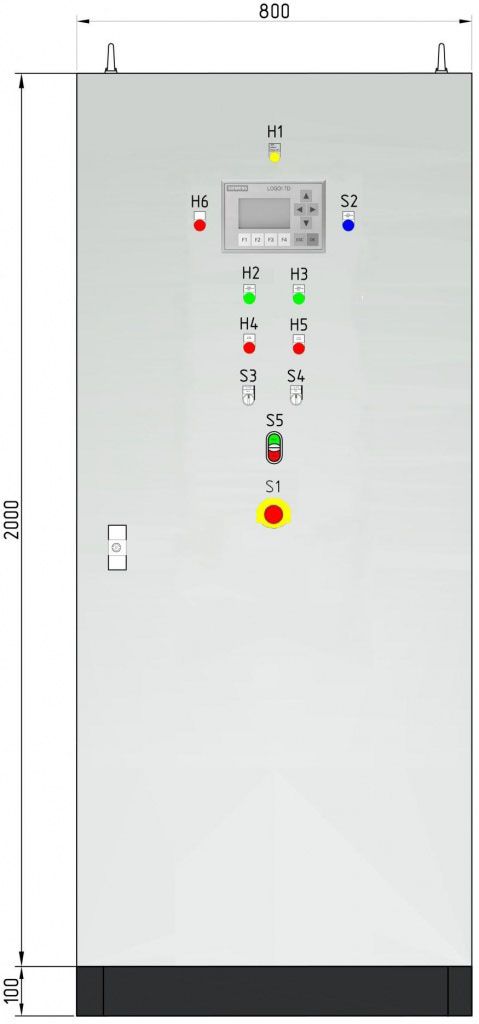

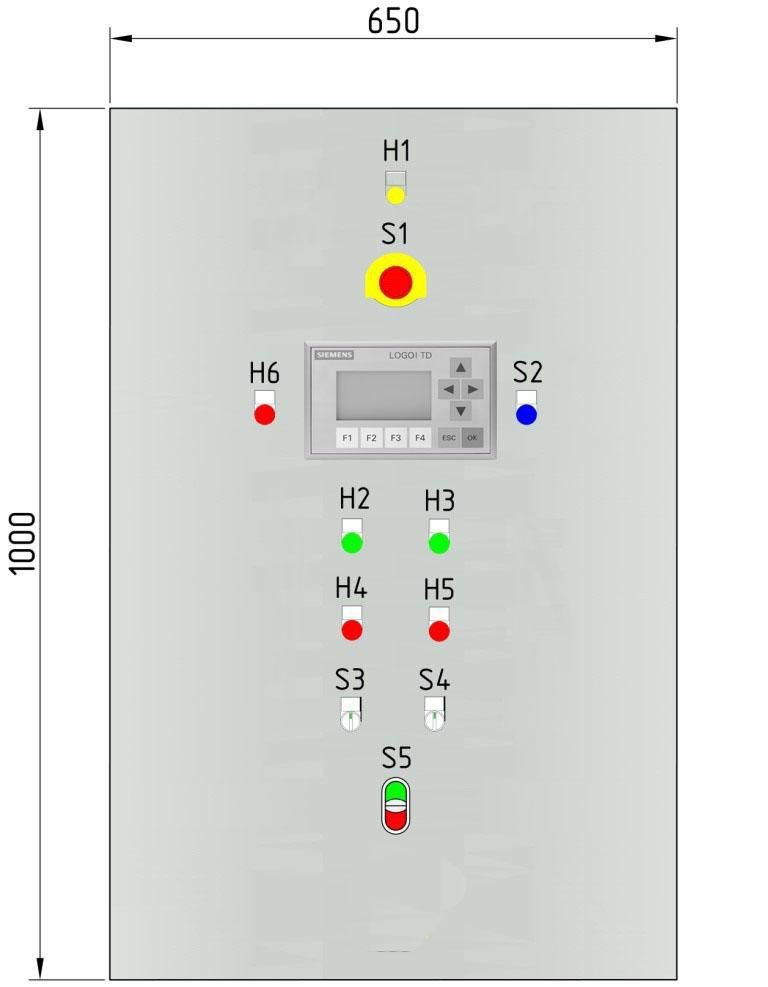

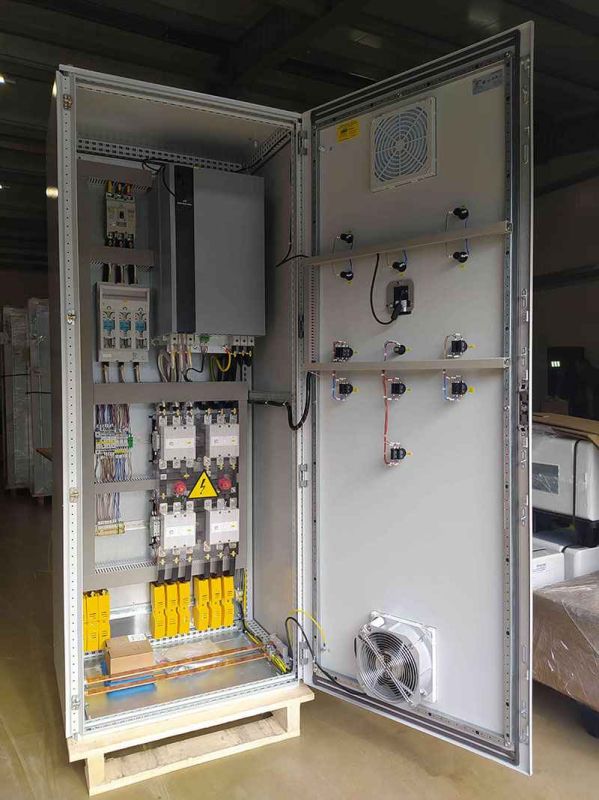

Малюнки. Зовнішній вигляд шафи управління: a) для підлоги установки; б) навісного виконання

S1 - аварійна кнопка, S2 - кнопка скидання аварій, S3 - перемикач режимів «ручному М1 / Авто / Ручний М2», перемикач «Запуск від Мережі / ПЧ», S4 -кнопка «Пуск / Стоп», Н1 - лампа «Наявність напруги» , H2 - лампа «Насос №1 в роботі», H3 - лампа «Насос №2 в роботі», Н4 - лампа «Насос №1 аварія, H5 - лампа« Насос №2 аварія, Н6 - лампа «Загальна аварія».


* - Резистори РТС підключаються до відповідних клем при наявності їх в двигуні. Насоси в залежності від комплектації можуть комплектуватися термоконтактами замість датчиків PTC. Підключення контактів здійснюється на ті ж клеми.

** - Опція ** У разі використання системи заземлення TN-S необхідно прибрати перемичку між шинами PE і N.
