Клапан з електроприводом ICM


Клапани з електроприводом ICM відносяться до сімейства ICV. Клапан з електроприводом складається з чотирьох основних компонентів:
  • Корпуси клапана,
  • Верхньої кришки,
  • Функціонального модуля і приводу.
На ICM 20 - 65 верхня кришка і функціональний модуль будуть суміщені. ICM - це клапани приводяться в рух двигуном, що приводяться в дію приводом типу ICAD. Клапани ICM призначені для регулювання процесу розширення в рідинних лініях з фазовим переходом або без нього чи з регульованим тиском або без нього. Температура в сухих і вологих всмоктуючих лініях і в лініях гарячого газу. Клапани ICM спроектовані таким чином, що сили відкриття і закриття врівноважені, тому для всього діапазону ICM від DN 20 до DN 150 необхідні приводи ICAD тільки двох розмірів. Вузол клапана ICM приводяться в рух двигуном і приводу ICAD забезпечує дуже компактну конструкцію. агрегат з невеликими габаритами.


Особливості

  • Розроблено для промислового охолодження з максимальним робочим тиском 52 бар, 754 фунт. кв .;
  • Застосовується до HCFC, HFC, R717 (аміак) і R744 (CO2);
  • Прямі пов'язані сполуки;
  • Типи з'єднань включають стикове зварювання, зварювання муфтами, пайку і нарізні сполучення;
  • Корпус з низькотемпературної стали;
  • Мала вага і компактний дизайн;
  • Регулює конус з V-подібним отвором забезпечує оптимальну точність регулювання, особливо при частковому навантаженні;
  • Кавітаційно-стійке сідло клапана на конусах типу А;
  • Модульна концепція;
  • Кожен корпус клапана доступний з кількома різними типами з'єднань і розмірами;
  • Капітальний ремонт клапана виконується шляхом заміни функціонального модуля (ICM 20 - 65);
  • Можливо перетворення клапана ICM приводяться в рух двигуном в сервоклапан з пілотним керуванням ICS;
  • Запасні частини для ICM 100 - 150;
  • Можливість ручного відкриття через ICAD або багатофункціональний інструмент;
  • Сідло з ПТФЕ забезпечує відмінну герметичність клапана;
  • Магнітна муфта - справжнє герметичне ущільнення.
Зображення - ICM, Клапан з електроприводом

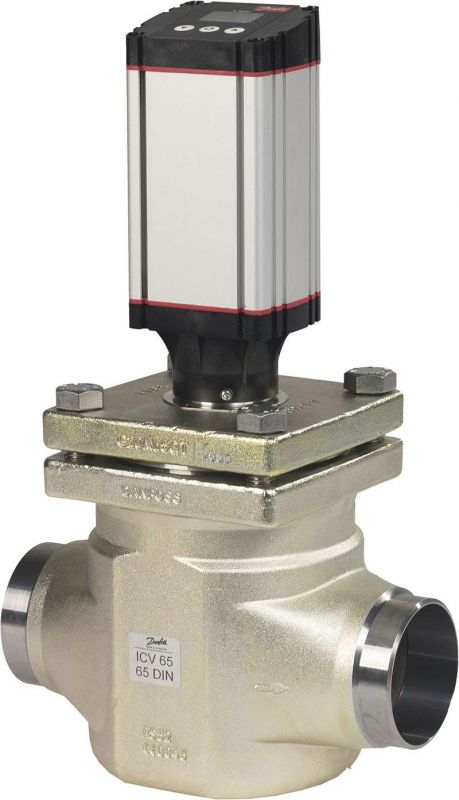

icm-klapan-s-elektroprivodom

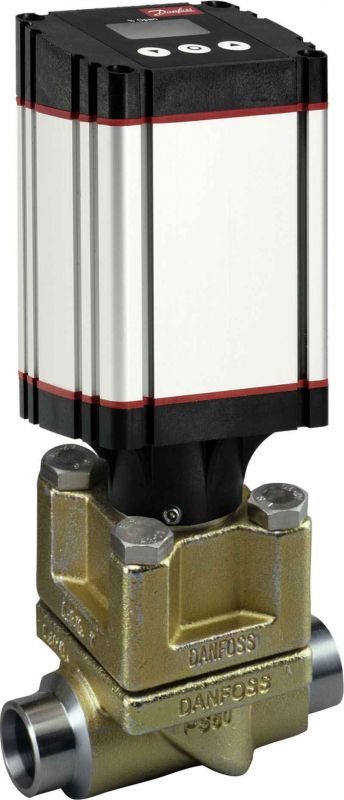

icm-klapan

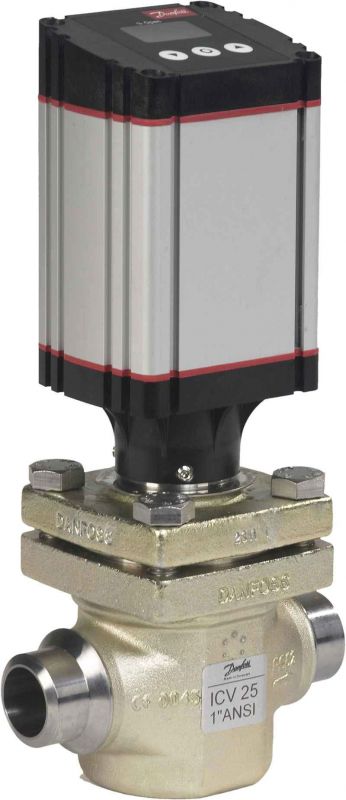

uzel-klapana-icm-s-motornym-privodom
Доступні для замовлення модифікації - ICM, Клапан з електроприводом
Код замовлення Тип Максимальний робочий тиск Розмір з'єднання Пропускна спроможність Номінальна продуктивність
027H1020 ICM 20-A 52 bar 25x25 mm 0.6 m3/h —
027H1021 ICM 20-B 52 bar 25x25 mm 2.4 m3/h —
027H1022 ICM 20-C 52 bar 25x25 mm 4.6 m3/h —
027H1025 ICM 20-C 52 bar 25x25 mm 4.6 m3/h —
027H1030 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1031 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1032 ICM 20-C 52 bar 20x20 mm 4.6 m3/h —
027H1035 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1036 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1040 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1041 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1045 ICM 20-A 52 bar 22x22 mm 0.6 m3/h —
027H1046 ICM 20-B 52 bar 22x22 mm 2.4 m3/h —
027H1047 ICM 20-C 52 bar 22x22 mm 4.6 m3/h —
027H1050 ICM 20-A 52 bar 22x22 mm 0.6 m3/h —
027H1051 ICM 20-B 52 bar 22x22 mm 2.4 m3/h —
027H2000 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2002 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2004 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2006 ICM 25-A 52 bar 22x22 mm 6 m3/h —
027H2008 ICM 25-A 52 bar 28x28 mm 6 m3/h —
027H2010 ICM 25-A 52 bar 22x22 mm 6 m3/h —
027H2012 ICM 25-A 52 bar 28x28 mm 6 m3/h —
027H2014 ICM 25-A 52 bar 30x30 mm 6 m3/h —
027H2016 ICM 25-A 52 bar 40x40 mm 6 m3/h —
027H3000 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3002 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3004 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3006 ICM 32-A 52 bar 35x35 mm 9 m3/h —
027H3008 ICM 32-A 52 bar 42x42 mm 9 m3/h —
027H3012 ICM 32-A 52 bar 40x40 mm 9 m3/h —
027H4000 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4002 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4004 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4006 ICM 40-A 52 bar 42x42 mm 15 m3/h —
027H4008 ICM 40-A 52 bar 42x42 mm 15 m3/h —
027H4010 ICM 40-A 52 bar 50x50 mm 15 m3/h —
027H5000 ICM 50-A 52 bar 50x50 mm 23 m3/h —
027H5002 ICM 50-A 53 bar 50x50 mm 23 m3/h —
027H5004 ICM 50-A 53 bar 50x50 mm 23 m3/h —
027H5006 ICM 50-A 52 bar 54x54 mm 23 m3/h —
027H5008 ICM 50-A 52 bar 65x65 mm 23 m3/h —
027H6010 ICM 65-A 52 bar 65x65 mm 35 m3/h —
027H6012 ICM 65-A 52 bar 65x65 mm 35 m3/h —
027H7150 ICM 125 52 bar 125x125 mm 223 m3/h —
027H7170 ICM 150 52 bar 150x150 mm 370 m3/h —
