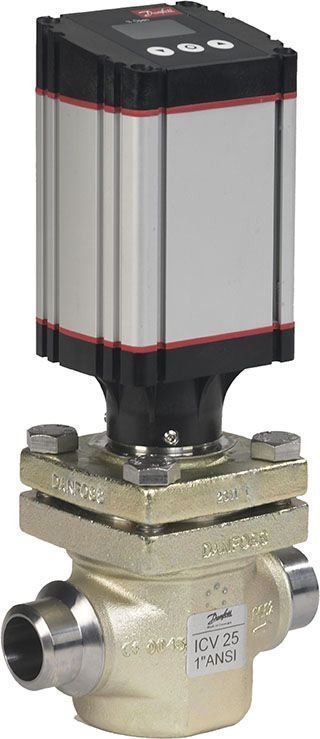

Клапан с электроприводом ICM


Клапаны с электроприводом ICM относятся к семейству ICV. Клапан с электроприводом состоит из четырех основных компонентов:
  • Корпуса клапана,
  • Верхней крышки,
  • Функционального модуля и привода.
На ICM 20 - 65 верхняя крышка и функциональный модуль будут совмещены. ICM - это клапаны с моторным приводом, приводимые в действие приводом типа ICAD. Клапаны ICM предназначены для регулирования процесса расширения в жидкостных линиях с фазовым переходом или без него или с регулируемым давлением или без него. Температура в сухих и влажных всасывающих линиях и в линиях горячего газа. Клапаны ICM спроектированы таким образом, что силы открытия и закрытия уравновешены, поэтому для всего диапазона ICM от DN 20 до DN 150 необходимы приводы ICAD только двух размеров. Узел клапана ICM с моторным приводом и привода ICAD обеспечивает очень компактную конструкцию. агрегат с небольшими габаритами.


Оснобенности

  • Разработан для промышленного охлаждения с максимальным рабочим давлением 52 бар, 754 фунт. кв.;
  • Применимо к HCFC, HFC, R717 (аммиак) и R744 (CO2);
  • Прямые сопряженные соединения;
  • Типы соединений включают стыковую сварку, сварку муфтами, пайку и резьбовые соединения;
  • Корпус из низкотемпературной стали;
  • Малый вес и компактный дизайн;
  • Регулирующий конус с V-образным отверстием обеспечивает оптимальную точность регулирования, особенно при частичной нагрузке;
  • Кавитационно-стойкое седло клапана на конусах типа А;
  • Модульная концепция;
  • Каждый корпус клапана доступен с несколькими различными типами соединений и размерами;
  • Капитальный ремонт клапана выполняется путем замены функционального модуля (ICM 20 - 65);
  • Возможно преобразование клапана ICM с моторным приводом в сервоклапан с пилотным управлением ICS;
  • Запасные части для ICM 100 - 150;
  • Возможность ручного открытия через ICAD или многофункциональный инструмент;
  • Седло из ПТФЭ обеспечивает отличную герметичность клапана;
  • Магнитная муфта - настоящее герметичное уплотнение.
Изображения - ICM, Клапан с электроприводом

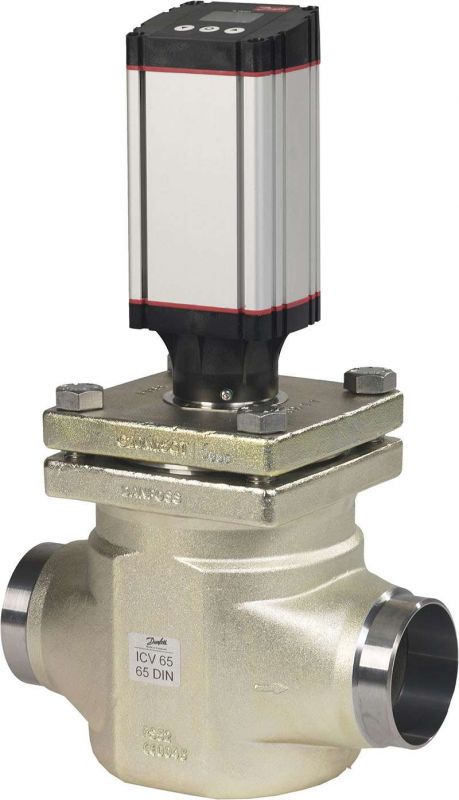

icm-klapan-s-elektroprivodom

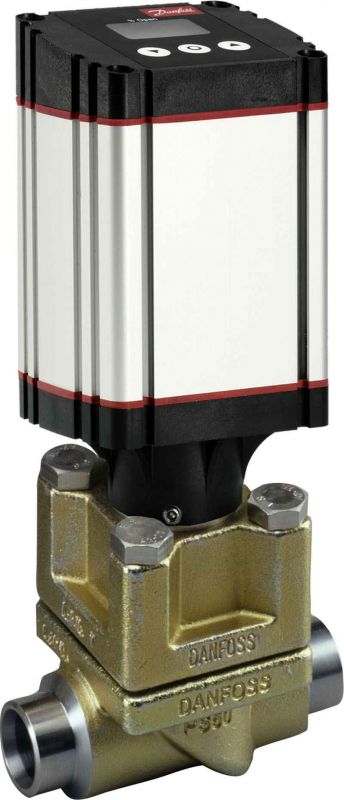

icm-klapan
uzel-klapana-icm-s-motornym-privodom
Доступные для заказа модификации - ICM, Клапан с электроприводом
Код заказа Тип Максимальное рабочее давление Размер подключения Пропускная способность Номинальная производительность
027H1020 ICM 20-A 52 bar 25x25 mm 0.6 m3/h —
027H1021 ICM 20-B 52 bar 25x25 mm 2.4 m3/h —
027H1022 ICM 20-C 52 bar 25x25 mm 4.6 m3/h —
027H1025 ICM 20-C 52 bar 25x25 mm 4.6 m3/h —
027H1030 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1031 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1032 ICM 20-C 52 bar 20x20 mm 4.6 m3/h —
027H1035 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1036 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1040 ICM 20-A 52 bar 20x20 mm 0.6 m3/h —
027H1041 ICM 20-B 52 bar 20x20 mm 2.4 m3/h —
027H1045 ICM 20-A 52 bar 22x22 mm 0.6 m3/h —
027H1046 ICM 20-B 52 bar 22x22 mm 2.4 m3/h —
027H1047 ICM 20-C 52 bar 22x22 mm 4.6 m3/h —
027H1050 ICM 20-A 52 bar 22x22 mm 0.6 m3/h —
027H1051 ICM 20-B 52 bar 22x22 mm 2.4 m3/h —
027H2000 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2002 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2004 ICM 25-A 52 bar 25x25 mm 6 m3/h —
027H2006 ICM 25-A 52 bar 22x22 mm 6 m3/h —
027H2008 ICM 25-A 52 bar 28x28 mm 6 m3/h —
027H2010 ICM 25-A 52 bar 22x22 mm 6 m3/h —
027H2012 ICM 25-A 52 bar 28x28 mm 6 m3/h —
027H2014 ICM 25-A 52 bar 30x30 mm 6 m3/h —
027H2016 ICM 25-A 52 bar 40x40 mm 6 m3/h —
027H3000 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3002 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3004 ICM 32-A 52 bar 32x32 mm 9 m3/h —
027H3006 ICM 32-A 52 bar 35x35 mm 9 m3/h —
027H3008 ICM 32-A 52 bar 42x42 mm 9 m3/h —
027H3012 ICM 32-A 52 bar 40x40 mm 9 m3/h —
027H4000 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4002 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4004 ICM 40-A 52 bar 40x40 mm 15 m3/h —
027H4006 ICM 40-A 52 bar 42x42 mm 15 m3/h —
027H4008 ICM 40-A 52 bar 42x42 mm 15 m3/h —
027H4010 ICM 40-A 52 bar 50x50 mm 15 m3/h —
027H5000 ICM 50-A 52 bar 50x50 mm 23 m3/h —
027H5002 ICM 50-A 53 bar 50x50 mm 23 m3/h —
027H5004 ICM 50-A 53 bar 50x50 mm 23 m3/h —
027H5006 ICM 50-A 52 bar 54x54 mm 23 m3/h —
027H5008 ICM 50-A 52 bar 65x65 mm 23 m3/h —
027H6010 ICM 65-A 52 bar 65x65 mm 35 m3/h —
027H6012 ICM 65-A 52 bar 65x65 mm 35 m3/h —
027H7150 ICM 125 52 bar 125x125 mm 223 m3/h —
027H7170 ICM 150 52 bar 150x150 mm 370 m3/h —
