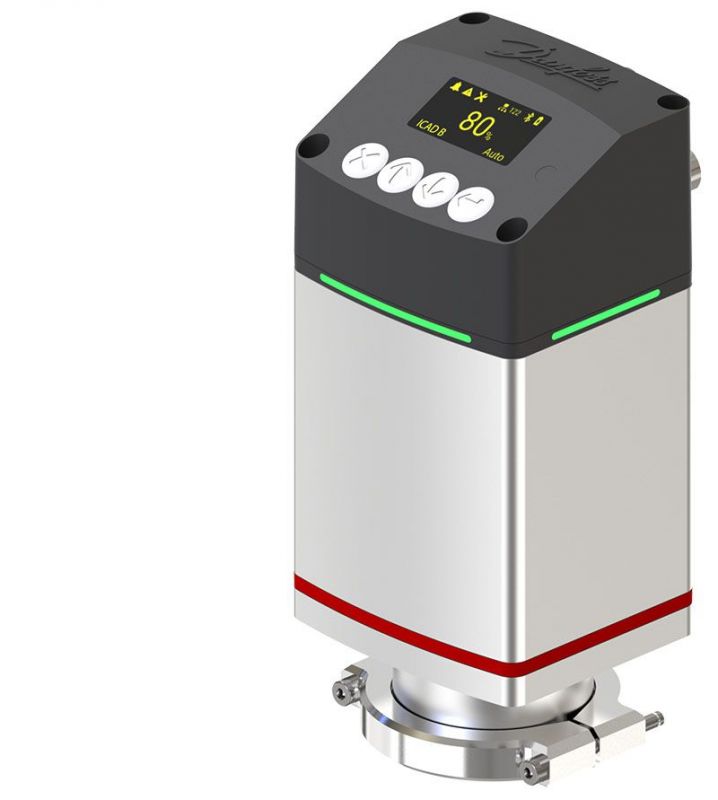

ICAD 600B, 1200B, Привод двигателя



Приводы ICAD для прямого управления клапанами с электроприводом ICM/ICMTS и пилотным клапаном CVE. Приводом ICAD можно управлять несколькими способами:

Открытием клапана можно управлять вручную с помощью привода ICAD. Приводы ICAD 600B и 1200B предназначены для клапанов ICM и пилота CVE. Привод типа 600B-TS предназначен специально для клапанов ICMTS.



Новая конструкция фланцевого соединения для магнитной муфты с клапанами ICM и ICMTS. Серия ICAD B и новая конструкция крепления магнитной муфты на 100% обратно совместимы с предыдущим поколением ICAD. ICAD B включает усовершенствованный дисплей MMI (человеко-машинный интерфейс) с описательным текстом и значками, который предоставляет пользователю очень интуитивную, расширенную и гибкую процедуру настройки, подходящую для различных приложений. В дополнение к интерфейсу дисплея ICAD B также включает в себя связь Bluetooth с мобильным приложением и передачу данных, что предоставляет пользователю альтернативные интерфейсы для оптимальной эффективности и удобства при настройке ICAD B.



Функции электропривода

• Специально разработан для клапанов ICM и ICMTS;
• Передовая и высокоскоростная технология цифрового шагового двигателя;
• Дополнительные микрошаги для более точного управления;
• Высококонтрастный ЖК-дисплей и удобная навигационная клавиатура;
• Степень открытия клапана можно наблюдать непрерывно;
• Легко конфигурируется для различных приложений на месте. (изменение скорости, ВКЛ/ВЫКЛ, модулирующий клапан);
• Соединение для передачи данных через RS485 или Ethernet;
• В дополнение к встроенному дисплею все настройки и показания приводов ICAD B могут выполняться через Bluetooth (с помощью мобильного приложения Coolcong) или посредством передачи данных;
• Модулирующий режим или режим ВКЛ/ВЫКЛ;
• Выбор нескольких скоростей во время работы;
• Регистрация всех событий, предупреждений и сигналов тревоги;
• Защита паролем;
• Несколько вариантов управления: аналоговые сигналы (0–20 мА, 4–20 мА, 0–10 В, 2–10 В), цифровой сигнал (On-o) и передача данных (RS485 и Ethernet);
• Обратная связь по положению: сигналы (0–20 мА, 4–20 мА) и передача данных (Rs485 и Ethernet);
• 3 цифровых сигнала обратной связи ВКЛ/ВЫКЛ;
• Разрешение: 20 микрон/шаг (шаг хода 0,02 мм);
• Автоматическая калибровка;
• В случае сбоя питания возможны несколько вариантов обеспечения безопасности. Во время сбоя питания ICAD можно выбрать для:
  • Оставайтесь в том положении, в котором он находился до отключения питания. Перейдите к определенной степени открытия клапана.
  • Закройте клапан.
  • Откройте клапан.
• Включает функцию энкодера, которая обеспечивает обратную связь о положении клапана с контроллером Danfoss или системами управления сторонних производителей;
• Герметичный магнитный двигатель;
• Новая конструкция герметичного фланцевого соединения для обеспечения высочайшей надежности магнитной муфты;
• Корпус: IP 67 (~NEMA 6);
• Сертификаты: CE, UL;
• Разъемы для легкой установки и обслуживания;
• Автоматическое определение клапана, где он установлен;
• Мастер быстрой настройки.
