Клапанна станція ICF 25


Заснована на передових технологіях, клапанна станція ICF об'єднує кілька функцій в одному корпусі, який може замінити ряд звичайних механічних, електромеханічних і керованих електронікою клапанів. Ця клапанна станція не тільки забезпечує ряд переваги на етапі проектування холодильної установки, а також при установці, обслуговуванні і технічному обслуговуванні. Клапанні станції ICF призначені для холодоагентів низького і високого тиску і можуть використовуватися в лінії рідини, лінії нагнітання рідини, лінії відводу рідини і лінії гарячого газу. Що поставляється в зборі, він повністю протестований під високим тиском, а його функції перевірені в умовах, контрольованих заводом-виробником. Один кодовий номер відповідає одному прикладному рішенню.


Основні характеристики

  • Розроблено для промислового охолодження з максимальним робочим тиском 52 бар / 754 фунта на кв. (Для ICF з модулем розморожування ICFD; см. Технічні характеристики, тиск);
  • Застосовується до ГХФУ, негорючим ДФУ, R717 (аміак) і R744 (CO2). Використання клапанних станцій ICF з горючими вуглеводнями не рекомендується;
  • Прямі зварні з'єднання (відсутність витоків через фланці);
  • Типи з'єднань включають зварювання встик і зварювання муфтою;
  • Корпус з низькотемпературної стали;
  • Мала вага і компактний дизайн;
  • Регулюючі конуси з V-подібним отвором на модулях управління забезпечують оптимальну точність регулювання, особливо при частковому навантаженні;
  • Модульна концепція Кожен корпус доступний з кількома різними типи і розміри підключення. Обслуговування клапана здійснюється шляхом заміни функціонального модуля;

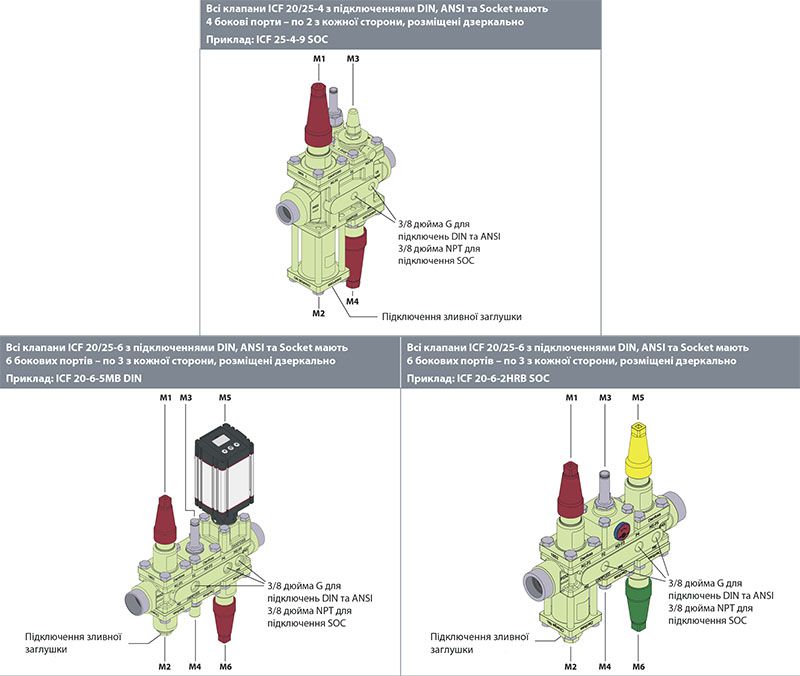

  • Бічні порти для підключення манометрів, перетворювачів, оглядового скла, сервісного клапана і т. Д;
  • Затверджено UL

Конструкція


Конструкція забезпечує максимальну пропускну здатність і мінімальний перепад тиску з використанням передових технологій і подвійних сідел, що забезпечує більш високу пропускну здатність, ніж звичайні системи з окремими клапанами і компонентами. Клапанна станція ICF багатофункціональна. Клапанна станція ICF відрізняється компактними розмірами і скороченим часом встановлення за рахунок меншої кількості прямих зварних з'єднань. Що поставляється в зборі, він проходить випробування на герметичність при високому тиску, а його функції перевіряються в умовах, контрольованих заводом-виробником.

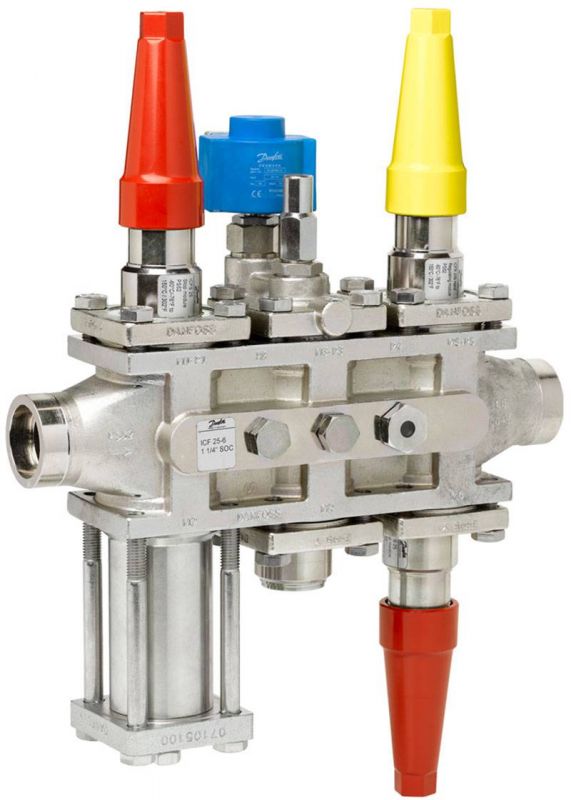

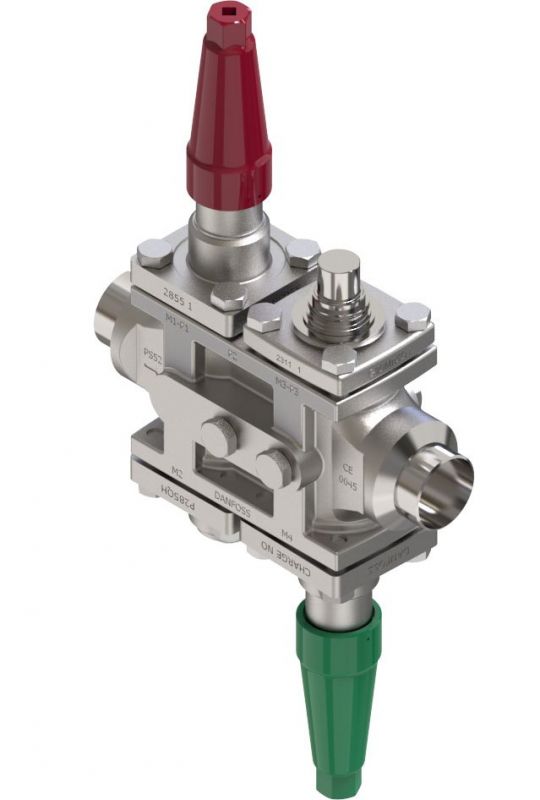

Зображення - ICF 25, Клапанна станція
klapannaya-stantsiya-icf-25-s-maksimalnym-rabochim-davleniem-52-bar
klapannaya-stantsiya-icf-25-pryamye-svarnye-soedineniya
Доступні для замовлення модифікації - ICF 25, Клапанна станція
Код замовлення Тип Максимальний робочий тиск Розмір з'єднання Тип підключення
027L4002 ICF 25-6-1RA 52 bar 25 mm Стикове зварювання
027L4003 ICF 25-6-1RA 52 bar 25 mm Зварювання врозтруб
027L4006 ICF 25-6-1RA 52 bar 32 mm Стикове зварювання
027L4008 ICF 25-6-1RA 52 bar 32 mm Зварювання врозтруб
027L4011 ICF 25-6-1RB 52 bar 32 mm Стикове зварювання
027L4012 ICF 25-6-1RB 52 bar 32 mm Стикове зварювання
027L4013 ICF 25-6-1RB 52 bar 32 mm Зварювання врозтруб
027L4016 ICF 25-6-1RB 52 bar 40 mm Стикове зварювання
027L4017 ICF 25-6-1RB 52 bar 40 mm Зварювання врозтруб
027L4020 ICF 25-6-3RA 52 bar 25 mm Стикове зварювання
027L4021 ICF 25-6-3RA 52 bar 25 mm Зварювання врозтруб
027L4024 ICF 25-6-3RA 52 bar 32 mm Стикове зварювання
027L4026 ICF 25-6-3RA 52 bar 32 mm Зварювання врозтруб
027L4029 ICF 25-6-3RB 52 bar 32 mm Стикове зварювання
027L4031 ICF 25-6-3RB 52 bar 32 mm Зварювання врозтруб
027L4034 ICF 25-6-3RB 52 bar 40 mm Зварювання врозтруб
027L4035 ICF 25-6-3RB 52 bar 40 mm Зварювання врозтруб
027L4038 ICF 25-6-5MA 52 bar 25 mm Стикове зварювання
027L4039 ICF 25-6-5MA 52 bar 25 mm Зварювання врозтруб
027L4042 ICF 25-6-5MA 52 bar 32 mm Стикове зварювання
027L4043 ICF 25-6-5MA 52 bar 32 mm Стикове зварювання
027L4044 ICF 25-6-5MA 52 bar 32 mm Зварювання врозтруб
027L4047 ICF 25-6-5MB 52 bar 32 mm Стикове зварювання
027L4049 ICF 25-6-5MB 52 bar 32 mm Зварювання врозтруб
027L4052 ICF 25-6-5MB 52 bar 40 mm Стикове зварювання
027L4053 ICF 25-6-5MB 52 bar 40 mm Стикове зварювання
027L4054 ICF 25-6-5MB 52 bar 40 mm Зварювання врозтруб
027L4059 ICF 25-4-8 52 bar 25 mm Стикове зварювання
027L4063 ICF 25-4-9 52 bar 25 mm Стикове зварювання
027L4064 ICF 25-4-9 52 bar 25 mm Зварювання врозтруб
027L4067 ICF 25-4-9 52 bar 32 mm Стикове зварювання
027L4069 ICF 25-4-9 52 bar 32 mm Зварювання врозтруб
027L4072 ICF 25-4-9 52 bar 40 mm Стикове зварювання
027L4073 ICF 25-4-9 52 bar 40 mm Зварювання врозтруб
027L4076 ICF 25-4-10RA 52 bar 25 mm Стикове зварювання
027L4077 ICF 25-4-10RA 52 bar 25 mm Зварювання врозтруб
027L4080 ICF 25-4-10RA 52 bar 32 mm Стикове зварювання
027L4081 ICF 25-4-10RA 52 bar 32 mm Стикове зварювання
027L4082 ICF 25-4-10RA 52 bar 32 mm Зварювання врозтруб
027L4085 ICF 25-4-10RB 52 bar 32 mm Стикове зварювання
027L4087 ICF 25-4-10RB 52 bar 32 mm Зварювання врозтруб
027L4090 ICF 25-4-10RB 52 bar 40 mm Стикове зварювання
027L4091 ICF 25-4-10RB 52 bar 40 mm Зварювання врозтруб
027L4094 ICF 25-4-11 52 bar 32 mm Стикове зварювання
027L4096 ICF 25-4-11 52 bar 32 mm Зварювання врозтруб
027L4099 ICF 25-4-11 52 bar 40 mm Стикове зварювання
027L4100 ICF 25-4-11 52 bar 40 mm Зварювання врозтруб
027L4103 ICF 25-4-14MA 52 bar 25 mm Стикове зварювання
027L4104 ICF 25-4-14MA 52 bar 25 mm Зварювання врозтруб
027L4107 ICF 25-4-14MA 52 bar 32 mm Стикове зварювання
027L4109 ICF 25-4-14MA 52 bar 32 mm Зварювання врозтруб
027L4112 ICF 25-4-14MB 52 bar 32 mm Стикове зварювання
027L4114 ICF 25-4-14MB 52 bar 32 mm Зварювання врозтруб
027L4117 ICF 25-4-14MB 52 bar 40 mm Стикове зварювання
027L4118 ICF 25-4-14MB 52 bar 40 mm Зварювання врозтруб
027L4161 ICF 25-6-90 52 bar 32 mm Стикове зварювання
027L4170 ICF 25-6-5MA33 52 bar 40 mm Стикове зварювання
