Клапанная станция ICF 25


Основанная на передовых технологиях, клапанная станция ICF объединяет несколько функций в одном корпусе, который может заменить ряд обычных механических, электромеханических и управляемых электроникой клапанов. Эта клапанная станция не только обеспечивает ряд преимущества на этапе проектирования холодильной установки, а также при установке, обслуживании и техническом обслуживании. Клапанные станции ICF предназначены для хладагентов низкого и высокого давления и могут использоваться в линии перекачиваемой жидкости, линии нагнетания жидкости, линии отвода жидкости и линии горячего газа. Поставляемый в сборе, он полностью протестирован под высоким давлением, а его функции проверены в условиях, контролируемых заводом-изготовителем. Один кодовый номер соответствует одному прикладному решению.


Основные характеристики

  • Разработан для промышленного охлаждения с максимальным рабочим давлением 52 бар / 754 фунта на кв. (Для ICF с модулем размораживания ICFD; см. Технические характеристики, давление);
  • Применимо к ГХФУ, негорючим ГФУ, R717 (аммиак) и R744 (CO2). Использование клапанных станций ICF с горючими углеводородами не рекомендуется;
  • Прямые сварные соединения (отсутствие утечек через фланцы);
  • Типы соединений включают сварку встык и сварку муфтой;
  • Корпус из низкотемпературной стали;
  • Малый вес и компактный дизайн;
  • Регулирующие конусы с V-образным отверстием на модулях управления обеспечивают оптимальную точность регулирования, особенно при частичной нагрузке;
  • Модульная концепция Каждый корпус доступен с несколькими различными типы и размеры подключения. Обслуживание клапана осуществляется путем замены функционального модуля;

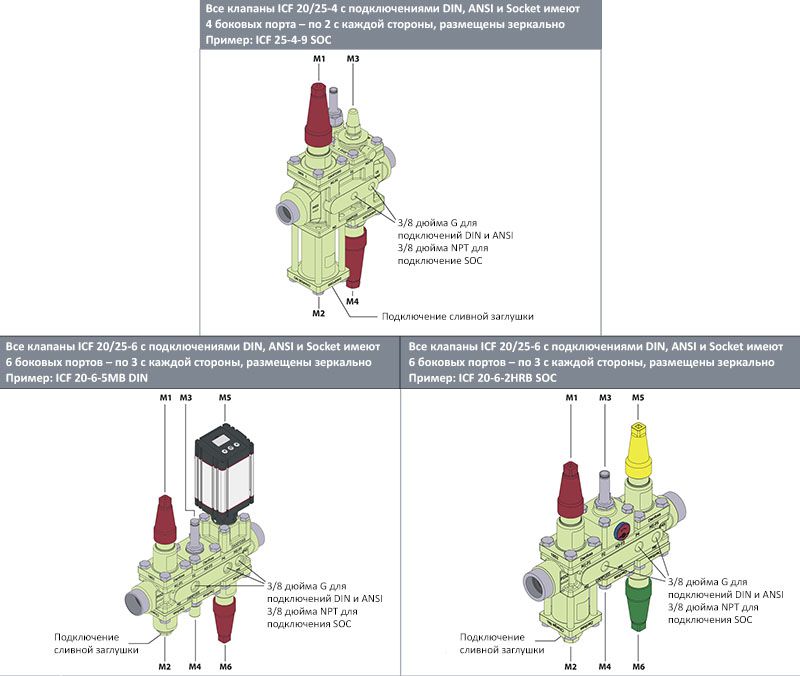

  • Боковые порты для подключения манометров, преобразователей, смотровых стекол, сервисного клапана и т. Д;
  • Утверждено UL

Конструкция


Конструкция обеспечивает максимальную пропускную способность и минимальный перепад давления с использованием передовых технологий и двойных седел, что обеспечивает более высокую пропускную способность, чем обычные системы с отдельными клапанами и компонентами. Клапанная станция ICF многофункциональна. Клапанная станция ICF отличается компактными размерами и сокращенным временем установки за счет меньшего количества прямых сварных соединений. Поставляемый в сборе, он проходит испытания на герметичность при высоком давлении, а его функции проверяются в условиях, контролируемых заводом-изготовителем.
Изображения - ICF 25, Клапанная станция

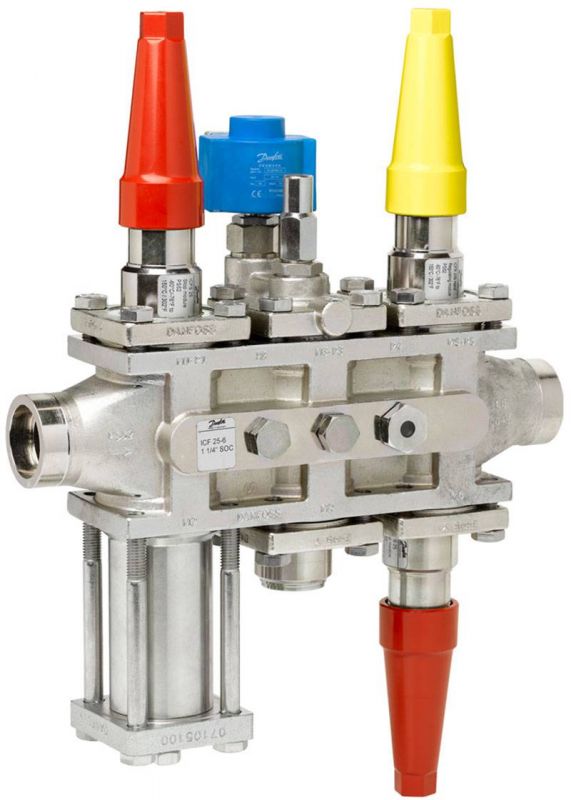

klapannaya-stantsiya-icf-25-s-maksimalnym-rabochim-davleniem-52-bar

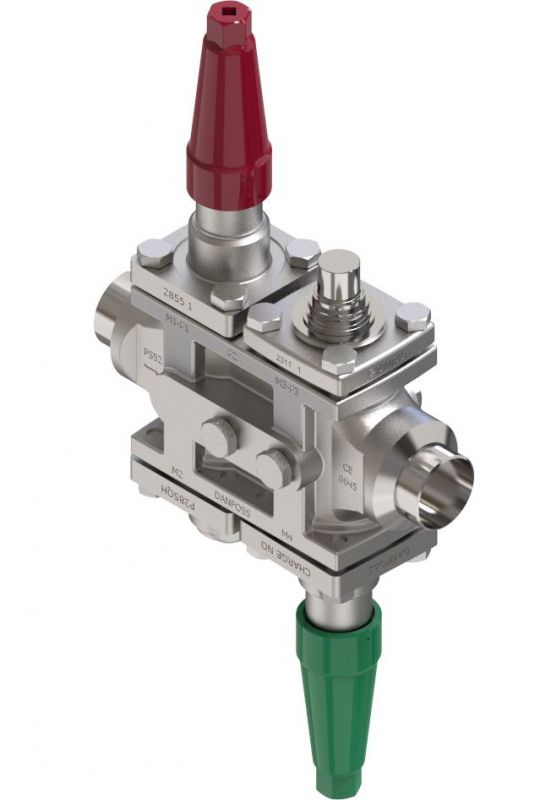

klapannaya-stantsiya-icf-25-pryamye-svarnye-soedineniya
Доступные для заказа модификации - ICF 25, Клапанная станция
Код заказа Тип Максимальное рабочее давление Размер соединения Тип подключения
027L4002 ICF 25-6-1RA 52 bar 25 mm Стыковая сварка
027L4003 ICF 25-6-1RA 52 bar 25 mm Сварка в раструб
027L4006 ICF 25-6-1RA 52 bar 32 mm Стыковая сварка
027L4008 ICF 25-6-1RA 52 bar 32 mm Сварка в раструб
027L4011 ICF 25-6-1RB 52 bar 32 mm Стыковая сварка
027L4012 ICF 25-6-1RB 52 bar 32 mm Стыковая сварка
027L4013 ICF 25-6-1RB 52 bar 32 mm Сварка в раструб
027L4016 ICF 25-6-1RB 52 bar 40 mm Стыковая сварка
027L4017 ICF 25-6-1RB 52 bar 40 mm Сварка в раструб
027L4020 ICF 25-6-3RA 52 bar 25 mm Стыковая сварка
027L4021 ICF 25-6-3RA 52 bar 25 mm Сварка в раструб
027L4024 ICF 25-6-3RA 52 bar 32 mm Стыковая сварка
027L4026 ICF 25-6-3RA 52 bar 32 mm Сварка в раструб
027L4029 ICF 25-6-3RB 52 bar 32 mm Стыковая сварка
027L4031 ICF 25-6-3RB 52 bar 32 mm Сварка в раструб
027L4034 ICF 25-6-3RB 52 bar 40 mm Сварка в раструб
027L4035 ICF 25-6-3RB 52 bar 40 mm Сварка в раструб
027L4038 ICF 25-6-5MA 52 bar 25 mm Стыковая сварка
027L4039 ICF 25-6-5MA 52 bar 25 mm Сварка в раструб
027L4042 ICF 25-6-5MA 52 bar 32 mm Стыковая сварка
027L4043 ICF 25-6-5MA 52 bar 32 mm Стыковая сварка
027L4044 ICF 25-6-5MA 52 bar 32 mm Сварка в раструб
027L4047 ICF 25-6-5MB 52 bar 32 mm Стыковая сварка
027L4049 ICF 25-6-5MB 52 bar 32 mm Сварка в раструб
027L4052 ICF 25-6-5MB 52 bar 40 mm Стыковая сварка
027L4053 ICF 25-6-5MB 52 bar 40 mm Стыковая сварка
027L4054 ICF 25-6-5MB 52 bar 40 mm Сварка в раструб
027L4059 ICF 25-4-8 52 bar 25 mm Стыковая сварка
027L4063 ICF 25-4-9 52 bar 25 mm Стыковая сварка
027L4064 ICF 25-4-9 52 bar 25 mm Сварка в раструб
027L4067 ICF 25-4-9 52 bar 32 mm Стыковая сварка
027L4069 ICF 25-4-9 52 bar 32 mm Сварка в раструб
027L4072 ICF 25-4-9 52 bar 40 mm Стыковая сварка
027L4073 ICF 25-4-9 52 bar 40 mm Сварка в раструб
027L4076 ICF 25-4-10RA 52 bar 25 mm Стыковая сварка
027L4077 ICF 25-4-10RA 52 bar 25 mm Сварка в раструб
027L4080 ICF 25-4-10RA 52 bar 32 mm Стыковая сварка
027L4081 ICF 25-4-10RA 52 bar 32 mm Стыковая сварка
027L4082 ICF 25-4-10RA 52 bar 32 mm Сварка в раструб
027L4085 ICF 25-4-10RB 52 bar 32 mm Стыковая сварка
027L4087 ICF 25-4-10RB 52 bar 32 mm Сварка в раструб
027L4090 ICF 25-4-10RB 52 bar 40 mm Стыковая сварка
027L4091 ICF 25-4-10RB 52 bar 40 mm Сварка в раструб
027L4094 ICF 25-4-11 52 bar 32 mm Стыковая сварка
027L4096 ICF 25-4-11 52 bar 32 mm Сварка в раструб
027L4099 ICF 25-4-11 52 bar 40 mm Стыковая сварка
027L4100 ICF 25-4-11 52 bar 40 mm Сварка в раструб
027L4103 ICF 25-4-14MA 52 bar 25 mm Стыковая сварка
027L4104 ICF 25-4-14MA 52 bar 25 mm Сварка в раструб
027L4107 ICF 25-4-14MA 52 bar 32 mm Стыковая сварка
027L4109 ICF 25-4-14MA 52 bar 32 mm Сварка в раструб
027L4112 ICF 25-4-14MB 52 bar 32 mm Стыковая сварка
027L4114 ICF 25-4-14MB 52 bar 32 mm Сварка в раструб
027L4117 ICF 25-4-14MB 52 bar 40 mm Стыковая сварка
027L4118 ICF 25-4-14MB 52 bar 40 mm Сварка в раструб
027L4161 ICF 25-6-90 52 bar 32 mm Стыковая сварка
027L4170 ICF 25-6-5MA33 52 bar 40 mm Стыковая сварка
