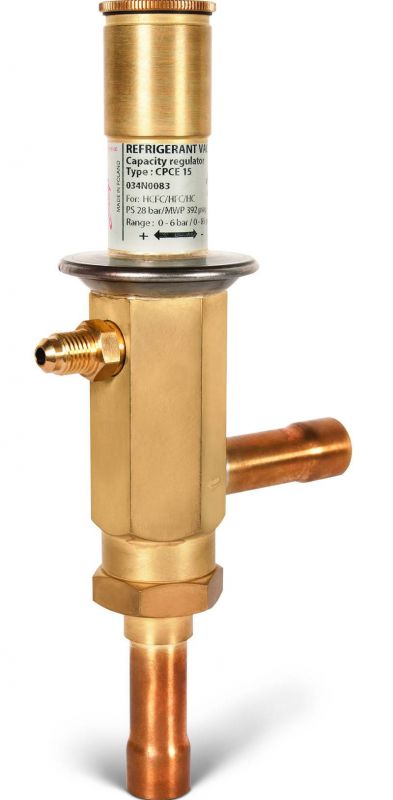

CPCE, Регулятор перепуску гарячого газу



Регулятор продуктивності CPCE застосовується для узгодження продуктивності компресора з фактичним навантаженням на випарник. Вони встановлюються в байпасну лінію між сторонами низького і високого тиску системи охолодження і здійснюють перепуск гарячого газу в ділянку холодильного контуру між випарником і терморегулирующим клапаном. Введення газу повинен здійснюватися через змішувач «рідина-газ» типу LG.

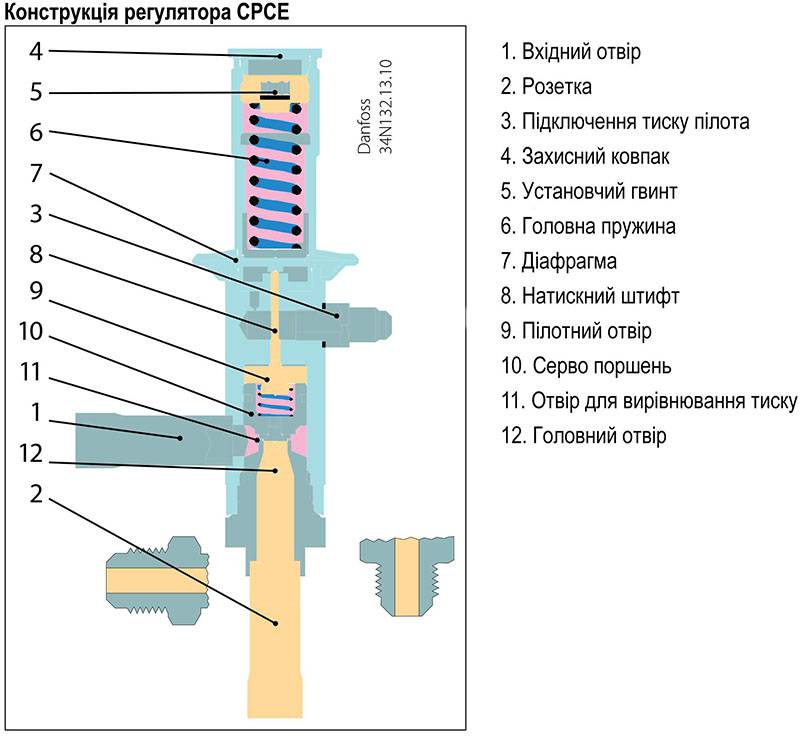

Регулятор перепуску гарячого газу типу CPCE з сервоприводом. Мембрана прогинається під силою стиснення пружини, що діє на її верхню поверхню, і тиск холодоагенту в пілотної лінії, з'єднаної з штуцером, чинного на нижню поверхню мембрани. Якщо тиск в пілотної лінії впаде нижче заданого значення, дросельний кулька вийде з клапанного вузла пілота під дією зусилля пружини, яке передається за допомогою штока. Тиск над сервопоршнем стравити і виникла різниця тисків перемістить сервопоршень вгору, змушуючи регулятор відкритися і даючи можливість гарячого газу пройти на сторону низького тиску. Якщо тиск в пілотної лінії підніметься вище заданого, клапанний вузол перекриє вихід холодоагенту з порожнини над сервопоршнем. Потім тиск над сервопоршнем зросте внаслідок надходження газу через отвір для вирівнювання тисків, і регулятор закриється.
