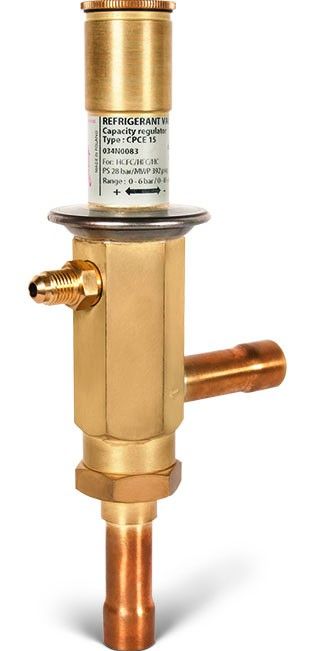

Регулятор пропуска горячего газа CPCE


Регулятор производительности CPCE применяется для согласования производительности компрессора с фактической нагрузкой на испаритель. Они устанавливаются в байпасную линию между сторонами низкого и высокого давления системы охлаждения и осуществляют перепуск горячего газа в участок холодильного контура между испарителем и терморегулирующим клапаном. Ввод газа должен осуществляться через смеситель «жидкость-газ» типа LG.


Преимущества

  • Обеспечивают высокую точность регулирования;
  • При прямом подключении к линии всасывания системы позволяют осуществлять регулирование перепуском горячего газа независимо от перепада давления на испарителе;
  • Увеличивают скорость газа на выходе из испарителя, обеспечивая возврат масла в компрессор;
  • Предохраняют от слишком низких температур кипения и обмерзания испарителя;
  • Возможно использование в следующих взрывоопасных зонах: категория 3 (зона 2).

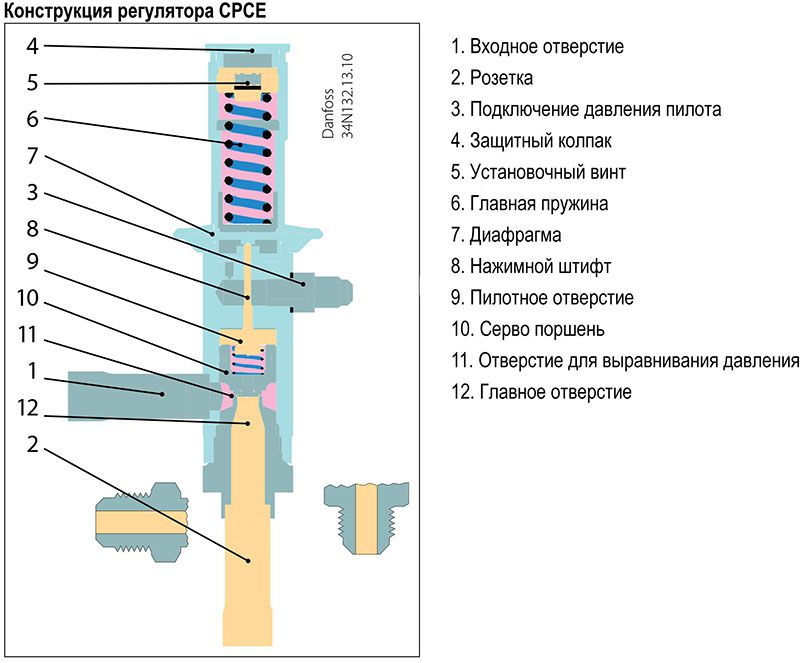

Принцип действия


Регулятор перепуска горячего газа Типа CPCE с сервоприводом. Мембрана прогибается под силой сжатия пружины, действующей на ее верхнюю поверхность, и давления хладагента в пилотной линии, соединенной со штуцером, действующего на нижнюю поверхность мембраны. Если давление в пилотной линии упадет ниже заданного значения, дроссельный шарик выйдет из клапанного узла пилота под действием усилия пружины, которое передается с помощью штока. Давление над сервопоршнем стравится и возникшая разность давлений переместит сервопоршень вверх, заставляя регулятор открыться и давая возможность горячему газу пройти на сторону низкого давления. Если давление в пилотной линии поднимется выше заданного, клапанный узел перекроет выход хладагента из полости над сервопоршнем. Затем давление над сервопоршнем возрастет вследствие поступления газа через отверстие для выравнивания давлений, и регулятор закроется.
Документация для - CPCE, Регулятор пропуска горячего газа
Изображения - CPCE, Регулятор пропуска горячего газа
cpce-regulyator-propuska-goryachego-gaza
Доступные для заказа модификации - CPCE, Регулятор пропуска горячего газа
Код заказа Тип Максимальное рабочее давление Размер соединения Тип входного/выходного соединения Номинальная производительность
034N0081 CPCE12 28 bar 12x12 mm Пайка, ODF 7.9-19 kW
034N0082 CPCE12 28 bar 12x12 mm Пайка, ODF 7.9-19 kW
034N0083 CPCE15 28 bar 16x16 mm Пайка, ODF 11.6-27.9 kW
034N0084 CPCE22 28 bar 22x22 mm Пайка, ODF 15.2-37.1 kW
034N0090 CPCE15 28 bar 16x16 mm Пайка, ODF 11.6-27.9 kW
