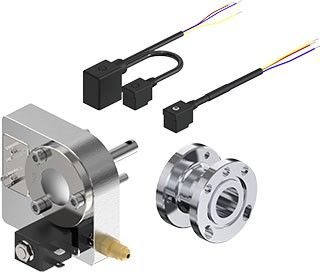

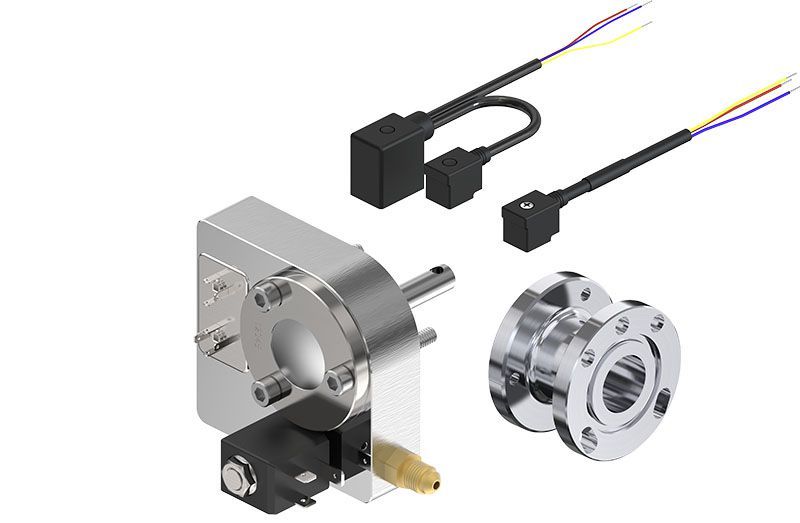

COM, Регулятор рівня мастила



Регулятори рівня масла Danfoss COM є невід'ємною частиною керування оливою в системах охолодження, кондиціювання повітря та теплових насосів. Регулятори рівня оливи COM забезпечують оптимальний рівень мастила в спіральних, напівгерметичних та поршневих компресорах. Це, у свою чергу, забезпечує безпечну роботу компресора та тривалий термін його служби. Регулятори рівня олії Danfoss COM використовують датчик Холла та вбудований магнітний поплавець для дуже точного визначення рівня олії. Така конструкція забезпечує надійну роботу навіть при спінюванні чи забрудненні олії та тривалий термін служби компресора навіть у різних умовах експлуатації, таких як цикли розморожування та сезонні коливання.





Підтримання адекватного рівня оливи є критично важливою вимогою забезпечення довготривалої довговічності компресора. Залежно від конструкції системи, наприклад, у стійках, досягнення точного контролю рівня олії у різних робочих умовах потребує використання активної системи регулювання. Пасивні системи, з іншого боку, створюють проблеми, оскільки вони ефективно функціонують лише за постійних робочих умов. Однак через сезонні коливання підтримка постійних умов часто недоцільна.



Активні системи регулювання оливи призначені для адаптації до коливань робочих умов та циклів розморожування, тим самим забезпечуючи надійну роботу компресора. Ці активні системи безперервно контролюють рівень олії в компресорах і генерують оповіщення у разі низького рівня масла. Навіть у випадках, коли немає вбудованого масляного насоса компресора та реле перепаду тиску масла (наприклад, у спіральних компресорах), активна система управління необхідна для контролю та підтримки подачі оливи в компресор.



Датчик Холла і магнітна система поплавця інтегровані в COM для вимірювання рівня масла в компресорі. Залежно від змін рівня оливи та її впливу на напруженість магнітного поля генерується змінна індукована напруга. Ця напруга потім оцінюється електронною системою, запускаючи дії у вигляді світлодіодних індикаторів, активації електромагнітних клапанів та реле.



Як тільки рівень олії досягає заданого порога тривоги, COM активує стан тривоги. Цей сигнал може бути використаний для таких завдань, як відключення компресора або обробка даних.



Поки зберігається стан тривоги, компресор подається постійне масло для відновлення рівня масла до нормального діапазону. Після успішного відновлення сигнал тривоги скидається.



Для оперативного визначення компресора, що працює «без заповнення олією», програмне забезпечення було включено функцію «Power on Logic». Ця функція усуває затримки, пов'язані із «Заповненням» та «Тривогою». Отже, вона гарантує, що компресор, у якому відсутня заповнення олією, працюватиме протягом часу затримки тривоги перед спрацьовуванням тривоги, і може бути негайно зупинено.



Індикатор рівня масла розділений на різні діапазони:

Коли світиться зелений світлодіод, це означає, що компресор працює, а рівень масла знаходиться в межах норми. Під час нормальної роботи, якщо рівень масла залишається нижчим за норму більше 10 секунд, активується електромагнітний клапан, що дозволяє поповнити масло максимум до 60% висоти оглядового скла. Потім електромагнітний клапан закривається. Ця 10-секундна затримка служить певної мети, особливо для певних типів компресорів та застосувань. Під час фази запуску компресора рівень олії може коливатися, і без цієї затримки процес заповнення олією може розпочатися навіть за наявності достатньої кількості оливи. Затримка допомагає запобігти переповненню компресора.



У системах низького тиску, якщо рівень олії переміщається в «критичну область», незважаючи на активну заправку олією, це може бути пов'язано з тим, що компресор вводить в систему більше масла, ніж може заповнити COM. У такому сценарії необхідно збільшити перепад тиску (різницю між тиском олії та тиском всмоктування), щоб забезпечити достатній потік олії назад у систему. Це можна зробити, використовуючи ORD (масляний зворотний клапан), доступний з опціями перепаду тиску.



Щоб запобігти нестачі масла, посібник з масла Danfoss рекомендує підтримувати COM у робочому стані, навіть коли компресор перебуває у вимкненому стані. Це гарантує, що рівень масла буде підтримуватися належним чином, захищаючи від потенційних проблем, пов'язаних з подачею масла.
