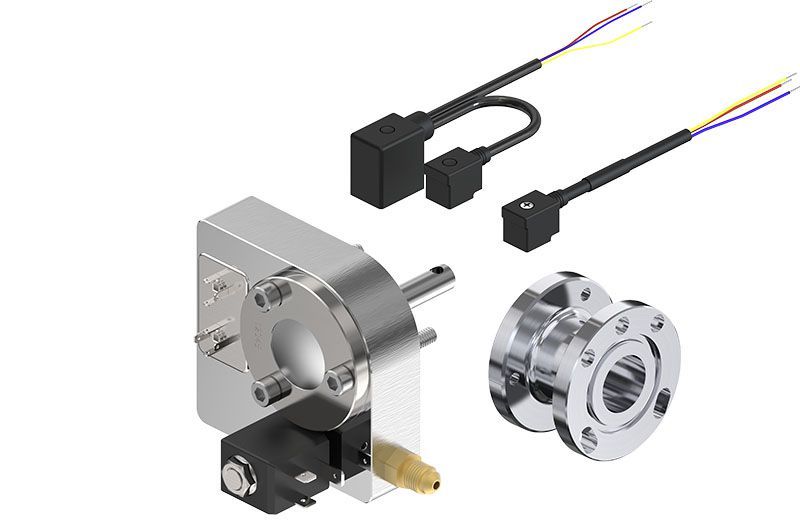

COM, Регулятор уровня масла



Регуляторы уровня масла Danfoss COM являются неотъемлемой частью управления маслом в системах охлаждения, кондиционирования воздуха и тепловых насосов. Регуляторы уровня масла COM обеспечивают оптимальный уровень масла в спиральных, полугерметичных и поршневых компрессорах. Это, в свою очередь, обеспечивает безопасную работу компрессора и длительный срок его службы. Регуляторы уровня масла Danfoss COM используют датчик Холла и встроенный магнитный поплавок для очень точного определения уровня масла. Такая конструкция обеспечивает надежную работу даже при вспенивании или загрязнении масла и длительный срок службы компрессора даже в различных условиях эксплуатации, таких как циклы размораживания и сезонные колебания.





Поддержание адекватного уровня масла является критически важным требованием для обеспечения долговременной долговечности компрессора. В зависимости от конструкции системы, например, в стойках, достижение точного контроля уровня масла в различных рабочих условиях требует использования активной системы регулирования. Пассивные системы, с другой стороны, создают проблемы, поскольку они эффективно функционируют только при постоянных рабочих условиях. Однако из-за сезонных колебаний поддержание постоянных условий часто нецелесообразно.



Активные системы регулирования масла предназначены для адаптации к колебаниям рабочих условий и циклам размораживания, тем самым обеспечивая надежную работу компрессора. Эти активные системы непрерывно контролируют уровень масла в компрессорах и генерируют оповещения в случае низкого уровня масла. Даже в случаях, когда нет встроенного масляного насоса компрессора и реле перепада давления масла (например, в спиральных компрессорах), активная система управления необходима для контроля и поддержания подачи масла в компрессор.



Датчик Холла и магнитная поплавковая система интегрированы в COM для измерения уровня масла в компрессоре. В зависимости от изменений уровня масла и его влияния на напряженность магнитного поля генерируется переменное индуцированное напряжение. Это напряжение затем оценивается электронной системой, запуская действия в виде светодиодных индикаторов, активации электромагнитных клапанов и реле.



Как только уровень масла достигает заданного порога тревоги, COM активирует состояние тревоги. Этот сигнал может использоваться для таких задач, как отключение компрессора или обработка данных.



Пока сохраняется состояние тревоги, в компрессор подается постоянное масло для восстановления уровня масла до нормального диапазона. После успешного восстановления сигнал тревоги сбрасывается.



Для оперативного определения компрессора, работающего «без заполнения маслом», в программное обеспечение была включена функция «Power on Logic». Эта функция устраняет задержки, связанные с «Заполнением» и «Тревогой». Следовательно, она гарантирует, что компрессор, в котором отсутствует заполнение маслом, не будет работать в течение времени задержки тревоги перед срабатыванием тревоги, а может быть немедленно остановлен.



Индикатор уровня масла разделен на различные диапазоны:

Когда горит зеленый светодиод, это означает, что компрессор работает, а уровень масла находится в пределах нормы. Во время нормальной работы, если уровень масла остается ниже нормы более 10 секунд, активируется электромагнитный клапан, что позволяет пополнить масло максимум до 60% высоты смотрового стекла. Затем электромагнитный клапан закрывается. Эта 10-секундная задержка служит определенной цели, особенно для определенных типов компрессоров и применений. Во время фазы запуска компрессора уровень масла может колебаться, и без этой задержки процесс заполнения маслом может начаться даже при наличии достаточного количества масла. Задержка помогает предотвратить переполнение компрессора.



В системах низкого давления, если уровень масла перемещается в «критическую область», несмотря на активную заправку маслом, это может быть связано с тем, что компрессор вводит в систему больше масла, чем может восполнить COM. В таком сценарии необходимо увеличить перепад давления (разницу между давлением масла и давлением всасывания), чтобы обеспечить достаточный поток масла обратно в систему. Это можно сделать, используя ORD (масляный обратный клапан), доступный с опциями перепада давления.



Чтобы предотвратить нехватку масла, руководство по маслу Danfoss рекомендует поддерживать COM в рабочем состоянии, даже когда компрессор находится в выключенном состоянии. Это гарантирует, что уровень масла будет поддерживаться должным образом, защищая от потенциальных проблем, связанных с подачей масла.
