BE, Котушки з поліпшеними робочими характеристиками

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Говдя Вадим: 068 957 20 05

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Ціна: 30.00 - 50.00 EUR

Опис Документація Зображення Модифікації

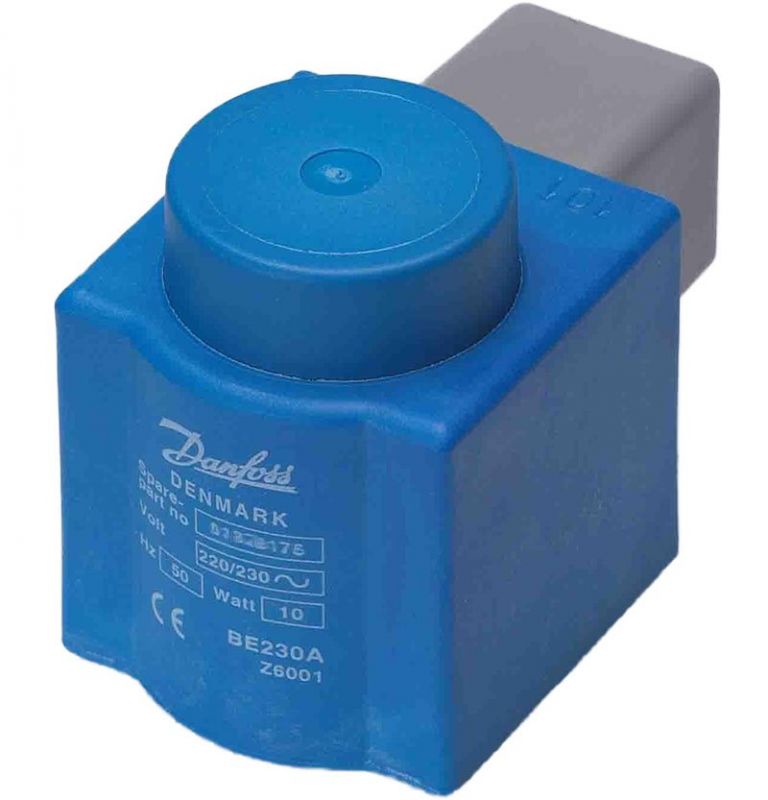

Котушка з покращеними робочими характеристиками типу ВЕ від Danfoss

Котушка від Danfoss (Данія) призначена для клапанів серії В. Також вона може працювати з клапанами типу EVR. Соленоїдні клапани були розроблені виробником спеціально для регулювання потоків різних робочих середовищ – газів, рідин.

Принцип роботи

Електромагнітна котушка складається з:

корпуси;
електромагніту із сердечником.

Струм подається на обмотку соленоїда та створює магнітне поле. Воно переміщає поршень клапана, відкриваючи отвір для транспортування робочого середовища.

Особливості пристрою

Моделі ВЕ функціонують від мереж змінного (9 Вт) та постійного (15 Вт) струму. Частота струму варіює від 50 до 60 Гц. Особливістю даного пристрою є засувка або система Clip-on. Вона прискорює та спрощує монтаж/демонтаж котушки.

Потужність пристрою обумовлена значним діаметром якоря, що становить 13,5 мм. Обмотка захищена ізоляцією класу Н (IEC 85), що гарантує теплостійкість навіть при високій (до +180℃) температурі. Надійний герметичний корпус та з'єднання забезпечують безперебійну роботу у складних технологічних системах/середовищах. Для різних умов розроблено котушки з різними класами захисту:

IP20 – вміст захищений від потрапляння всередину твердих частинок розміром ≥12,5 мм, але не захищений від потрапляння вологи;
IP65 – захист обладнання від вологи та водяних струменів будь-якої спрямованості;
IP67 – корпус непроникний для пилу та вологи.

Герметизовані (IP67) котушки ВЕ відрізняються тривалим терміном експлуатації. Вони безперебійно функціонують у широкому температурному діапазоні – від -40℃ до +80℃. Продукт характеризується компактними розмірами та невеликою вагою – 300 г. Преформований кабель котушки гарантує надійність з'єднання та високий ізоляційний показник.

Переваги клапанів, забезпечених сервоприводом

Компанія Данфосс постійно удосконалює конструкцію запірної арматури трубопроводів. Електромагнітні клапани ВЕ застосовують у системах, де вкрай важлива швидкість спрацьовування та необхідне дистанційне регулювання. Пристрої цього типу мають такі переваги:

низьким енергоспоживанням;
віддаленим керуванням;
незначними фінансовими витратами обслуговування;
мінімальним часом спрацьовування;
сумісністю із змінною/постійною напругою;
можливістю стабільної роботи за екстремальних температурних показників;
високим ступенем захисту та герметизації комплектуючих;
варіативністю розташування (по горизонталі та вертикалі).

Універсальність котушки збільшує сферу застосування, полегшує інтеграцію та обслуговування.

Які моделі котушки випускає виробник?

Недоліком такого типу пристроїв є залежність від напруги та потужності струму. Щоб уникнути порушень надійності роботи запірної арматури, потрібно правильно підібрати модель. Компанія Данфосс розробила широкий модельний ряд котушок типу ВЕ, що відрізняються такими параметрами:

Модель	Напруга (В)	Частота (Гц)	Потужність (Вт)
BE024AS	24	50	12
BE048AS	48	50	11
BE115AS	115	50	11
BE230AS	220/230	50	12
BE240AS	240	50	11
BE440CS	380-400/440	50/60	13 (50 Гц)/14 (60 Гц)
BE024BS	24	60	14
BE115CS	100/115	50/60	11 (50 Гц)/13 (60 Гц)
BE220BS	220	60	13
BE110CS	110	50/60	13 (60 Гц)/15 (50 Гц)
BE230CS	220/230	50/60	14 (60 Гц)/17 (50 Гц)
BE012DS	12	DC	15
BE024DS	24	DC	16

Фахівці постачальників допоможуть вибрати модель, що максимально відповідає поставленому завданню та характеристикам технологічного процесу.

Сфера застосування

Котушки типу ВЕ знайшли своє успішне застосування у комбінації з клапанами компанії Danfoss у різних галузях промисловості. Вони включені до техносистем:

кондиціювання повітря;
охолодження;
морозильного обладнання та ін.

Котушка може перебувати під напругою необмежений час, що суттєво розширює сферу її застосування.

Документація для - BE, Котушки з поліпшеними робочими характеристиками

Зображення - BE, Котушки з поліпшеними робочими характеристиками

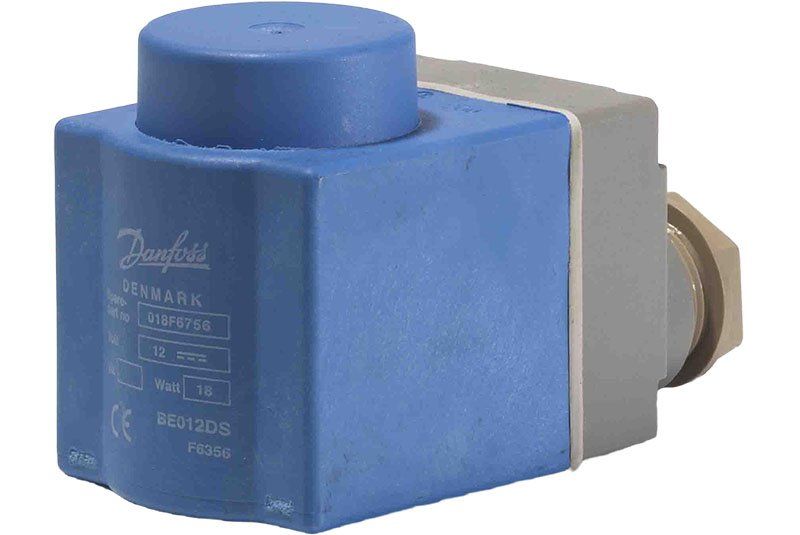

be-katushki-s-uluchshennymi-rabochimi-harakteristikami

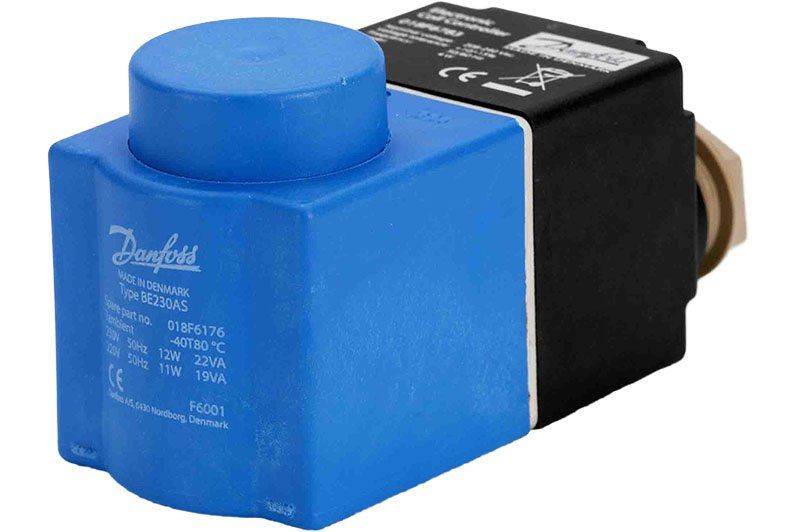

katushki-be-ip-67-dlya-vlazhnyh-sred-s-soedinitelnoj-korobkoj

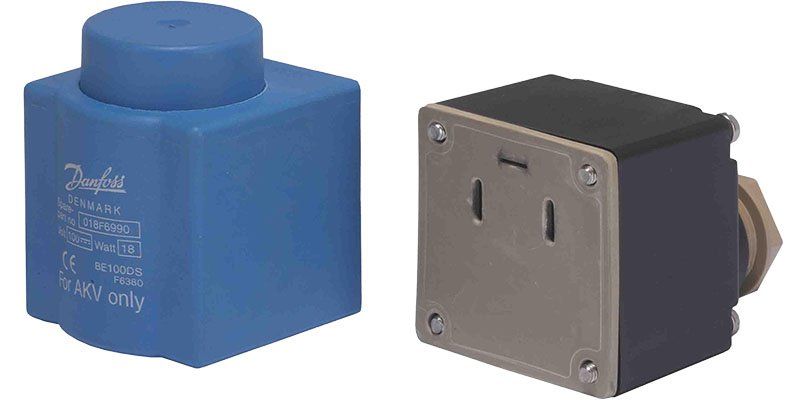

katushki-be-spetsialno-razrabotany-dlya-raboty-v-agressivnoj-srede

Доступні для замовлення модифікації - BE, Котушки з поліпшеними робочими характеристиками

Код замовлення	Тип	Потужність	Нпруга
018F6077	BE024CS	11 W	24 V, 50/60 Гц
018F6176	BE230AS	12 W	220 - 230V, 50 Гц
018F6177	BE240AS	11 W	240 V, 50 Гц
018F6179	BE440AS	11 W	440 V, 50 Гц
018F6182	BE024AS	12 W	24 V, 50 Гц
018F6185	BE115CS	11 W	115 V, 50/60 Гц
018F6189	BE220BS	13 W	220 V, 60 Гц
018F6192	BE110CS	13 W	110 V, 50/60 Гц
018F6193	BE230CS	15 W	220 - 230V, 50/60 Гц
018F6701	BE230AS	12 W	220 - 230V, 50 Гц
018F6702	BE240AS	11 W	240 V, 50 Гц
018F6703	BE440CS	15 W	380 - 400 V, 50/60 Гц
018F6704	BE440AS	11 W	440 V, 50 Гц
018F6706	BE012AS	10 W	12 V, 50 Гц
018F6707	BE024AS	12 W	24 V, 50 Гц
018F6708	BE042AS	15 W	42 V, 50 Гц
018F6709	BE048AS	11 W	48 V, 50 Гц
018F6710	BE115CS	11 W	115 V, 50/60 Гц
018F6711	BE115AS	11 W	115 V, 50 Гц
018F6713	BE240CS	11 W	240 V, 50/60 Гц
018F6714	BE220BS	13 W	220 V, 60 Гц
018F6715	BE024BS	15 W	24 V, 60 Гц
018F6730	BE110CS	15 W	110 V, 50/60 Гц
018F6732	BE230CS	17 W	220 - 230V, 50/60 Гц
018F6756	BE012DS	15 W	12 V
018F6757	BE024DS	16 W	24 V
018F6780	BE100DS	18 W	100 V
018F6781	BE230DS	18 W	230 V
018F6783	BE240CS	4 W	208 - 240 V 50/60 Гц
018F6796	BE012DS	21 W	12 V
018F6797	BE024DS	29 W	24 V
018F6991	BE230DS	18 W	230 V
018F8007	BE024AS	12 W	24 V, 50 Гц
018F8032	BE230CS	14 - 17 W	220 - 230V, 50/60 Гц
018F8701	BE230AS	12 W	220 - 230V, 50 Гц
018F8732	BE230CS	14 - 17 W	220 - 230V, 50/60 Гц
018F8781	BE230DS	18 W	230 V
