BE, Катушки с улучшенными рабочими характеристиками

BE, Катушки с улучшенными рабочими характеристиками
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 30.00 - 50.00 EUR

Катушка с улучшенными рабочими характеристиками типа ВЕ от Danfoss


Катушка от компании Danfoss (Дания) предназначена для клапанов серии В. Также она может работать с клапанами типа EVR. Соленоидные клапаны были разработаны производителем специально с целью регулирования потоков различных рабочих сред – газов, жидкостей.


Устройство и принцип работы


Электромагнитная катушка состоит из:
  • корпуса;
  • электромагнита с сердечником.
Ток подается на обмотку соленоида и создает магнитное поле. Оно перемещает поршень клапана, открывая отверстие для транспорта рабочей среды.


Особенности устройства


Модели ВЕ функционируют от сетей переменного (9 Вт) и постоянного (15 Вт) тока. Частота тока варьирует от 50 до 60 Гц. Особенностью данного приспособления является защелка или система Clip-on. Она ускоряет и упрощает монтаж/демонтаж катушки.

Мощность устройства обусловлена значительным диаметром якоря, который составляет 13,5 мм. Обмотка защищена изоляцией класса Н (по IEC 85), что гарантирует теплостойкость даже при высокой (до +180℃) температуре. Надежный герметичный корпус и соединение обеспечивают бесперебойную работу в сложных технологических системах/средах. Для разных условий разработаны катушки с различными классами защиты:
  • IP20 – содержимое защищено от попадания внутрь твердых частиц размером ≥12,5 мм, но не защищено от попадания влаги;
  • IP65 – защита оборудования от влаги и водяных струй любой направленности;
  • IP67 – корпус непроницаем для пыли и влаги.
Герметизированные (IP67) катушки ВЕ отличаются длительным сроком эксплуатации. Они бесперебойно функционируют в широком температурном диапазоне – от -40℃ до +80℃. Продукт характеризуется компактными размерами и небольшим весом – 300 г. Преформированный кабель катушки гарантирует надежность соединения и высокий изоляционный показатель.


Преимущества клапанов, снабженных сервоприводом


Компания Данфосс постоянно совершенствует конструкцию запорной арматуры трубопроводов. Электромагнитные клапаны ВЕ применяют в системах, где крайне важна скорость срабатывания и необходимо дистанционное регулирование. Устройства этого типа обладают следующими преимуществами:
  • низким энергопотреблением;
  • удаленным управлением;
  • незначительными финансовыми расходами на обслуживание;
  • минимальным временем срабатывания;
  • совместимостью с переменным/постоянным напряжением;
  • возможностью стабильной работы при экстремальных температурных показателях;
  • высокой степенью защиты и герметизации комплектующих;
  • вариативностью расположения (по горизонтали и вертикали).
Универсальность катушки увеличивает область применения, облегчает интеграцию и обслуживание.


Какие модели катушки выпускает производитель?


Недостатком такого типа устройств является зависимость от напряжения и мощности тока. Чтобы избежать нарушений надежности работы запорной арматуры, необходимо правильно подобрать модель. Компания Данфосс разработала широкий модельный ряд катушек типа ВЕ, различающихся следующими параметрами:


Модель

Напряжение (В)

Частота (Гц)

Мощность (Вт)

BE024AS

24

50

12

BE048AS

48

50

11

BE115AS

115

50

11

BE230AS

220/230

50

12

BE240AS

240

50

11

BE440CS

380-400/440

50/60

13 (50 Гц)/14 (60 Гц)

BE024BS

24

60

14

BE115CS

100/115

50/60

11 (50 Гц)/13 (60 Гц)

BE220BS

220

60

13

BE110CS

110

50/60

13 (60 Гц)/15 (50 Гц)

BE230CS

220/230

50/60

14 (60 Гц)/17 (50 Гц)

BE012DS

12

DC

15

BE024DS

24

DC

16

Специалисты поставщиков помогут выбрать модель, максимально соответствующую поставленной задаче и характеристикам технологического процесса.


Сфера применения


Катушки типа ВЕ нашли свое успешное применение в комбинации с клапанами компании Danfoss в различных отраслях промышленности. Они включены в техносистемы:
  • кондиционирования воздуха;
  • охлаждения;
  • морозильного оборудования и др.
Катушка может находиться под напряжением неограниченное время, что существенно расширяет сферу ее применения.
Изображения - BE, Катушки с улучшенными рабочими характеристиками

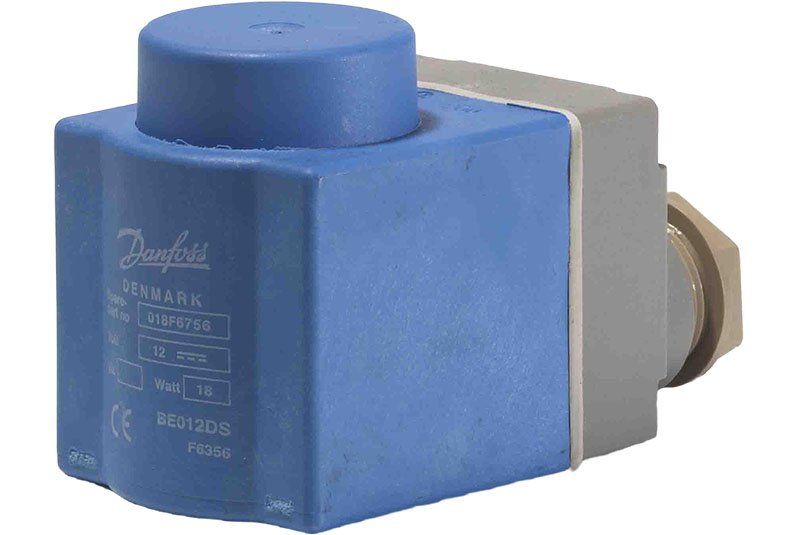

be-katushki-s-uluchshennymi-rabochimi-harakteristikami

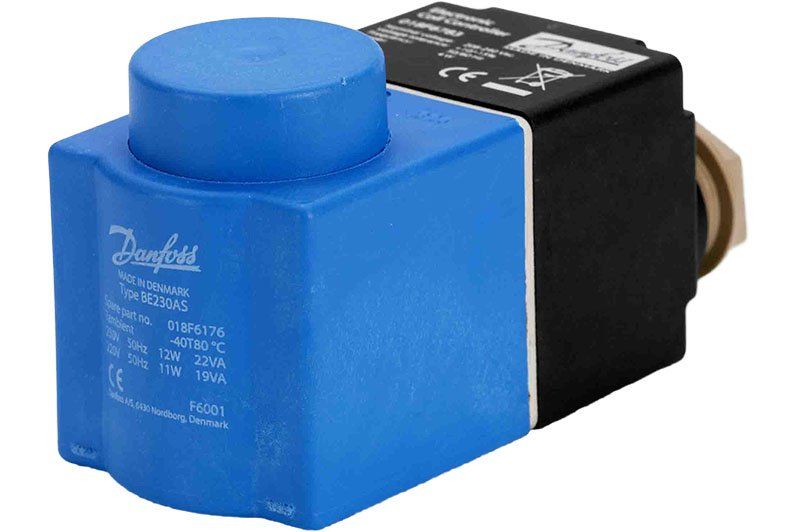

katushki-be-ip-67-dlya-vlazhnyh-sred-s-soedinitelnoj-korobkoj

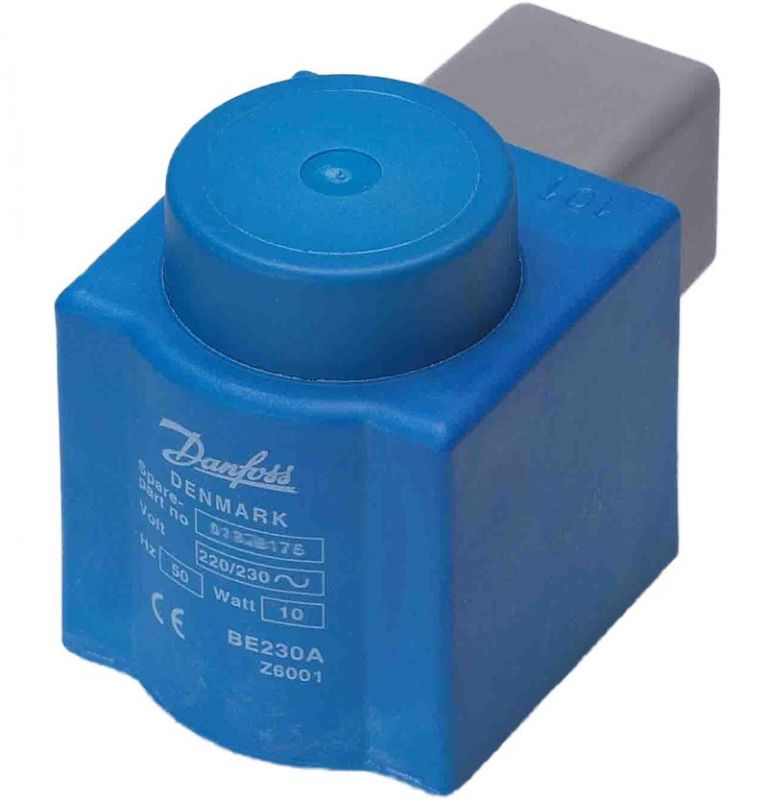

katushki-be-moschnost-11-21-w

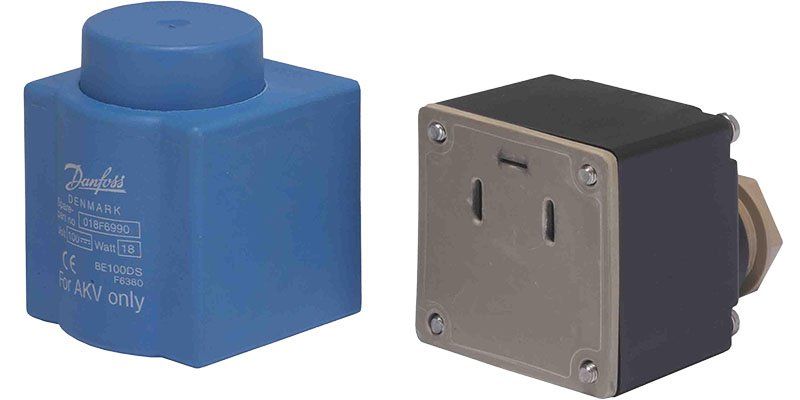

katushki-be-spetsialno-razrabotany-dlya-raboty-v-agressivnoj-srede
Доступные для заказа модификации - BE, Катушки с улучшенными рабочими характеристиками
Код заказа Тип Мощность Напряжение
018F6077 BE024CS 11 W 24 V, 50/60 Гц
018F6176 BE230AS 12 W 220 - 230V, 50 Гц
018F6177 BE240AS 11 W 240 V, 50 Гц
018F6179 BE440AS 11 W 440 V, 50 Гц
018F6182 BE024AS 12 W 24 V, 50 Гц
018F6185 BE115CS 11 W 115 V, 50/60 Гц
018F6189 BE220BS 13 W 220 V, 60 Гц
018F6192 BE110CS 13 W 110 V, 50/60 Гц
018F6193 BE230CS 14 W 220 - 230V, 50/60 Гц
018F6701 BE230AS 12 W 220 - 230V, 50 Гц
018F6702 BE240AS 11 W 240 V, 50 Гц
018F6703 BE440CS 14 W 380 - 400 V, 50/60 Гц
018F6704 BE440AS 11 W 440 V, 50 Гц
018F6706 BE012AS 10 W 12 V, 50 Гц
018F6707 BE024AS 12 W 24 V, 50 Гц
018F6708 BE042AS 14 W 42 V, 50 Гц
018F6709 BE048AS 11 W 48 V, 50 Гц
018F6710 BE115CS 11 W 115 V, 50/60 Гц
018F6711 BE115AS 11 W 115 V, 50 Гц
018F6713 BE240CS 11 W 240 V, 50/60 Гц
018F6714 BE220BS 13 W 220 V, 60 Гц
018F6715 BE024BS 14 W 24 V, 60 Гц
018F6730 BE110CS 15 W 110 V, 50/60 Гц
018F6732 BE230CS 17 W 220 - 230V, 50/60 Гц
018F6756 BE012DS 15 W 12 V
018F6757 BE024DS 16 W 24 V
018F6780 BE100DS 18 W 100 V
018F6781 BE230DS 18 W 230 V
018F6783 BE240CS 4 W 208 - 240 V 50/60 Гц
018F6796 BE012DS 21 W 12 V
018F6797 BE024DS 29 W 24 V
018F6991 BE230DS 18 W 230 V
018F8007 BE024AS 12 W 24 V, 50 Гц
018F8032 BE230CS 14 - 17 W 220 - 230V, 50/60 Гц
018F8701 BE230AS 12 W 220 - 230V, 50 Гц
018F8732 BE230CS 14 - 17 W 220 - 230V, 50/60 Гц
018F8781 BE230DS 18 W 230 V
