Пневматичний клапан із кутовим поршнем AV 210
Пневматичний клапан лінійки AV 210 розроблений компанією Danfoss (Данія) для промислових систем. Його рекомендується використовувати у складних та небезпечних умовах для робочих нейтральних та агресивних середовищ:
- з високим вмістом домішок;
- з великою в'язкістю;
- із високою температурою;
- з несприятливими умовами довкілля (підвищений температурний режим і така сама вологість);
- у вибухонебезпечних умовах виробництва.
Пристрій використовується для рідких та газоподібних середовищ, пари, олії.
Опис, конструкція та механізм дії

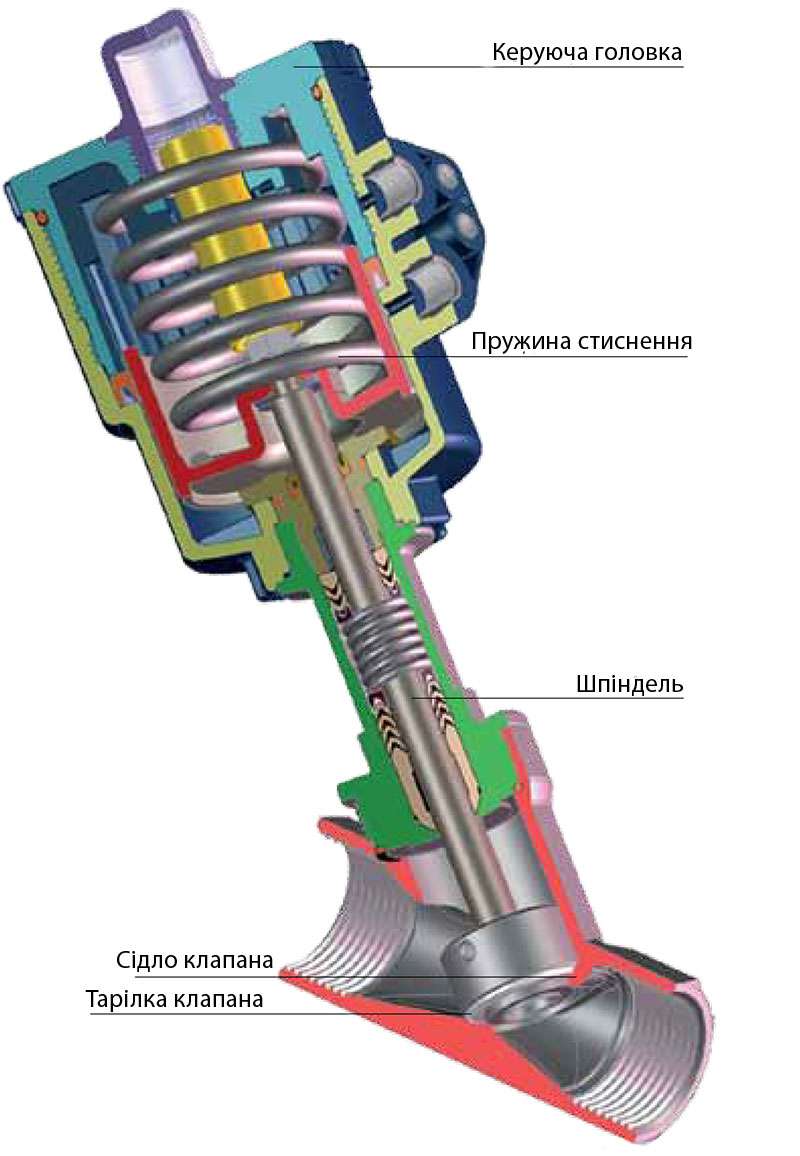

Кутовий пневматичний клапан виготовляють із різним корпусом із нержавіючої сталі та бронзи. Також моделі закриваються проти потоку робочого середовища та у напрямку потоку. Пристрій складається з:
- пружини стиснення;
- наполегливої прокладки;
- поршня зі шпинделем;
- отвори для підведення керуючого тиску.
Принцип діяльності залежить від типу клапана. Так, нормально закритий механізм функціонує наступним чином: пружина притискає упорну прокладку до сідла і перекриває транспорт робочого середовища, при подачі тиску через приєднання поршень опускається, відкриваючи отвір для потоку. По відношенню до трубопроводу клапан розташований під кутом.
Додаткові аксесуари
Цей прилад може бути укомплектований такими додатковими пристроями:
- блоком ручного керування;
- обмежувачем потоку середовища;
- індикатором положення клапана.
Блок ручного керування призначений для аварійного відкриття клапана в умовах недостатнього потоку робочого середовища, відсутності сигналу чи пошкодження обладнання.
Обмежувач витрати використовується контролю потоку робочого середовища. За допомогою обертання головки здійснюється регулювання переміщення шпинделя із клапанною тарілкою.
Індикатор положення використовується для контролю локалізації тарілки клапана та актуального положення «закритий/відкритий».
Використовувані матеріали
Корпус пристрою виготовляють із бронзи марки RG5 або нержавіючої сталі AISI 316. Комплектуючі, які контактують із середовищем, виконані, як правило, з латуні. Матеріал витримує як низькі (-30℃), так і високі (+180℃) температури.
Сідло, муфта і шпиндель виготовлені зі сталі, не піддається корозії. Прокладання поршня та тарілка – з тефлону, стійкого до дії домішок. Застосування матеріалів, інертних до екстремальних впливів, забезпечує надійність та довговічність експлуатації.
Технічні характеристики
Широкий модельний ряд дозволяє вибрати продукт, що максимально відповідає технологічній схемі:
Параметри |
Значення |
---|---|
Керуюче середовище |
Вода, пара, газ, мастило, воздух |
Температура навколишнього середовища (℃) |
-30…+60 |
Температура робочого середовища (℃) |
- 30 …+180 |
В'язкість max, cSt |
600 |
Умовний діаметр, мм |
15-50 |
Пропускна спроможність, м3/ч |
4,5-67 |
Діаметр голівки, мм |
40-110 |
Діапазон тиску, бар |
0-16 |
Керуючий тиск, бар min max |
4-4,2 10 |
Характеристики можуть змінюватися, але це залежить насамперед від:
- виду клапана - "нормально закритий", "нормально відкритий";
- способу закриття пристрою - проти або за напрямом потоку (двонаправлений/односпрямований);
- матеріалу корпусу.
Промислова пневматична автоматика країни потребує якісної та недорогої запірної арматури. Таку продукцію розробляє та постачає компанія Данфосс. Надійне оригінальне обладнання запобігає збою технологічного процесу, аварійних ситуацій та зниження якості кінцевого продукту.
Переваги арматури типу AV 210
Пристрій, на відміну від аналогічних приладів, має такі безперечні переваги:
- надійно працює у складних умовах довкілля;
- нечутливе до забруднень робочого середовища;
- функціонує із середовищами різної, зокрема високої в'язкості;
- має високу герметичність корпусу навіть при високих показниках тиску;
- миттєво реагує у разі відсічення;
- нормально функціонує у широкому діапазоні тисків;
- має високу продуктивність;
- має модульну конструкцію, що забезпечує простоту монтажу/демонтажу;
- має можливість ручного керування;
- зберігає працездатність за умов високої вологості;
- характеризується надійністю, економічністю;
- має високу вибухо- та пожежну безпеку;
- відрізняється найкращою відповідністю «ціна-якість».
Доступно 27 модифікацій клапана типу AV 210.
Де можна використати?
Пневматичні клапани використовують повсюдно. Промислові моделі застосовуються найчастіше у таких галузях:
- газовий;
- нафтогазової;
- хімічної;
- машинобудування;
- будівництві;
- енергетиці та ін.
Пристрій пов'язаний із запірною арматурою і вирішує ряд складних завдань у замкнутих технологічних системах з різними робочими середовищами.
Документація для - AV210, Пневматичні клапани з кутовим поршнем
Зображення - AV210, Пневматичні клапани з кутовим поршнем
Доступні для замовлення модифікації - AV210, Пневматичні клапани з кутовим поршнем
Код замовлення | Приєднання | ДУ | KV | Діаметр головки |
Діапазон кер.тиску |
Тип |
042N4400 | G 3/8 | 15 mm | 4.5 m3/h | 40 mm | 0 - 10 bar | AV210A15G |
042N4401 | G 3/8 | 15 mm | 4.9 m3/h | 50 mm | 0 - 10 bar | AV210B15G |
042N4402 | G 1/2 | 15 mm | 5.3 m3/h | 40 mm | 0 - 10 bar | AV210A15G |
042N4403 | G 1/2 | 15 mm | 5.7 m3/h | 50 mm | 0 - 10 bar | AV210B15G |
042N4404 | G 3/4 | 20 mm | 10 m3/h | 50 mm | 0 - 10 bar | AV210B20G |
042N4405 | G 3/4 | 20 mm | 10 m3/h | 63 mm | 0 - 10 bar | AV210C20G |
042N4406 | G 1 | 25 mm | 20 m3/h | 63 mm | 0 - 11 bar | AV210C25G |
042N4407 | G 1 | 25 mm | 20 m3/h | 90 mm | 0 - 10 bar | AV210D25G |
042N4408 | G 1 1/4 | 32 mm | 29 m3/h | 90 mm | 0 - 14 bar | AV210D 32G |
042N4409 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | 0 - 11 bar | AV210D40G |
042N4411 | G 2 | 50 mm | 67 m3/h | 110 mm | 0 - 10 bar | AV210E50G |
042N4431 | G 1/2 | 15 mm | 5.7 m3/h | 50 mm | - | AV210B15G |
042N4433 | G 1 | 25 mm | 20 m3/h | 63 mm | - | AV210C25G |
042N4435 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | - | AV210D40G |
042N4436 | G 2 | 50 mm | 67 m3/h | 110 mm | - | AV210E50G |
042N4450 | G 3/8 | 15 mm | 4.5 m3/h | 40 mm | 0 - 10 bar | AV210B15SS |
042N4451 | G 1/2 | 15 mm | 4.9 m3/h | 50 mm | 0 - 10 bar | AV210B15SS |
042N4452 | G 3/4 | 20 mm | 10 m3/h | 50 mm | 0 - 10 bar | AV210B 20SS |
042N4453 | G 3/4 | 20 mm | 10 m3/h | 63 mm | 0 - 10 bar | AV210C2 0SS |
042N4454 | G 1 | 25 mm | 20 m3/h | 63 mm | 0 - 11 bar | AV210C25SS |
042N4455 | G 1 | 25 mm | 20 m3/h | 90 mm | 0 - 10 bar | AV210D2 5SS |
042N4456 | G 1 1/4 | 32 mm | 29 m3/h | 90 mm | 0 - 14 bar | AV210D32SS |
042N4457 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | 0 - 11 bar | AV210D4 0SS |
042N4459 | G 2 | 50 mm | 67 m3/h | 110 mm | 0 - 10 bar | AV210E50SS |
