Пневматический клапан с угловым поршнем AV 210
Пневматический клапан линейки AV 210 разработан компанией Danfoss (Дания) для промышленных систем. Его рекомендуется использовать в сложных и опасных условиях для рабочих нейтральных и агрессивных сред:
- с высоким содержанием примесей;
- с большой вязкостью;
- с высокой температурой;
- с неблагоприятными условиями окружающей среды (повышенный температурный режим и такая же влажность);
- во взрывоопасных условиях производства.
Устройство используется для жидких и газообразных сред, пара, масла.
Описание, конструкция и механизм действия

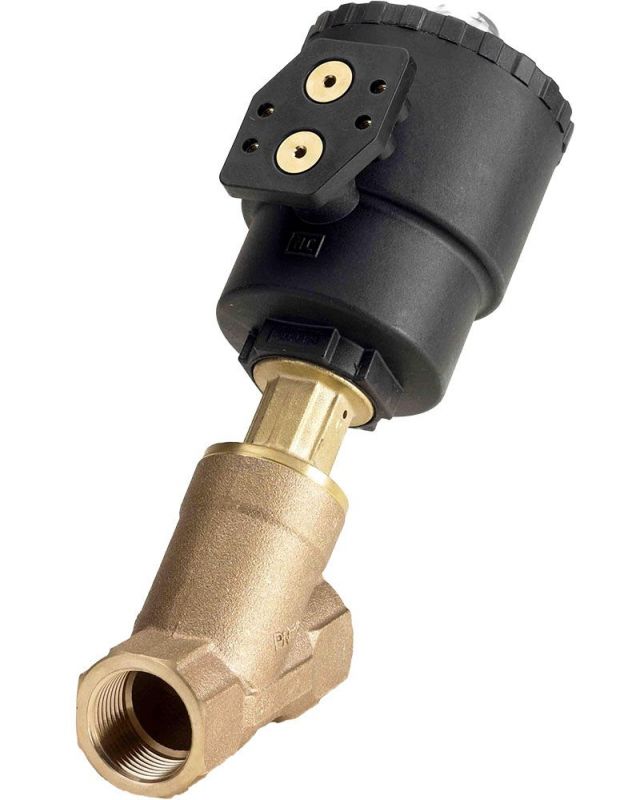

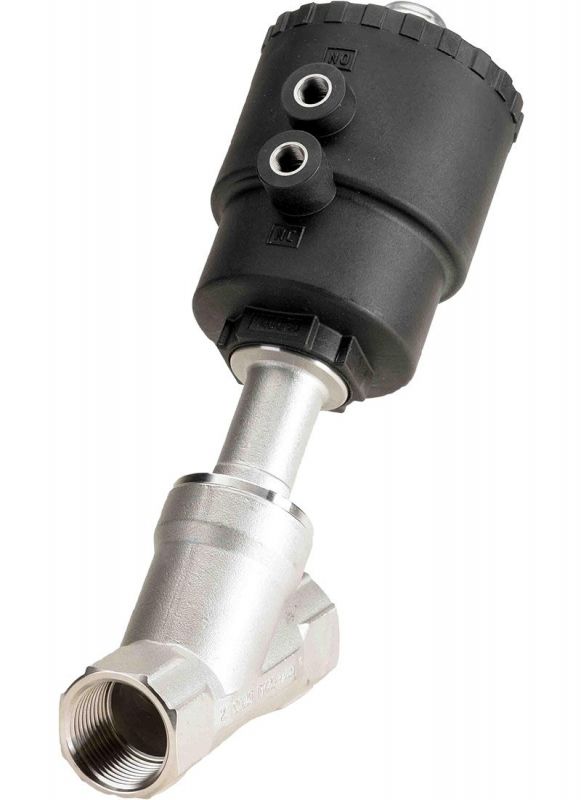

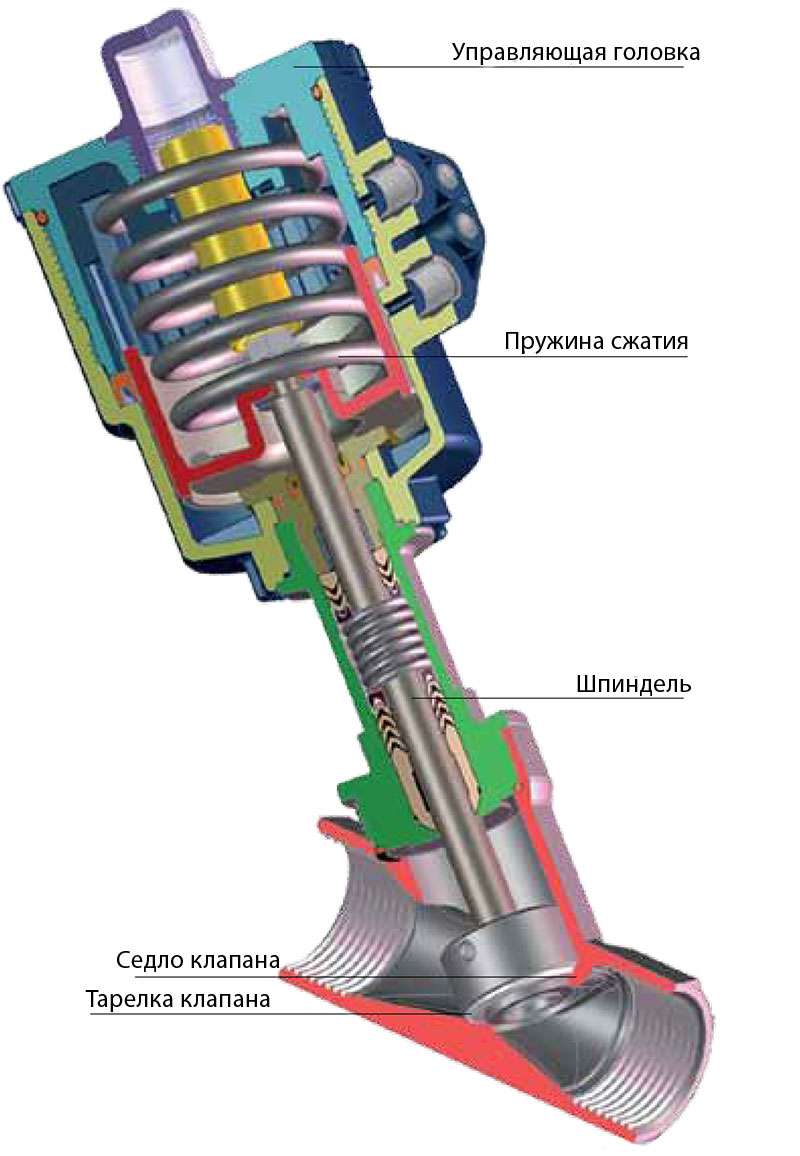

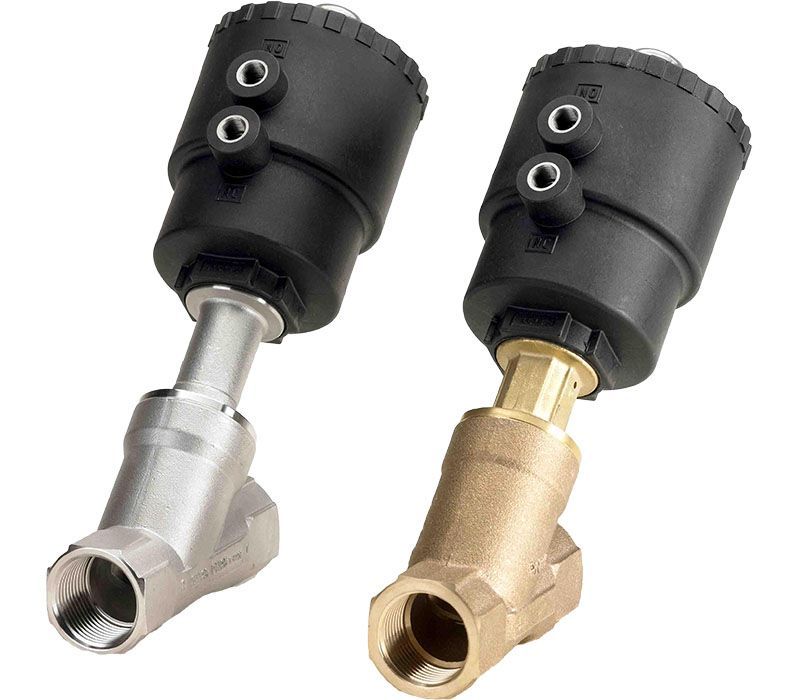

Угловой пневматический клапан изготавливают с разным корпусом из нержавеющей стали и бронзы. Также модели закрываются против потока рабочей среды и по направлению потока. Устройство состоит из:
- пружины сжатия;
- упорной прокладки;
- поршня со шпинделем;
- отверстия для подвода управляющего давления.
Принцип деятельности зависит от типа клапана. Так, нормально закрытый механизм функционирует следующим образом: пружина придавливает упорную прокладку к седлу и перекрывает транспорт рабочей среды, при подаче давления через присоединение поршень опускается, открывая отверстие для потока. По отношению к трубопроводу клапан расположен под углом.
Дополнительные аксессуары
Данный прибор может быть укомплектован следующими дополнительными приспособлениями:
- блоком ручного управления;
- ограничителем потока среды;
- индикатором положения клапана.
Блок ручного управления предназначен для аварийного открытия клапана в условиях недостаточного потока рабочей среды, отсутствия сигнала или повреждения оборудования.
Ограничитель расхода используется для контроля потока рабочей среды. С помощью вращения головки осуществляется регулировка перемещения шпинделя с клапанной тарелкой.
Индикатор положения используется для контроля локализации тарелки клапана и актуального ее положения «закрыт/открыт».
Используемые материалы
Корпус устройства изготавливают из бронзы марки RG5 или нержавеющей стали AISI 316. Комплектующие, которые контактируют со средой, выполнены, как правило, из латуни. Материал выдерживает как низкие (-30℃), так и высокие (+180℃) температуры.
Седло, муфта и шпиндель изготовлены из стали, неподверженной коррозии. Прокладка поршня и тарелка – из тефлона, устойчивого к воздействию примесей. Применение материалов, инертных к экстремальным воздействиям, обеспечивает надежность и долговечность эксплуатации.
Технические характеристики
Широкий модельный ряд позволяет выбрать продукт, максимально соответствующий технологической схеме:
|
Параметры |
Значения |
|---|---|
|
Управляющая среда |
Вода, пар, газ, масло, воздух |
|
Температура окружающей среды (℃) |
-30…+60 |
|
Температура рабочей среды (℃) |
- 30 …+180 |
|
Вязкость max, cSt |
600 |
|
Условный диаметр, мм |
15-50 |
|
Пропускная способность, м3/ч |
4,5-67 |
|
Диаметр головки, мм |
40-110 |
|
Диапазон давлений, бар |
0-16 |
|
Управляющее давление, бар min max |
4-4,2 10 |
Характеристики могут изменяться, но это зависит в первую очередь от:
- вида клапана – «нормально закрытый», «нормально открытый»;
- способа закрытия устройства – против или по направлению потока (двунаправленный/однонаправленный);
- материала корпуса.
Промышленная пневматическая автоматика страны нуждается в качественной и недорогой запорной арматуре. Такую продукцию разрабатывает и поставляет компания Данфосс. Надежное оригинальное оборудование предотвращает сбой технологического процесса, аварийные ситуации и снижение качества конечного продукта.
Преимущества арматуры типа AV 210
Устройство, в отличие от аналогичных приборов, имеет следующие бесспорные преимущества:
- надежно работает в сложных условиях окружающей среды;
- нечувствительно к загрязнениям рабочей среды;
- функционирует со средами разной, в том числе высокой вязкости;
- обладает высокой герметичностью корпуса даже при высоких показателях давления;
- мгновенно реагирует в случае отсечки;
- нормально функционирует в широком диапазоне давлений;
- имеет высокую производительность;
- обладает модульной конструкцией, обеспечивающей простоту монтажа/демонтажа;
- имеет возможность ручного управления;
- сохраняет работоспособность в условиях высокой влажности;
- характеризуется надежностью, экономичностью;
- обладает высокой взрыво- и пожаробезопасностью;
- отличается наилучшим соответствием «цена-качество».
Доступно 27 модификаций клапана типа AV 210.
Где можно использовать?
Пневматические клапаны используются повсеместно. Промышленные модели применяются чаще всего в следующих отраслях:
- газовой;
- нефтегазовой;
- химической;
- машиностроении;
- строительстве;
- энергетике и др.
Устройство связано с запорной арматурой и решает ряд сложных задач в замкнутых технологических системах с различными рабочими средами.
Документация для - AV210, Пневматические клапаны с угловым поршнем
Изображения - AV210, Пневматические клапаны с угловым поршнем
Доступные для заказа модификации - AV210, Пневматические клапаны с угловым поршнем
| Код заказа | Присоединение | ДУ | KV | Диаметр головки |
Диапазон упр.давления |
Тип |
| 042N4400 | G 3/8 | 15 mm | 4.5 m3/h | 40 mm | 0 - 16 bar | AV210A15G |
| 042N4401 | G 3/8 | 15 mm | 4.9 m3/h | 50 mm | 0 - 16 bar | AV210B15G |
| 042N4402 | G 1/2 | 15 mm | 5.3 m3/h | 40 mm | 0 - 16 bar | AV210A15G |
| 042N4403 | G 1/2 | 15 mm | 5.7 m3/h | 50 mm | 0 - 16 bar | AV210B15G |
| 042N4404 | G 3/4 | 20 mm | 10 m3/h | 50 mm | 0 - 10 bar | AV210B20G |
| 042N4405 | G 3/4 | 20 mm | 10 m3/h | 63 mm | 0 - 16 bar | AV210C20G |
| 042N4406 | G 1 | 25 mm | 20 m3/h | 63 mm | 0 - 11 bar | AV210C25G |
| 042N4407 | G 1 | 25 mm | 20 m3/h | 90 mm | 0 - 16 bar | AV210D25G |
| 042N4408 | G 1 1/4 | 32 mm | 29 m3/h | 90 mm | 0 - 14 bar | AV210D 32G |
| 042N4409 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | 0 - 11 bar | AV210D40G |
| 042N4411 | G 2 | 50 mm | 67 m3/h | 110 mm | 0 - 10 bar | AV210E50G |
| 042N4431 | G 1/2 | 15 mm | 5.7 m3/h | 50 mm | - | AV210B15G |
| 042N4433 | G 1 | 25 mm | 20 m3/h | 63 mm | - | AV210C25G |
| 042N4435 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | - | AV210D40G |
| 042N4436 | G 2 | 50 mm | 67 m3/h | 110 mm | - | AV210E50G |
| 042N4450 | G 3/8 | 15 mm | 4.5 m3/h | 40 mm | 0 - 16 bar | AV210B15SS |
| 042N4451 | G 1/2 | 15 mm | 4.9 m3/h | 50 mm | 0 - 16 bar | AV210B15SS |
| 042N4452 | G 3/4 | 20 mm | 10 m3/h | 50 mm | 0 - 10 bar | AV210B 20SS |
| 042N4453 | G 3/4 | 20 mm | 10 m3/h | 63 mm | 0 - 16 bar | AV210C2 0SS |
| 042N4454 | G 1 | 25 mm | 20 m3/h | 63 mm | 0 - 11 bar | AV210C25SS |
| 042N4455 | G 1 | 25 mm | 20 m3/h | 90 mm | 0 - 16 bar | AV210D2 5SS |
| 042N4456 | G 1 1/4 | 32 mm | 29 m3/h | 90 mm | 0 - 14 bar | AV210D32SS |
| 042N4457 | G 1 1/2 | 40 mm | 46 m3/h | 90 mm | 0 - 11 bar | AV210D4 0SS |
| 042N4459 | G 2 | 50 mm | 67 m3/h | 110 mm | 0 - 10 bar | AV210E50SS |
