Автоматичні вимикачі Danfoss


Автоматичний вимикач виробництва корпорації Данфосс - це високо функціональний трифазний коммутирующий апарат для приєднання і виключення в ручному режимі (в нормальних умовах) захищається електричного кола до джерела живлення, автоматичного виключення пристрою з тимчасовою затримкою розмикання (визначається технічними характеристиками конкретної моделі) при виникненні пошкоджень показників електричної ланцюга.

Служить для безпечного підключення промислового обладнання (приводної техніки) в трифазну мережу змінного струму. Призначений для захисту електричної мережі від:

  • Струму короткого замикання
  • перевантаження
  • Зниженої напруги (значення за межами допустимих величин, обрив фаз)

Крім комутаційних і захисних процесів, автоматичний вимикач Danfoss виконує функцію управління електричним двигуном. Купити автоматичний вимикач і оцінити достоїнства модельного ряду можна звернувшись до менеджерів офіційного торгового агента компанії Danfoss в Україні - ТОВ «ЮГОВ-Проект» за телефоном (044) 520-94-25. Дані позиції є складськими, що додає мобільності процесу впровадження. Автоматичний вимикач Данфосс - відмінна якість, хороша ціна.

Особливості

  • Закритий компактний корпус модульного типу з високоякісного діелектричного матеріалу (пластика)
  • Зручний монтаж на ДІН-рейку за допомогою спеціального гвинтового кріплення
  • Робота з двигунами змінного струму
  • Функція пуску електродвигуна в ручному режимі
  • Можливість блокування ручки в положенні OFF (Вимк)
  • Наявність регульованою настройки уставок струму в широкому діапазоні 0,1-90A
  • Управління та захист за допомогою:
    • аварійного расцепителя мінімальної напруги
    • теплового та електромагнітного расцепителей
  • Наявність видимої світлодіодної індикації включення / вимикання, спрацьовування автомата
  • Наявність вбудованого обмежувача струму для моделей серії CTI MB
  • Широкий асортимент навісних допоміжних пристроїв
  • Відповідність державним і міжнародним стандартам і директивам.

Переваги. На підставі функціональних особливостей автоматичні вимикачі Данфосс мають ряд істотних переваг:

  • Автоматичні вимикачі модульного типу дозволяють скоротити витрати на установку і зменшити габарити збірних елементів схеми. Захисна схема забезпечує при цьому високу швидкість реакції при виникненні короткого замикання: електричний двигун відключається протягом 2 мс.
  • Широкий діапазон параметрів для застосування в електричних ланцюгах різного виробничого призначення

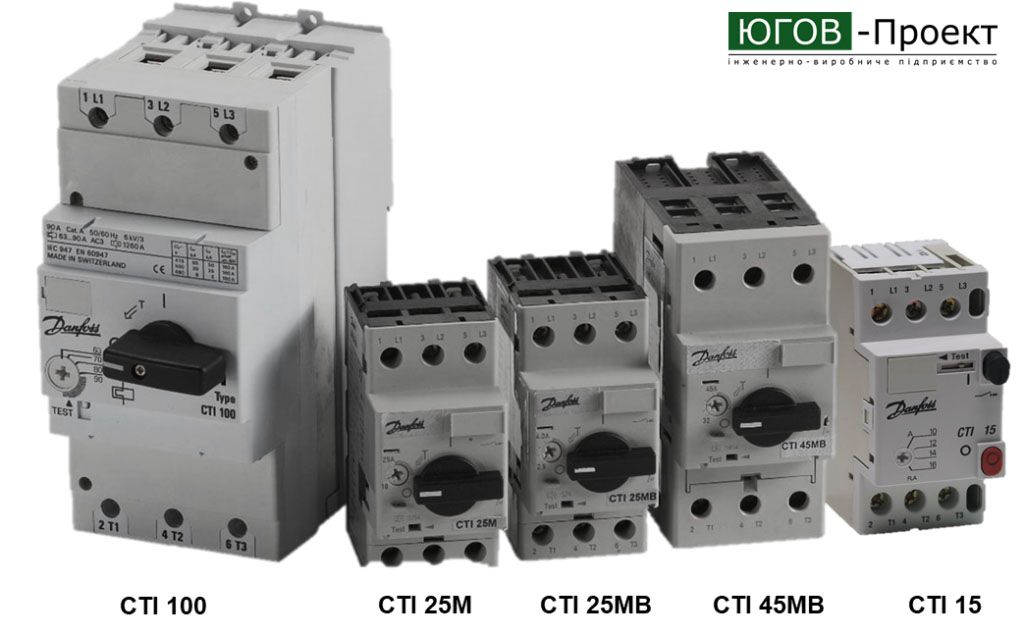

CTI - автоматичні вимикачі служать для захисту електродвигунів від короткого замикання і перевантаження. Захист від перевантаження і короткого замикання. Функції тестування теплового відключення. Ручне скидання. Захист від зникнення фази. Термокомпенсація (-20 до +60 °C).

  • Універсальна модульна система з широким переліком допоміжних гаджетів (пристроїв і пристосувань):
    • Додаткових збірних шин
    • Контактів аварійної сигналізації
    • Максимальних і мінімальних расцепителей дозволяє розширити функціональні можливості змонтованих схем, оптимізувати витрати на зберігання, монтаж та експлуатацію. Всі додаткові аксесуари взаємозамінні і сумісні.

MCI, TCI - у-ва плавного пуску і обмежувачі пускового моменту

  • Серія плавних пускачів MCI призначена для забезпечення м'якого пуску і зупинки 3-фазних електродвигунів змінного струму, пуску 3-фазних компресорів (MCI C), а також пуску невеликих промислових холодильних апаратів і теплових насосів (MCI-CH); їх використання дозволяє знизити пусковий струм і усунути руйнівний вплив кидків високих пускових моментів.
  • Обмежувачі пускового моменту TCI призначені для м'якого пуску 1-фазних та 3-фазних двигунів змінного струму. Блок TCI легко встановлюється між пускачем електродвигуна і самим двигуном, забезпечуючи можливість регулювання часу розгону і початкового крутного моменту.
  • SDT електронні реле часу для перемикання з зірки на трикутник

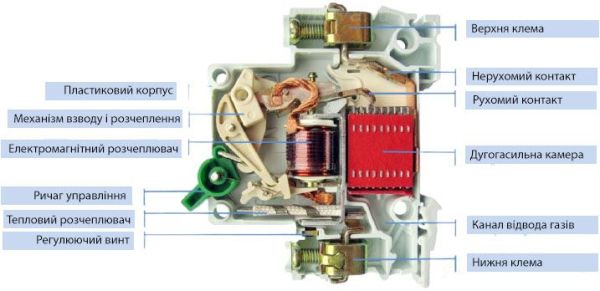

Влаштування автоматичних вимикачів. призначення елементів

  • Конструктивно трифазний автоматичний вимикач умовно можна уявити як три (чотири) однофазних автомата, об'єднані в єдиному корпусі, мають однаковий набір комутуючих елементів.

  1. Корпус пристрою зі стійкого до деформації термопласта. Діелектрична здатність корпусу дозволяє уникнути ураження електричним струмом. Ергономічна форма дає можливість компактного розміщення в шафах управління (розподільних щитах);
  2. Гвинтові клеми. Функція приєднання провідника (фази);
  3. Контактна пара. Здійснює включення / розрив коммутирующей ланцюга;
  4. Механізм введення та розщеплення. Передавальне механічне ланка від важеля управління до рухомим контактам;
  5. Важіль управління. Ручне вплив на передавальний механізм, підключення / відключення ланцюга харчування;
  6. Електромагнітний расцепитель. Соленоїд. Миттєва захист від впливу струмів короткого замикання;
  7. Тепловий расцепитель. Спаяні металеві пластини (біметалічне пристрій). Лежать рівно. Надають механічний вплив на механізм введення і розщеплення. Час дії - уповільнене;
  8. Регулювальний гвинт теплового розчеплювача. Налаштування струму спрацьовування (час струмовий характеристика);
  9. Дугогасильні камери. Розтягування, охолодження, гасіння електричної дуги між пластин пристрою. Захищає контакти і складові автомата від руйнуючої дії, що виникає при розмиканні контакту.

Автомат, розрахований на використання в мережі трифазного струму, відключає харчування у всіх фазах ланцюга. Для виключення зворотної подачі напруги на вже відключений контур (через інерційності електродвигуна), в схему трифазного автоматичного вимикача включається додаткові складові (опору, тиристори, каскадні схеми).

Принцип дії автоматичного вимикача



Стандартний режим роботи

Iцепі ≤ Iном

  • У включеному стані напруга живлення подається зверху на нерухому кручені клему, конструктивно пов'язану з нерухомим контактом. Контактна пара зчеплена. Струм вільно проходить через обмотку соленоїда на гвинтові клему знизу з приєднаною лінією навантаження.

Режим перевантаження

Iцепі> Iном

  • Підвищення значень струмів харчування веде до підвищення температури металевих смуг, складових пластину теплового розчеплювача. Фізична особливість - вигин біметалічної конструкції відбувається в результаті застосування смуг металів з різними значеннями коефіцієнтів теплового розширення. Пластина згинається, впливаючи на механізм введення і розчеплення, і розмикає контактну пару. Автомат відключається, розриваючи ланцюг харчування. Пуск можна здійснити тільки після охолодження біметалічної пластини.
  • Час відпрацювання обернено пропорційно величині наростаючого струму ланцюга.

Режим короткого замикання

Iк.з. >>> Iном

  • Явище короткого замикання в ланцюзі провідників характеризується різким і багаторазовим підвищенням токового значення (появою надструмів)
  • З'являється необхідність швидкого відключення пристрою для запобігання оплавлення і загоряння ізоляції.
  • Пристрій електромагнітного розчіплювача і використані в ньому електромеханічні процеси сприяють миттєвому спрацьовуванню автомата. Проходження електричного струму по провіднику обмотки котушки збуджує магнітне поле навколо котушки індуктивності. Відповідно, при виникненні сверхтока різко збільшується значення величини магнітного потоку і провокує переміщення сердечника, виконаного зі сталі. Механізм розщеплення розмикає контактну пару, ланцюг харчування розривається.

Критерії вибору автоматичного вимикача Danfoss

  • Коректність підбору автоматичного вимикача Данфосс гарантує правильне функціонування електросхем і здійснює фізичну та механічний захист провідників живильної ланцюга електродвигуна технологічного процесу від аварійних ситуацій, пов'язаних зі зростанням значень струмових параметрів.

Для визначення моделі використовують такі показники:

  • Номінальна напруга, Uном
  • Максимальний робочий струм, Iраб.макс.
  • Струм короткого замикання, I к.з.
  • кількість полюсів
  • Час струмовий характеристика
  • вимоги селективності

Номінальна напруга

  • Номінальна напруга самого автоматичного вимикача повинно відповідати або бути більшим номінального напруги мережі
  • U (авт.) ≥ Uсети
  • Максимальний робочий струм
  • Максимальний робочий струм - обумовлена ​​величина, розраховується виходячи з сумарної величини навантажень по кожній з фаз
  • Iрасч = (ΣP) / (Uсети * cos⁡φ)
  • cos⁡φ = 1 - для однофазної мережі 220
  • Основна умова - струм автомата номінального значення дорівнює або більше значення обчисленого струму.
  • здатність, яка відключає
  • Здатність, яка відключає характеризується найменшим часом спрацьовування і знаходиться виходячи з розраховується значення струму короткого замикання.
  • Основна умова - струм відключення автомата більше струму КЗ в місці розташування пристрою.
  • кількість полюсів

Для однофазної мережі:

  • Одно-полюсні
  • Двох-полюсні

Для трифазної мережі:

  • Трьох-полюсні
  • Чотирьох-полюсні

Час струмовий характеристика

  • Характеризує часовий інтервал спрацювання комутуючого пристрою в залежності від ставлення величин: робочого струму в даний момент часу до току номінальному.
  • Вибирається в залежності від струмового характеристики і графічної кривої комутатора.

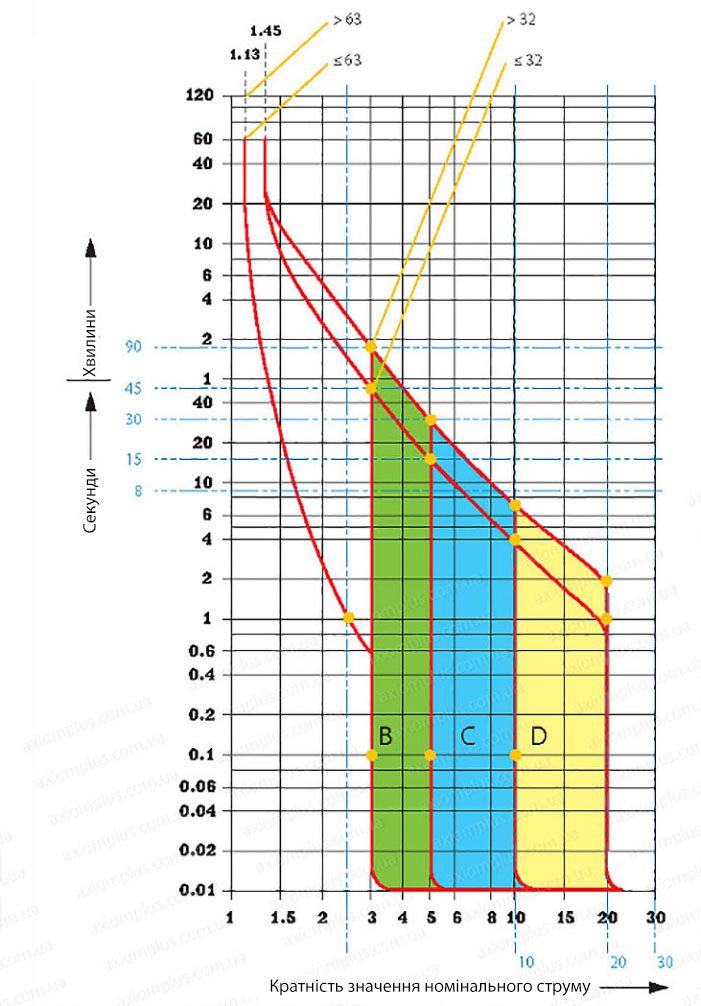

Час струмовий характеристика автоматичного вимикача маркується буквами латинського алфавіту B, C, D на корпусах модульних автоматів, вказують ток миттєвого спрацювання електромагнітного розчіплювача автомата:

  • B - 3 ÷ 5 * I ном
  • C - 5 ÷ 10 * I ном
  • D - 10 ÷ 20 * I ном

Слід враховувати температуру біметалічної пластини теплового розчеплювача на момент виникнення струму перевищення, тому:

  • верхня складова графіків - «холодну» стан
  • нижня складова графіків - «гаряче» стан
  • селективність
  • Селективність захисту - здатність відключення комутаційних апаратом тільки лінії, що зазнала впливу перевищують струмів або перевантаження.
  • Залежно від виробничої необхідності можна застосувати повну або часткову селективність.
  • При повній селективності - вищестоящий (за схемою) автомат не вимикається при виникненні надструмів в одній з «наступних» ланцюгів.
  • При частковій селективності - вищестоящий (за схемою) автомат вимикається не одночасно з комутаційним апаратом аварійної лінії, а в певній струмовому діапазоні.
  • Тому для досягнення селективності автоматичні вимикачі підбирають з урахуванням час струмових характеристик.
