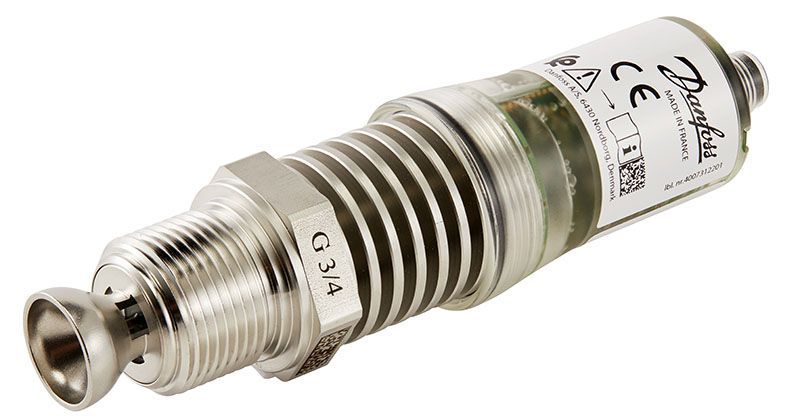

Реле уровня жидкости LLS

Реле уровня жидкости LLS 4000/4000U предназначено для определения агрегатного состояния (газообразного или жидкого) находящегося перед чувствительной головкой хладагента для широкого перечня применений в холодильных системах различных типов. Реле уровня LLS поставляется в двух исполнениях, а именно LLS 4000 и LLS 4000U. Они идентичны, за исключением резьбы для подсоединения к системе. LLS 4000 оснащен резьбой G 3/4”, в то время как LLS 4000U нормальной трубной резьбой (NPT) 3/4”.

Функционирование реле уровня LLS 4000/4000U основывается на проверенной технологии измерения методом рефлектометрии (измерение уровня микроволн), специально адаптированной для нового реле LLS 4000/4000U. Реле уровня жидкости LLS 4000/4000U можно использовать для контроля уровня различных типов хладагентов во время их пребывания в жидком состоянии в сосудах, накопителях, ресиверах и т.д.

Реле обычно устанавливают парами для контроля верхнего и нижнего уровней жидкости. Реле уровня оснащено переключателем, изменяющим свое положение с изменением состояния хладагента. Настройка LLS по месту эксплуатации дает возможность конфигурации нормально разомкнутого или нормально замкнутого состояния переключателя в зависимости от желаемой взаимосвязи. Для использования по стандарту SIL предусмотрено исполнение SIL2 с фиксированной конфигурацией (изменять ее нельзя). Все настройки и считывания показателей реле выполняются через Bluetooth и специальное приложение, созданное Danfoss, которое можно загрузить.

Характеристики и преимущества

Реле уровня жидкости варианта ”включай и работай”;
Легкость монтажа и минимальная или отсутствующая настройка;
Удобный обмен информацией со всеми узлами по Bluetooth через приложение Danfoss;
SIL2 совместимая версия;
Два общеиспользуемых варианта соединения;
Не требует технического обслуживания;
Замена электронной части без снятия механической части (не открывая доступ хладагента);
Предназначено для использования с аммиаком и традиционно используемыми Г(Х)ФВ;
Зарекомендовавший себя принцип измерения на основе рефлектометрии;
Сертификаты: CE, PED, EMC, RED, ROHS, SIL2, FCC, IC, EAC (в процессе) CMIIT/TAC (в процессе);
Соответствует: Директиве по телекоммуникационному оборудованию RED 2014/53 EU Директиве по низковольтному электрооборудованию 2014/35/EU. Директиве по электромагнитной; 2014/30/EU. Директива по ограничению использования опасных веществ 2011/65/EU.

Документация для - LLS, Реле контроля уровня жидкости

Техническое описание реле уровня жидкости LLS 4000, 4000U (Technical description).pdf

Изображения - LLS, Реле контроля уровня жидкости

Доступные для заказа модификации - LLS, Реле контроля уровня жидкости

Код заказа	Тип	Размер подключения	Максимальное давления	Дифференциал
084H6001	LLS 4000	25 mm	24 bar	–
084H6002	LLS 4000	25 mm	24 bar	–
084H6003	LLS 4000U	25 mm	24 bar	–
084H6004	LLS 4000U	25 mm	140 bar	–
