Реле перепада давления


Реле перепада давления масла типов MP 54 и MP 55 используются в качестве предохранительных реле с целью защиты компрессоров холодильных установок от низкого давления смазочного масла. Если давление масла падает, реле перепада давления масла останавливает компрессор через определенный промежуток времени. MP 54 и MP 55 используются в холодильных установках с применением фторсодержащих хладагентов (ГХФУ и негорючих ГФУ). MP 55A используется в холодильных установках с R717. MP 55A может также использоваться в системах с фторсодержащими хладагентами (ГХФУ и негорючими ГФУ). MP 54 имеет фиксированную уставку перепада давления. Данная модель также оснащена термореле времени с фиксированной установкой времени отпускания. MP 55 и MP 55A имеют регулируемое значение перепада давления и доступны с термореле времени и без него.


Особенности

  • Широкий диапазон настройки;
  • Может использоваться для глубокой заморозки, охлаждения и для установок кондиционирования воздуха;
  • Может использоваться с фторсодержащими хладагентами (ГХФУ и негорючими ГФУ);
  • Электрическое подсоединение с лицевой стороны;
  • Подходит для переменного и постоянного тока (AC и DC);
  • Кабельный ввод с резьбой для кабелей диаметром 6 – 14 мм;
  • Небольшой дифференциал контактов.

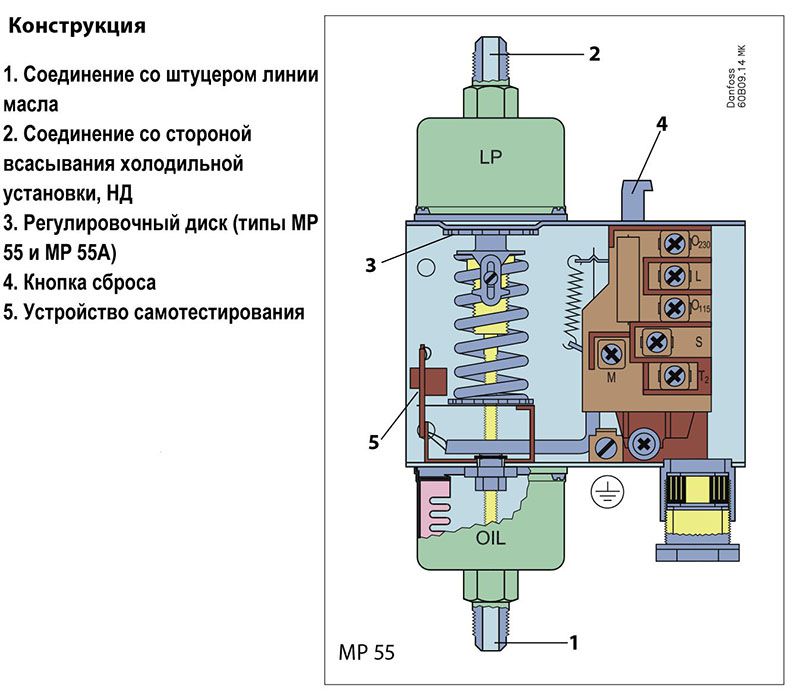

Принцип действия


Если в течение заданного промежутка времени давление масла ниже заданного, реле перепада давления отключит компрессор. Электрическая цепь разделена на две полностью отдельные цепи: цепь безопасности и рабочая цепь. Реле времени (e) в цепи безопасности включается, если давление смазочного масла, перепад давления масла (разница между давлением масляного насоса и давлением всасывания) ниже установленного значения. Реле времени выключается, если перепад давления масла больше установленного значения плюс дифференциал контактов.

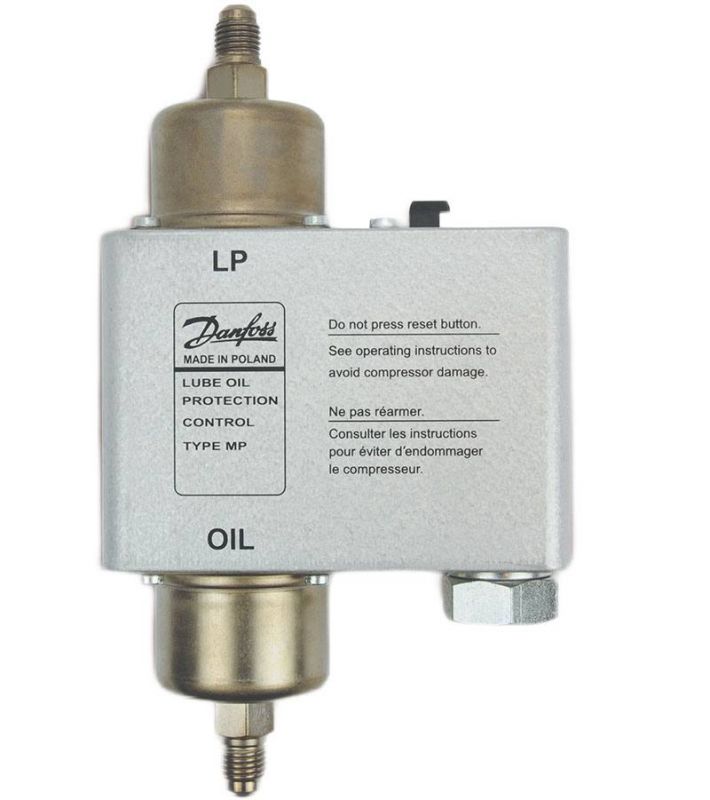

Изображения - MP, Дифференциальное реле давления
mp-differentsialnoe-rele-davleniya
Доступные для заказа модификации - MP, Дифференциальное реле давления
Код заказа Тип Размер подключения Максимальное давления Дифференциал
060B013366 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B013391 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B016791 MP54 1/4 in 17 bar 0.2 bar
060B016891 MP54 1/4 in 17 bar 0.2 bar
060B016991 MP54 1/4 in 17 bar 0.2 bar
060B017091 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017191 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017291 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017391 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017491 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B017591 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B017666 MP55A 3/8 in 17 bar 0.3 - 4.5 bar
060B017691 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B017791 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B017891 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017966 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B017991 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B018291 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B018391 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B018491 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B018566 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B018591 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B029691 MP55A M 12x1.5 17 bar 0.3 - 4.5 bar
060B029766 MP54 1/4 in 17 bar 0.2 bar
060B029791 MP54 1/4 in 17 bar 0.2 bar
060B029891 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B029991 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B100691 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B100991 MP54 1/4 in 17 bar 0.2 bar
060B101191 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B101266 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B101291 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B101366 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B101391 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B101691 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B200366 MP54 1/4 in 17 bar 0.2 bar
060B201266 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B205466 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B210991 MP54 1/4 in 17 bar 0.2 bar
060B530091 MP55E 1/4 in 17 bar 0.3 - 4.5 bar
Товары снятые с производства
060B016766 MP54 1/4 in 17 bar 0.2 bar
060B016866 MP54 1/4 in 17 bar 0.2 bar
060B017266 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B017666 MP55A G 3/8 in 17 bar 0.3 - 4.5 bar
060B029966 MP55 1/4 in 17 bar 0.3 - 4.5 bar
060B205366 MP54 1/4 in 17 bar 0.2 bar
