Автоматические комбинированные регуляторы перепада давления и расхода AVPQ


AVPQ – это комбинированный автоматический регулятор перепада давления и расход прямого действия, который используется в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AVPQ закрывается при росте перепада давления или когда достигнуто значение максимального расхода. Регулятор AVPQ состоит из регулировочного клапана с регулируемым дросселем (ограничителем расхода), регулировочного элемента с двумя мембранами и импульсных трубок. Регулирующий элемент в свою очередь сложен или из одного мембранного блока с двумя мембранами AVPQ, отладочной пружины и рукоятки, для настройки значения перепада давления, необходимого для поддержания. AVPQ – для установки на обратном трубопроводе.


Основные характеристики:

  • Номинальный диаметр, DN: 15…50 мм;
  • Максимальная пропускная способность, kvs: 0,4…25 м3/ч;
  • Диапазон расхода: 0,015-15 м3/ч;
  • Номинальное давление, РN: 25 бар;
  • Диапазоны настройки перепада давления Δps: 0,2-1,0/0,3-2,0 бар;
  • Перепад давления на дросселе Δpb: 0,2 бар;
  • Регулируемая среда: подготовлена ​​вода/водный раствор гликоля до 30 %, температурой от 2 до 150 °С;
  • Соединения: - наружная резьба (+ соединительные фитинги); - фланцы. • Удовлетворяют требованиям Директивы 97/23/ЕС «Оборудование, работающее под давлением».

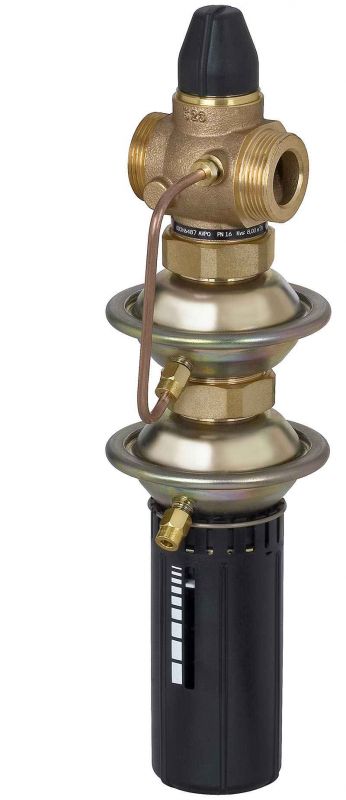

Изображения - AVPQ, Автоматические комбинированные регуляторы
avpq-avtomaticheskie-kombinirovannye-regulyatory
Доступные для заказа модификации - AVPQ, Автоматические комбинированные регуляторы
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003H6477 AVPQ 15 mm 1,6 m3/h 0,06 - 1,4 m3/h 2 - 120 °C
003H6478 AVPQ 15 mm 2,5 m3/h 0,08 - 1,8 m3/h 2 - 120 °C
003H6479 AVPQ 15 mm 4 m3/h 0,09 - 2,7 m3/h 2 - 150 °C
003H6480 AVPQ 20 mm 6,3 m3/h 0,1 - 4,5 m3/h 2 - 150 °C
003H6481 AVPQ 25 mm 8 m3/h 0,1 - 6 m3/h 2 - 150 °C
003H6482 AVPQ 32 mm 10 m3/h 0,15 - 7,3 m3/h 2 - 150 °C
003H6483 AVPQ 15 mm 1,6 m3/h 0,06 - 1,4 m3/h 2 - 150 °C
003H6484 AVPQ 15 mm 2,5 m3/h 0,08 - 1,8 m3/h 2 - 150 °C
003H6485 AVPQ 15 mm 4 m3/h 0,09 - 2,7 m3/h 2 - 150 °C
003H6486 AVPQ 20 mm 6,3 m3/h 0,1 - 4,5 m3/h 2 - 150 °C
003H6487 AVPQ 25 mm 8 m3/h 0,1 - 6 m3/h 2 - 150 °C
003H6488 AVPQ 32 mm 10 m3/h 0,15 - 7,3 m3/h 2 - 150 °C
003H6531 AVPQ 15 mm 1,6 m3/h 0,03 - 0,9 m3/h 2 - 150 °C
003H6532 AVPQ 15 mm 2,5 m3/h 0,07 - 1,6 m3/h 2 - 150 °C
003H6533 AVPQ 15 mm 4 m3/h 0,07 - 2,2 m3/h 2 - 150 °C
003H6534 AVPQ 20 mm 6,3 m3/h 0,16 - 3,5 m3/h 2 - 150 °C
003H6535 AVPQ 25 mm 8 m3/h 0,2 - 4,5 m3/h 2 - 150 °C
003H6536 AVPQ 32 mm 12,5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6537 AVPQ 40 mm 16 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6538 AVPQ 50 mm 20 m3/h 0,8 - 15 m3/h 2 - 150 °C
003H6539 AVPQ 15 mm 1,6 m3/h 0,03 - 0,9 m3/h 2 - 150 °C
003H6540 AVPQ 15 mm 2,5 m3/h 0,07 - 1,6 m3/h 2 - 150 °C
003H6541 AVPQ 15 mm 4 m3/h 0,07 - 2,4 m3/h 2 - 150 °C
003H6542 AVPQ 20 mm 6,3 m3/h 0,16 - 3,5 m3/h 2 - 150 °C
003H6543 AVPQ 25 mm 8 m3/h 0,2 - 4,5 m3/h 2 - 150 °C
003H6544 AVPQ 32 mm 12,5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6545 AVPQ 40 mm 16 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6546 AVPQ 50 mm 20 m3/h 0,8 - 15 m3/h 2 - 150 °C
003H6563 AVPQ 32 mm 12,5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6564 AVPQ 40 mm 20 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6565 AVPQ 50 mm 25 m3/h 0,8 - 15 m3/h 2 - 150 °C
003H6566 AVPQ 32 mm 12,5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6567 AVPQ 40 mm 20 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6568 AVPQ 50 mm 25 m3/h 0,8 - 15 m3/h 2 - 150 °C
