AVPQ 4, Комбинированные регуляторы давления и расхода, фланцы, резьба

AVPQ 4, Комбинированные регуляторы давления и расхода, фланцы, резьба
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 2164.00 - 3232.00 EUR

Комбинированные регуляторы перепада давления и расхода AVPQ 4, фланцы внешняя резь для монтажа на подающем трубопроводе


AVPQ и AVPQ4 - это комбинированный автоматический регулятор перепада давления и расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AVPQ (4) закрывается при росте перепад давления или когда достигнуто значение максимального расхода. Регулятор AVPQ (4) состоит из регулирующего клапана с регулируемым дросселем (ограничителем расхода), регулирующего элемента с двумя мембранами и импульсных трубок. Регулировочный элемент в свою очередь составлен или с одной мембранного блока с двумя мембранами (AVPQ) или из двух независимых мембранных блоков (AVPQ4), отладочной пружины и рукоятки для настройки значения перепада давления, необходимого для поддержания.
AVPQ4 - для монтажа на подающем трубопроводе;
AVPQ - для монтажа на обратном трубопроводе.


Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 50 мм;
  • Максимальная пропускная способность, kvs: 0,4 ... 25 м3/час;
  • Диапазон расхода: 0,015-15 м3 / час;
  • Номинальное давление, РN: 25 бар;
  • Диапазоны настройки перепада давления Δps: 0,2-1,0 / 0,3-2,0 бар;
  • Перепад давления на дросселе Δpb 0,2 бар;
  • Регулируемое среда: подготовленная вода / водный раствор гликоля до 30%, температурой от 2 до 150 °С;
  • Соединение:
    • внешняя резьба (+ соединительные фитинги),
    • фланцы.
Изображения - AVPQ 4, Комбинированные регуляторы давления и расхода, фланцы, резьба

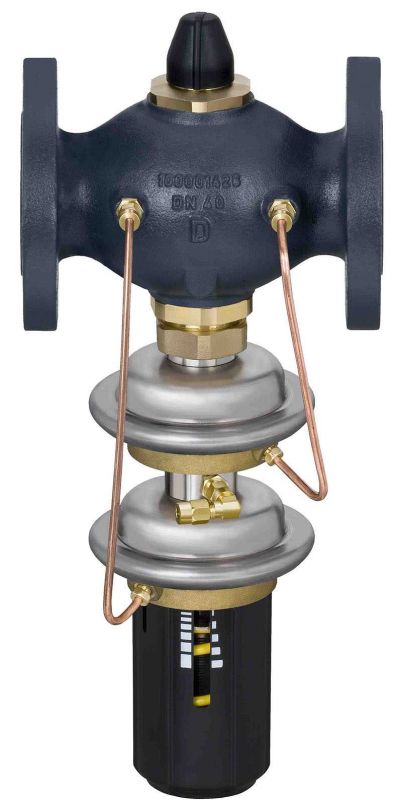

avpq-4-flantsy

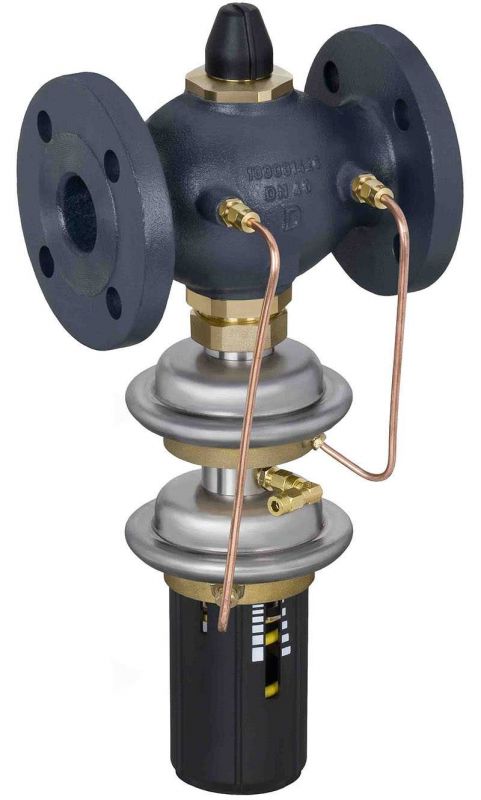

avpq-i-avpq4-eto-kombinirovannyj-avtomaticheskij-regulyator-perepada-davleniya-i-rashoda-pryamogo-dejstviya
Доступные для заказа модификации - AVPQ 4, Комбинированные регуляторы давления и расхода, фланцы, резьба
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003H6569 AVPQ 4 32 mm 12,5 m3/h 0,2 - 1 bar 150 °C
003H6570 AVPQ 4 40 mm 20 m3/h 0,2 - 1 bar 150 °C
003H6571 AVPQ 4 50 mm 25 m3/h 0,2 - 1 bar 150 °C
003H6572 AVPQ 4 32 mm 12,5 m3/h 0,3 - 2 bar 150 °C
003H6573 AVPQ 4 40 mm 20 m3/h 0,3 - 2 bar 150 °C
003H6574 AVPQ 4 50 mm 25 m3/h 0,3 - 2 bar 150 °C
