AFPQ 4, Регулировочные элементы комбинированные перепада давления и расхода
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

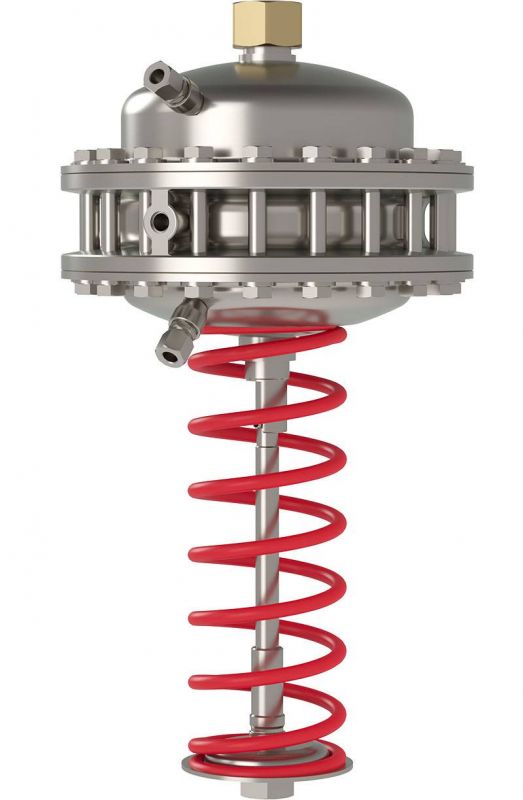

Регулировочные элементы AFPQ 4, комбинированные перепада давления и расхода для монтажа на подающем трубопроводе

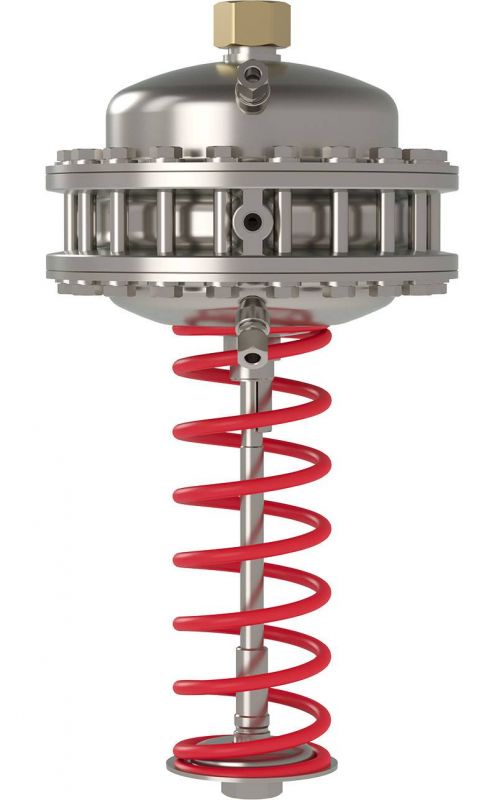

AFPQ/VFQ2, AFPQ4/VFQ2 - это комбинированный автоматический регулятор перепада давления и расхода прямого действия, который используется в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AFPQ (4) закрывается при росте перепад давления или когда достигнуто значение максимального расхода. Регулятор AFPQ (4) состоит из регулирующего клапана VFQ2 с регулируемым дросселем (ограничителем расхода), регулирующего элемента и импульсных трубок. Регулировочный элемент AFPQ (4) в свою очередь составлен из двух независимых мембранных блоков для регулирования перепада давления и расхода, и отладочной пружины для настройки значения перепада давления, необходимого для поддержания.
AFPQ4 - для монтажа на подающем трубопроводе;
AFPQ - для монтажа на обратном трубопроводе.
Основные характеристики:
- Номинальный диаметр, DN: 15 ... 250 мм;
- Максимальная пропускная способность, kvs 4,0 ... 400 м3 / час;
- Диапазон расхода: 0,1-250 м3 / час;
- Номинальное давление, РN: 16, 25 бар;
- Диапазоны настройки перепада давления Δps: 0,1-0,7 / 0,15-1,5 бар;
- Перепад давления на дросселе Δpb 0,2 бар или 0,5 бар;
- Регулируемое среда: подготовленная вода / водный раствор гликоля до 30%, температурой 2 ... 140/150/200 ° С.
Соединение:
- Фланцы.
Документация для - AFPQ 4, Регулировочные элементы комбинированные перепада давления и расхода
Изображения - AFPQ 4, Регулировочные элементы комбинированные перепада давления и расхода
Доступные для заказа модификации - AFPQ 4, Регулировочные элементы комбинированные перепада давления и расхода
Код заказа | Тип | DN, мм | kvs m3/h | Диапазон настройки |
Tmax °C |
003G1033 | AFPQ4 | 40 mm | – | 0,1 -1,5/0,5 m3/h | 2 - 150 °C |
003G1034 | AFPQ4 | 40 mm | – | 0,1 - 0,7/0,2 m3/h | 2 - 150 °C |
003G1035 | AFPQ4 | 40 mm | – | 0,1 - 0,7/0,3 m3/h | 2 - 150 °C |
003G1036 | AFPQ4 | 40 mm | – | 0,1 - 0,7/0,4 m3/h | 2 - 150 °C |
