ПАТ «МЗВКК»

   Розташування: вул. Елеваторна, 1, Миронівка, Київська обл.
Період: 01.03.2020 - 30.04.2020
Мета: Спроектувати і реалізувати комплексну систему управління

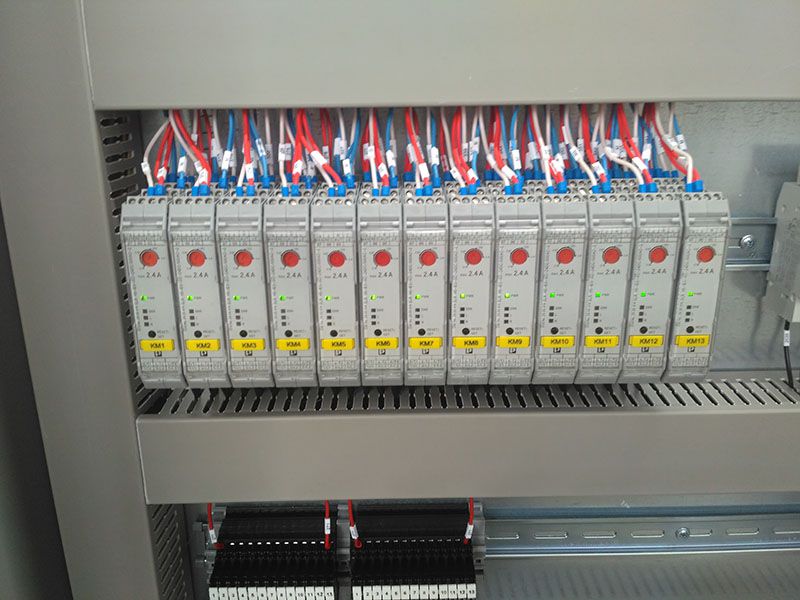

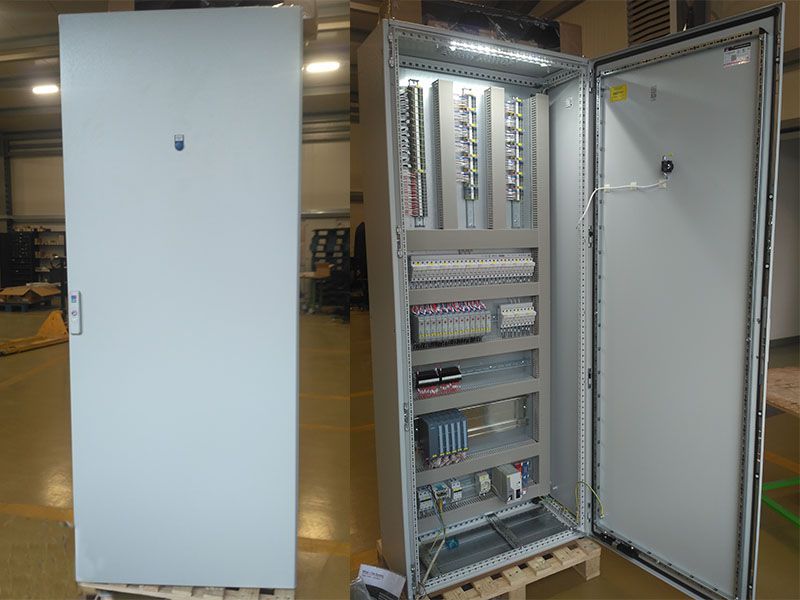

Шафа управління для ПАТ «МЗВКК»

В рамках технічного переоснащення складу мінеральної сировини ПАТ «Миронівський завод по виготовленню круп и комбікормів», фахівцями виробничої компанії «ЮГОВ-Проект» була спроектована і реалізована комплексна система управління, призначена для:
  • автоматичного пуску і зупинки технологічного обладнання;
  • вибору та запуску технологічних маршрутів;
  • контролю роботи технологічного обладнання і ведення протоколів зупинок і аварійних ситуацій;
  • обліку наявності та зберігання мінеральної сировини;
  • протоколювання роботи оператора.

Основний режим роботи системи при експлуатації - безпосереднє цифрове управління з можливістю управління технологічними механізмами за місцем (вивантаження вагонів).
Головна особливість проекту полягає в застосуванні розділеної схеми автоматичної системи управління процесом. При цьому панелі контролера розташовані на різних висотних відмітках об'єкта. Виходячи з цієї умови, був розроблений унікальний проект, здійснюваний в два етапи і охоплює верхній і нижній рівень технологічної схеми цеху попереднього змішування

Центральний процесор розташовується в шафі управління ШКЦП. Збір даних відбувається з двох додаткових шаф контролера ШК1 і ШК2. ШК-1 розташований на нижньому поверсі і збирає дані з датчиків нижнього рівня, положення ручних засувок, пульта управління вивантаженням вагонів (ПУВВ) і датчиків найближчого обладнання. Шафа контролера ШК-2, розташований на верхньому поверсі, в центральній частині бункерів і збирають дані з датчиків верхнього рівня, положення автоматичних електрозасувок і електроклапанів і датчиків найближчого обладнання. Всі шафи харчуються від силових панелей ШС. При цьому дотримується алгоритм роботи технологічного обладнання.


Система виконує наступні функції:

  • функція ручного дистанційного керування, обраним оператором технологічним обладнанням
  • функція автоматичного пуску-зупинки
  • функція аварійної зупинки технологічного обладнання
  • функція зупинки обладнання при зникненні обміну між контролерами
  • видача інформації про стан всього технологічного обладнання на комп'ютер
  • ведення протоколу роботи технологічного обладнання з фіксацією порушень режимів роботи
  • подача звукового сигналу при запусках технологічного обладнання
  • видача звукових і світлових сигналів при порушеннях заданих технологічних режимів.
