ПАО «МЗВКК»

   Расположение: ул.Элеваторная, 1, Мироновка, Киевская обл.
Период: 01.03.2020 - 30.04.2020
Цель: Спроектировать и реализовать комплексную систему управления

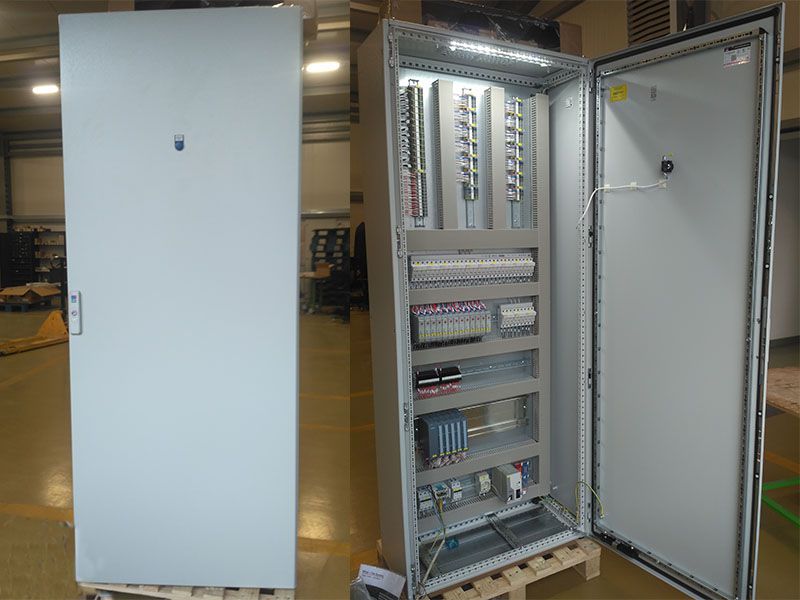

Шкаф управления для ПАО «МЗВКК»

В рамках технического переоснащения склада минерального сырья ПАО «Мироновский завод по выготовлению круп и комбикормов», специалистами производственной компании «ЮГОВ-Проект» была спроектирована и реализована комплексная система управления, предназначенная для:
  • автоматического пуска и остановки технологического оборудования;
  • выбора и запуска технологических маршрутов;
  • контроля работы технологического оборудования и ведения протоколов остановок и аварийных ситуаций;
  • учета наличия и хранения минерального сырья;
  • протоколирования работы оператора.

Основной режим работы системы при эксплуатации - непосредственное цифровое управление с возможностью управления технологическими механизмами по месту (выгрузки вагонов).
Главная особенность проекта заключается в применении разделенной схемы автоматической системы управления процессом. При этом панели контроллера расположены на разных высотных отметках объекта. Исходя из этого условия, был разработан уникальный проект, осуществляемый в два этапа и охватывающий верхний и нижний уровень технологической схемы цеха предварительного смешивания

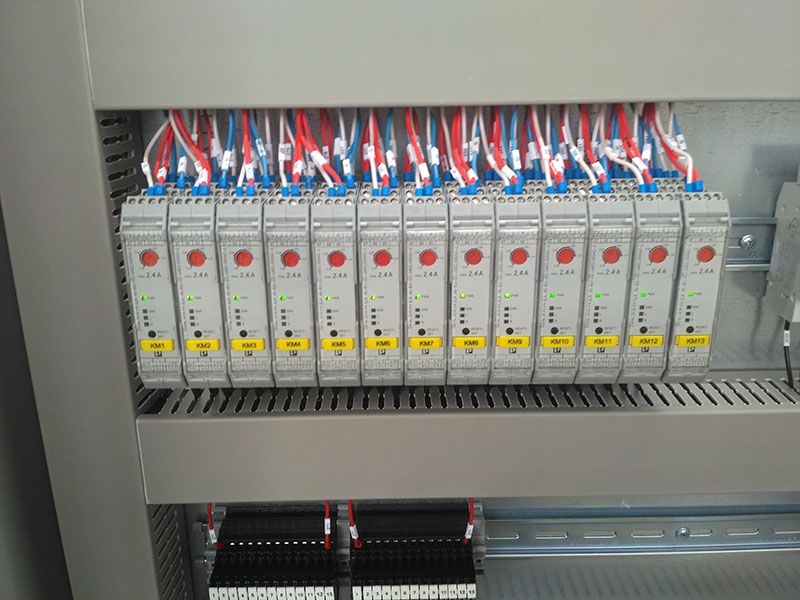

Центральный процессор располагается в шкафу управления ШКЦП. Сбор данных происходит из двух дополнительных шкафов контроллера ШК1 и ШК2 . ШК-1 расположен на нижнем этаже и собирает данные с датчиков нижнего уровня, положения ручных задвижек, пульта управления выгрузкой вагонов (ПУВВ) и датчиков ближайшего оборудования. Шкаф контроллера ШК-2, расположен на верхнем этаже, в центральной части бункеров и собирают данные с датчиков верхнего уровня, положения автоматических электрозадвижек и электроклапанов и датчиков ближайшего оборудования. Все шкафы питаются от силовых панелей ШС. При этом соблюдается алгоритм работы технологического оборудования.


Система выполняет следующие функции:

  • функция ручного дистанционного управления, выбранным оператором технологическим оборудованием
  • функция автоматического пуска-остановки
  • функция аварийной остановки технологического оборудования
  • функция остановки оборудования при исчезновении обмена между контроллерами
  • выдача информации о состоянии всего технологического оборудования на компьютер
  • ведение протокола работы технологического оборудования с фиксацией нарушений режимов работы
  • подача звукового сигнала при запусках технологического оборудования
  • выдача звуковых и световых сигналов при нарушениях заданных технологических режимов.
