ТОВ «ДП Зернятко»

Один з найцікавіших та примірних об'єктів на якому виконувалось керівництво всіх поетапних робіт від самого початку і до завершення будівництва. Комплекс по зберіганню зерна розташований в чудовому місті Мена. Будівництво було розділено замовником на дві черги. Зважено виконано технологічне обладнання яке дозволяє проводить приймання зерна одним урагом без простою та скупчення машин на території елеватора

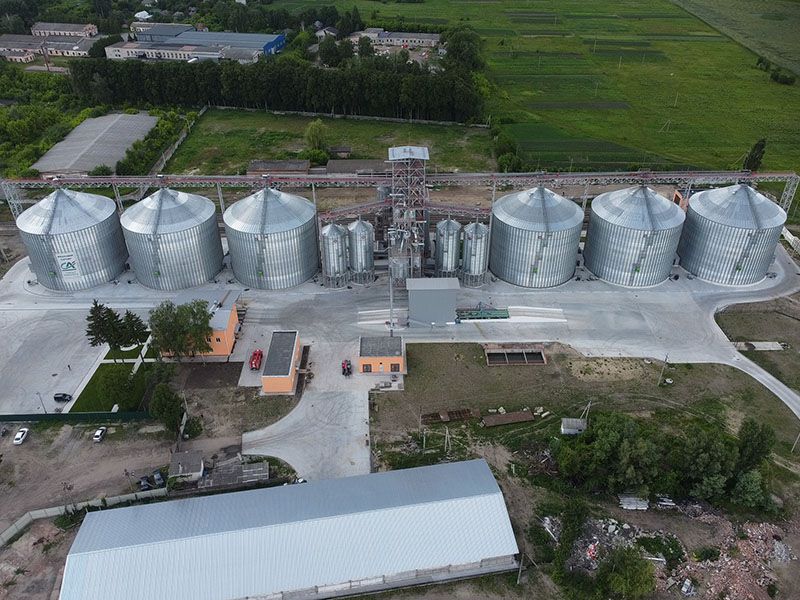

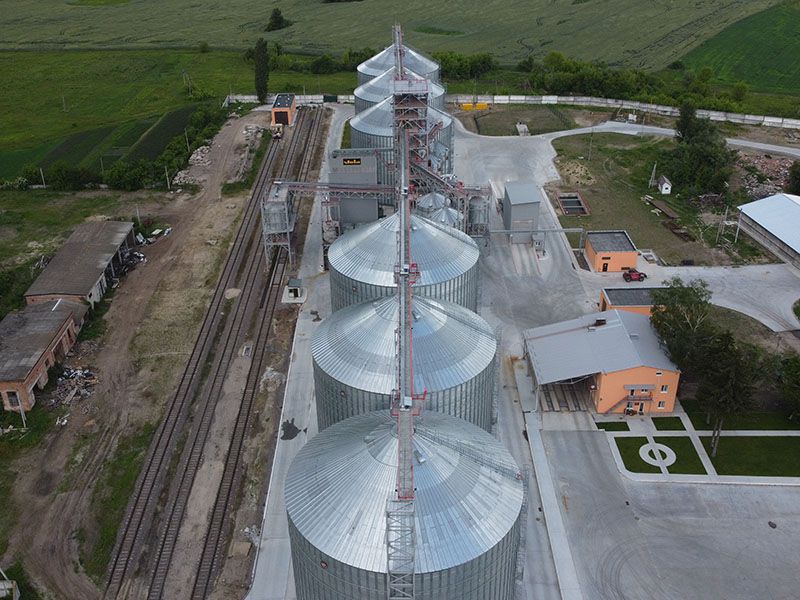

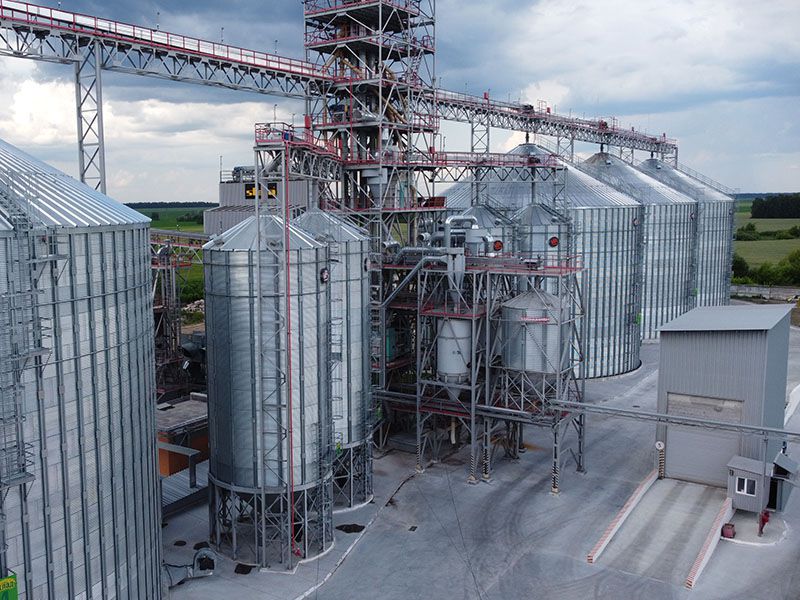

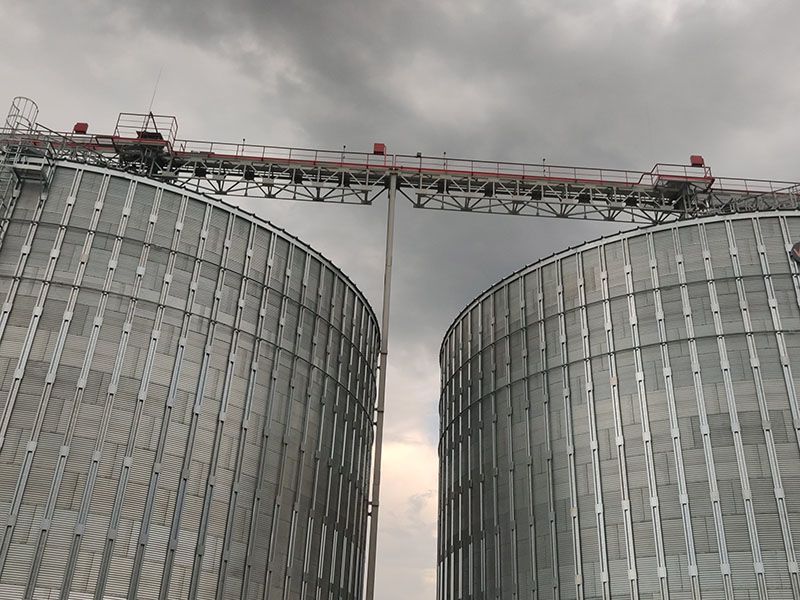

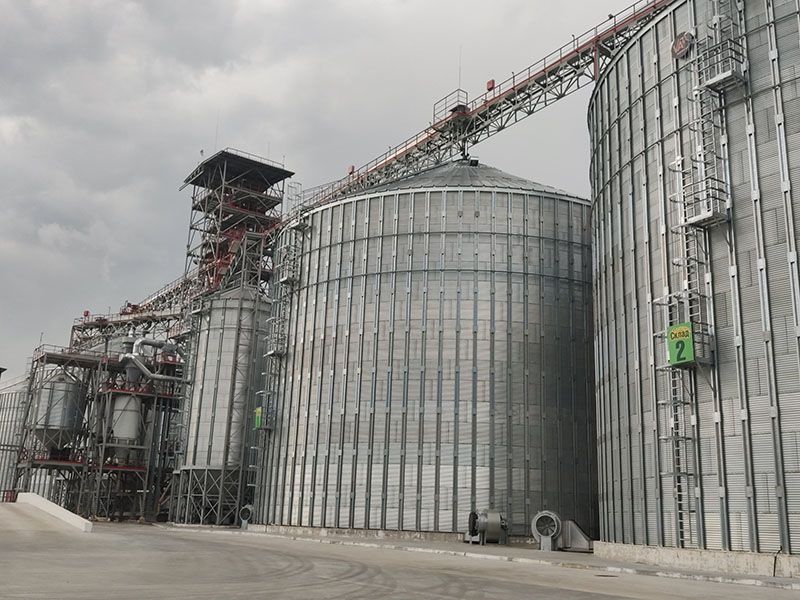

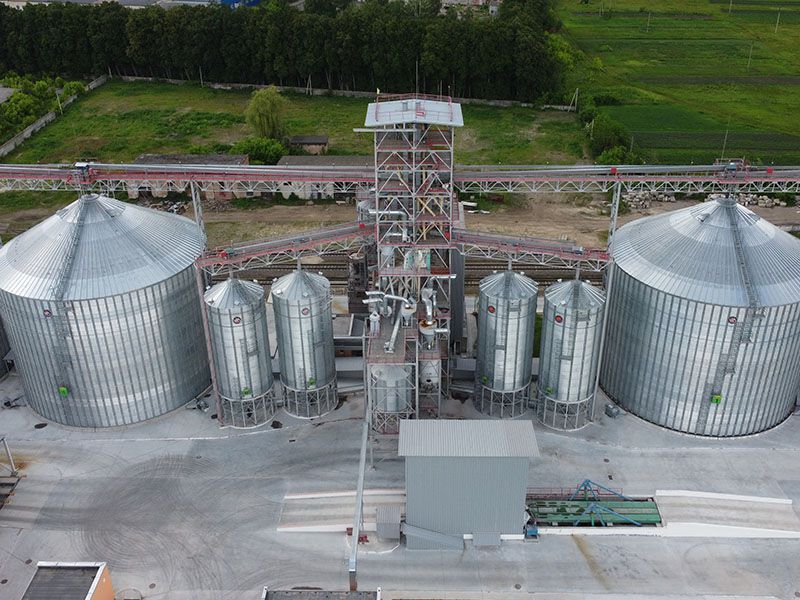

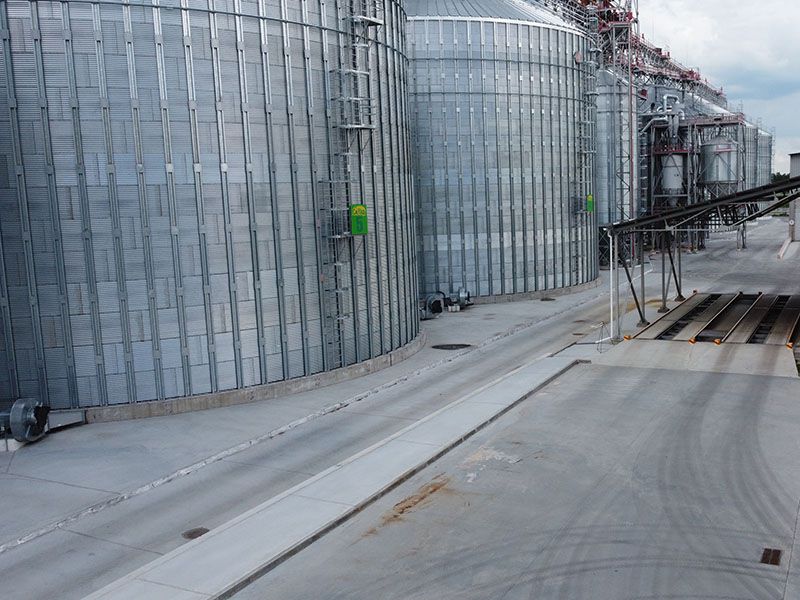

Для ознайомлення з комлексом хотілось показати трішки панорамних фото, та показати всю красу елеватора якій вже завершено та активно працює рік за роком без яких там нюансів

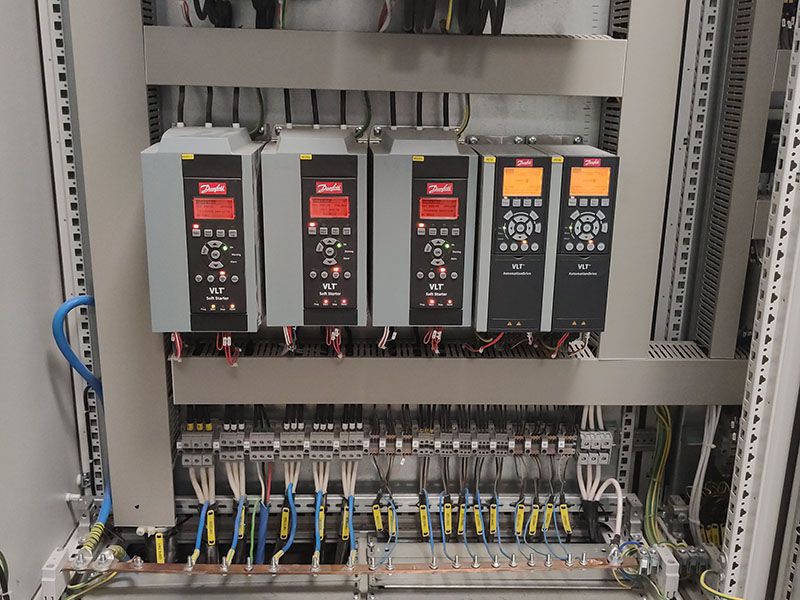

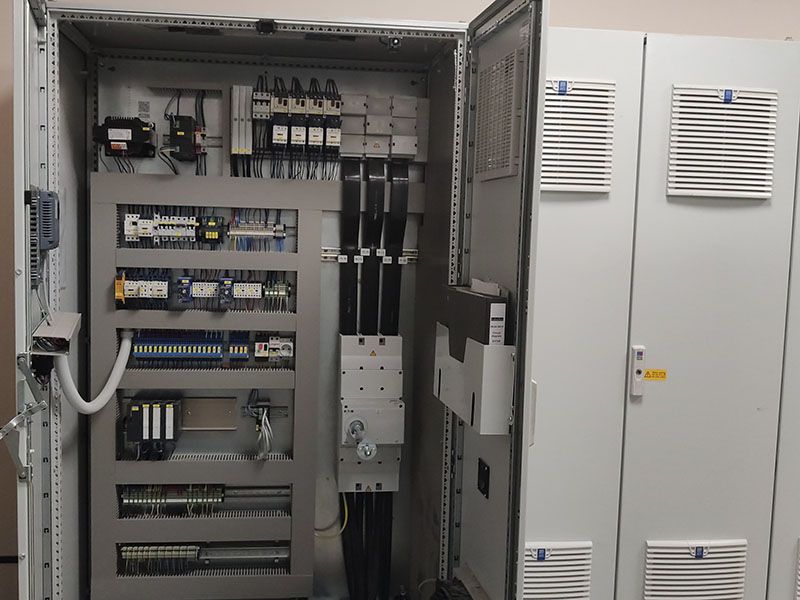

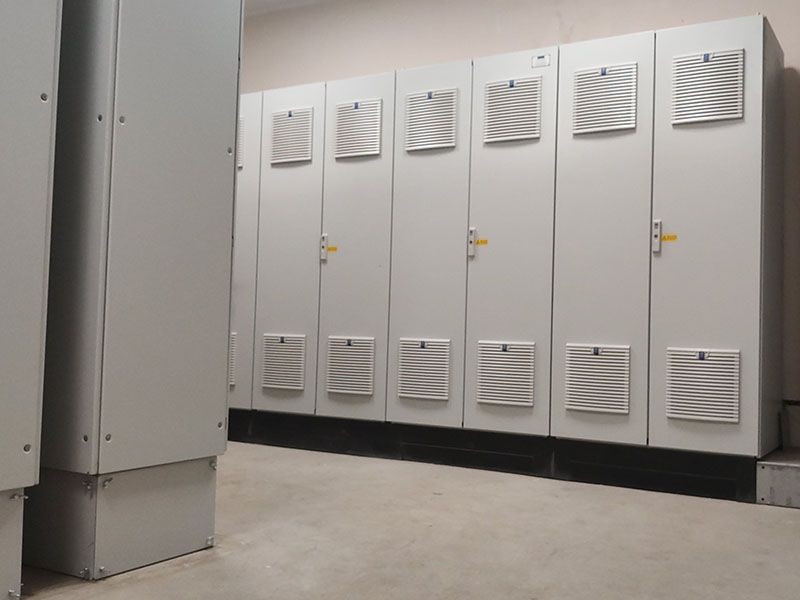

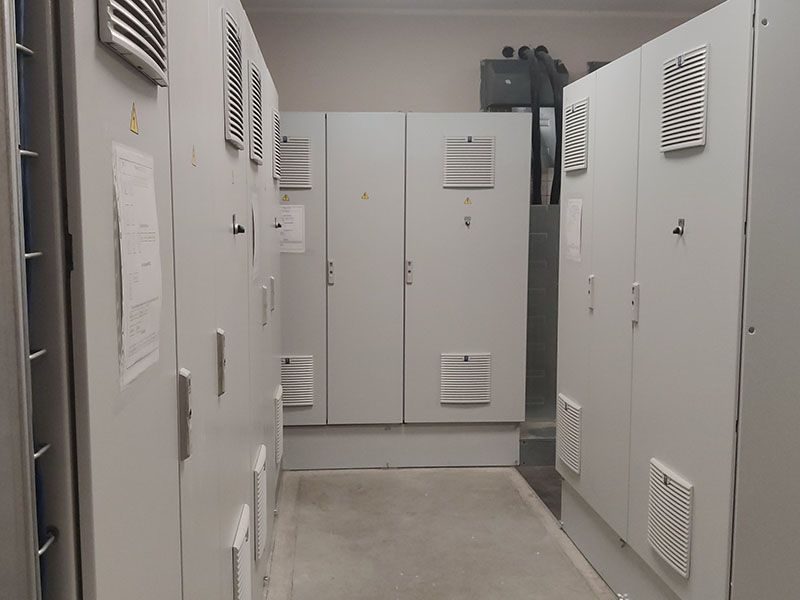

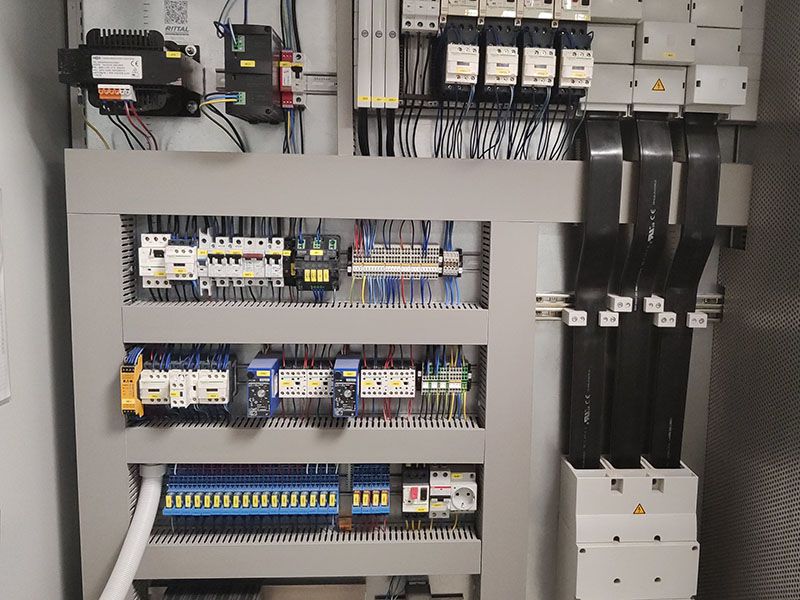

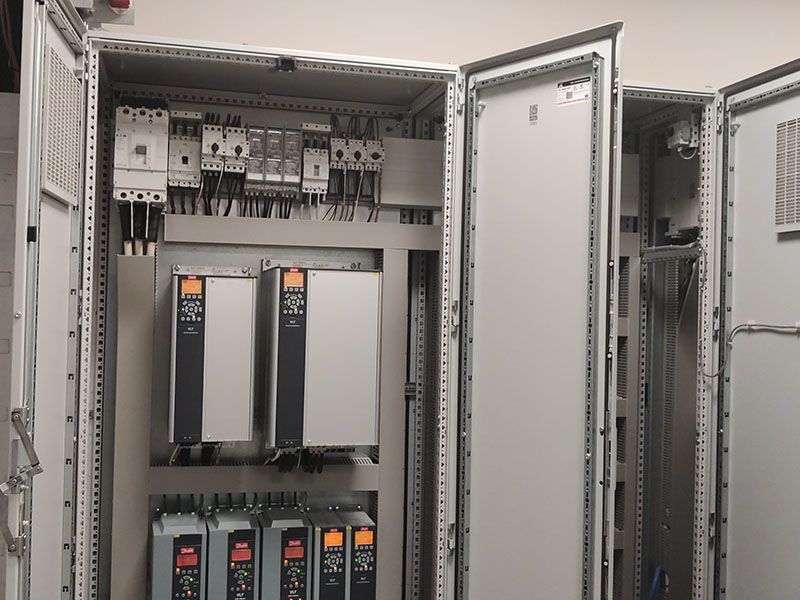

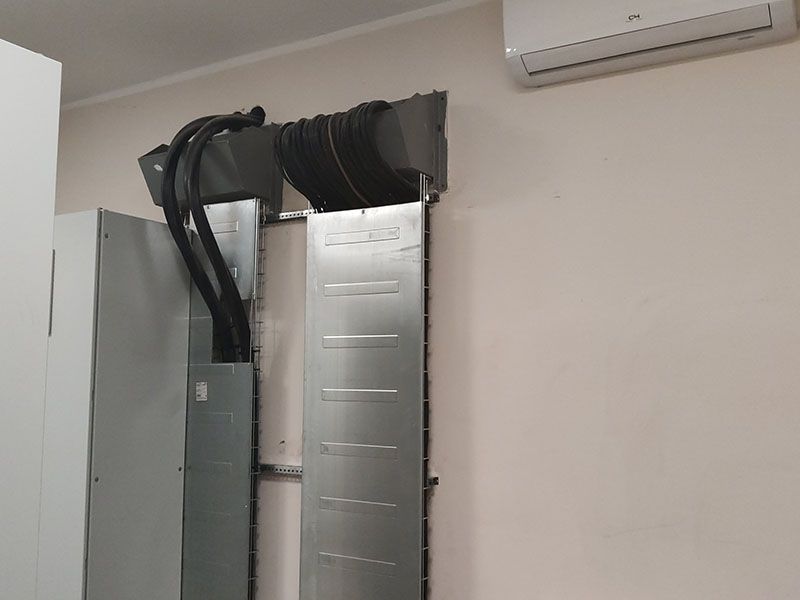

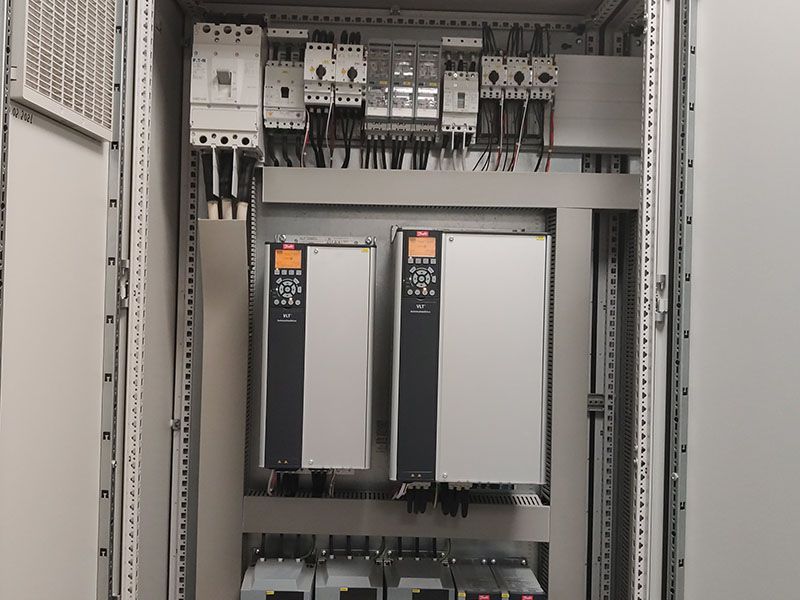

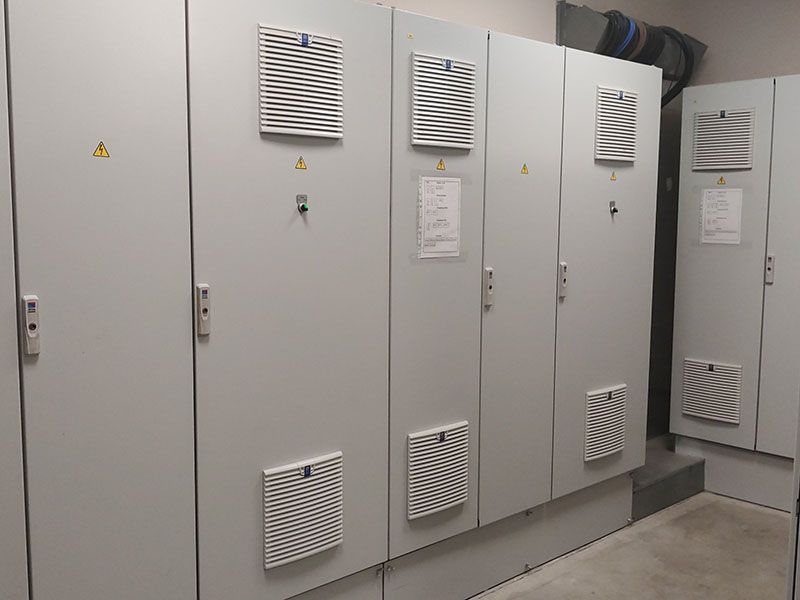

В РП 0,4 Кв. при операторській було розраховано так що туди були поміщені шафи керування сушарки. Виконання монтажу сушарки (дивимось розділ «Сушарки» Stella). Обладнання було встановлено на базі пристрою плавного пуску Soft Starter MCD 500, Перетворювача частоти VLT Automation Drive FC 302, EATON та корпусів Rittal VX

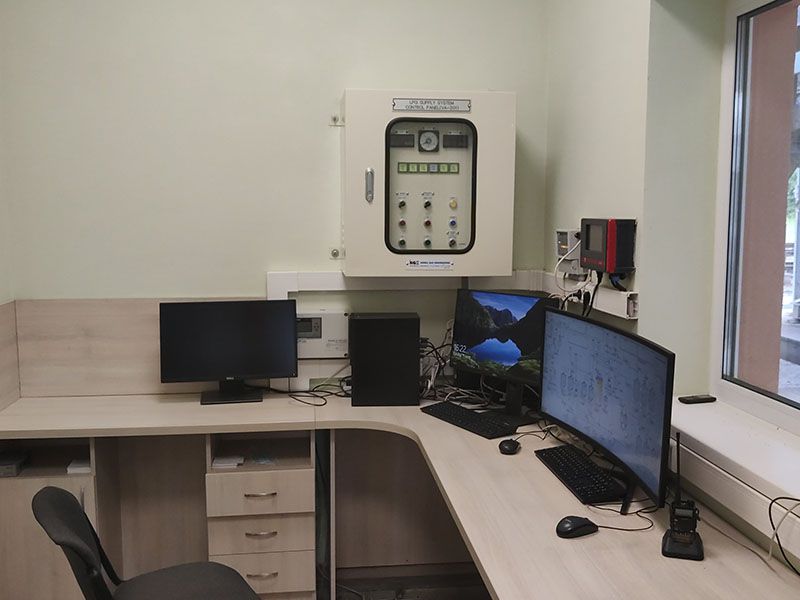

Операторська для управління всім технологічним процесом та програма яка була написана нашими програмістами. Один із важливих факторів внашій праці це те, що ми робимо всі роботи під ключ, а саме тому і дбаємо за працездатність усього комплексу

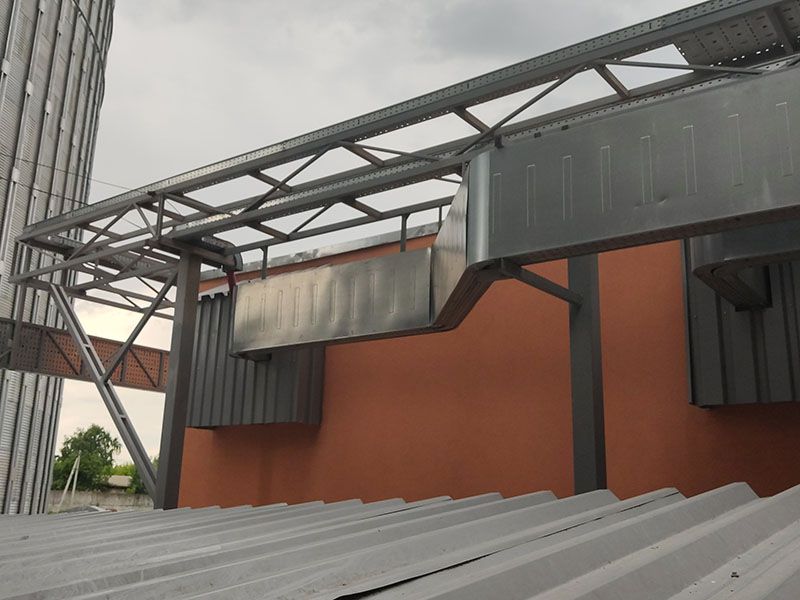

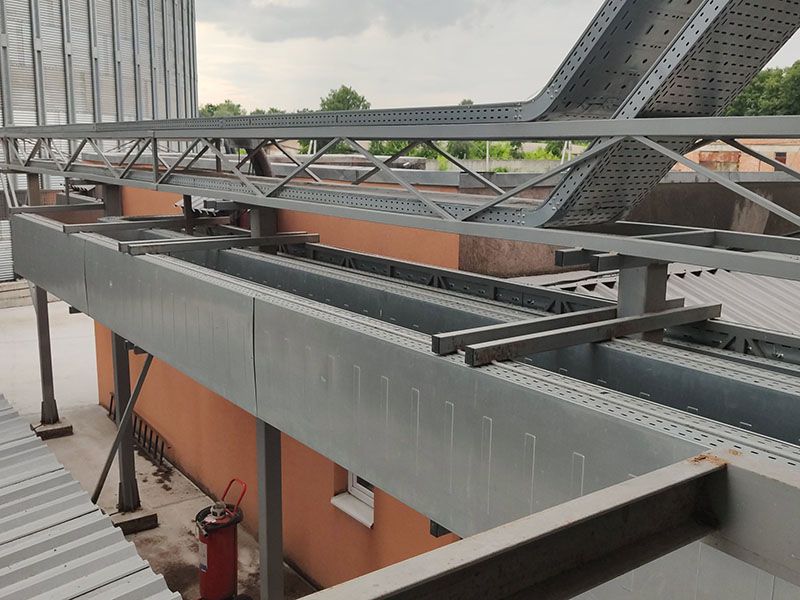

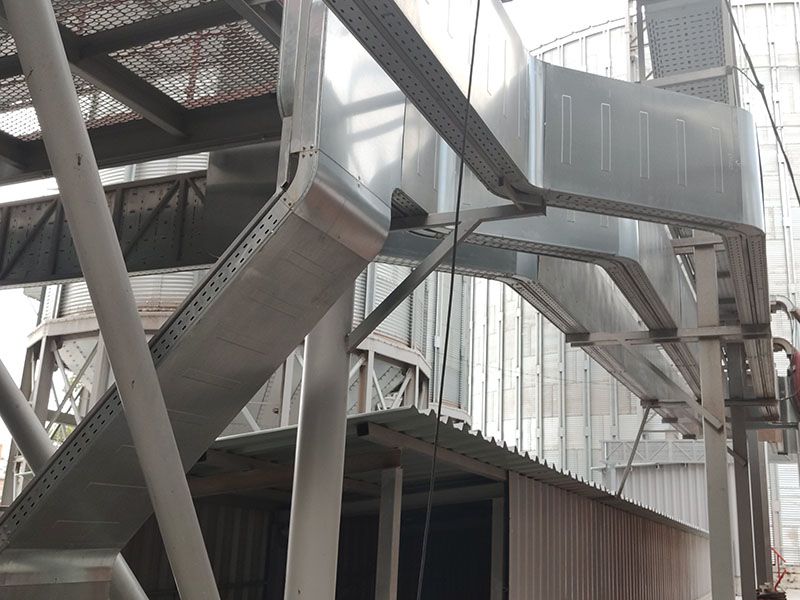

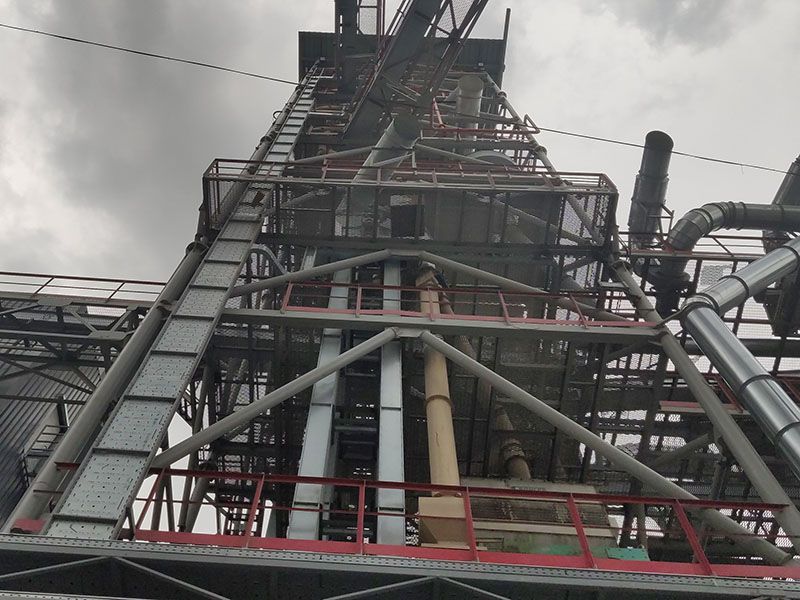

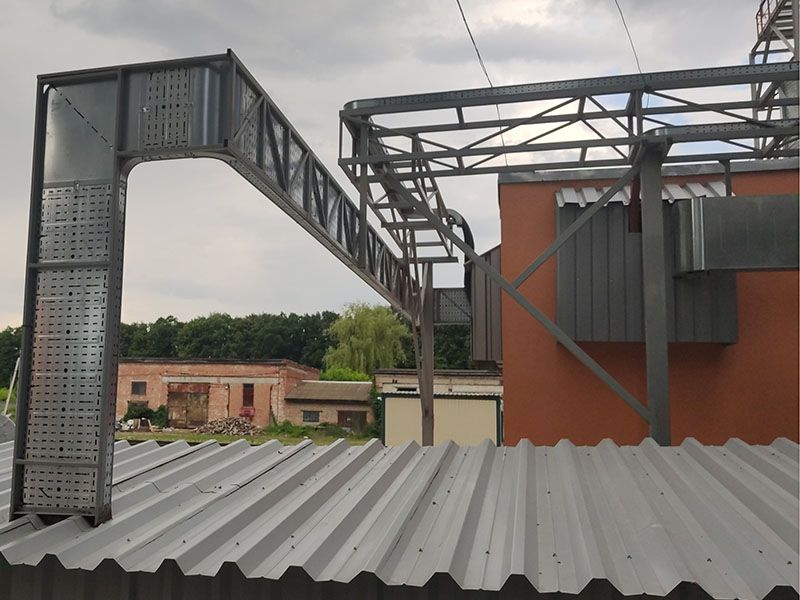

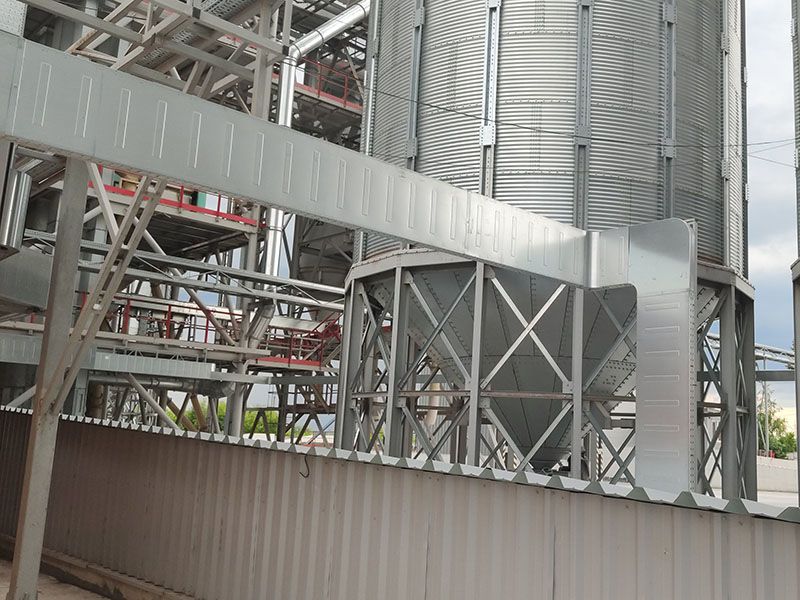

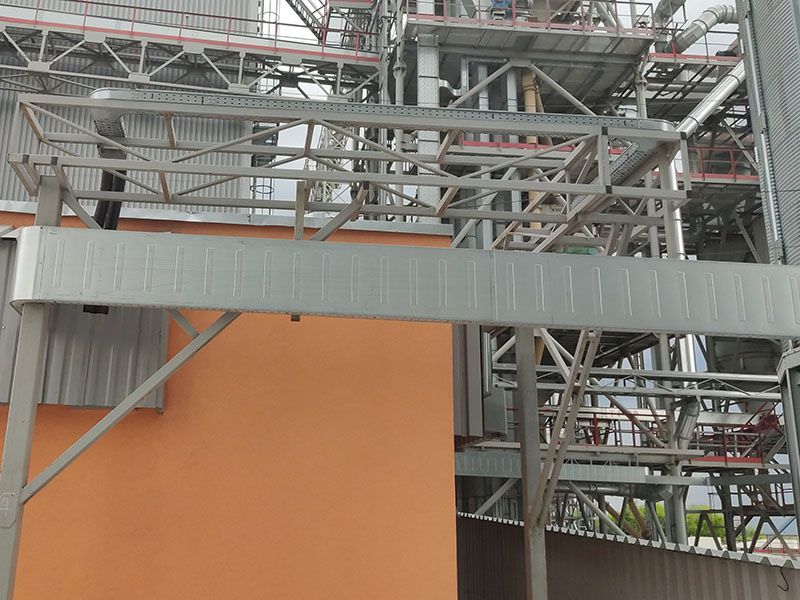

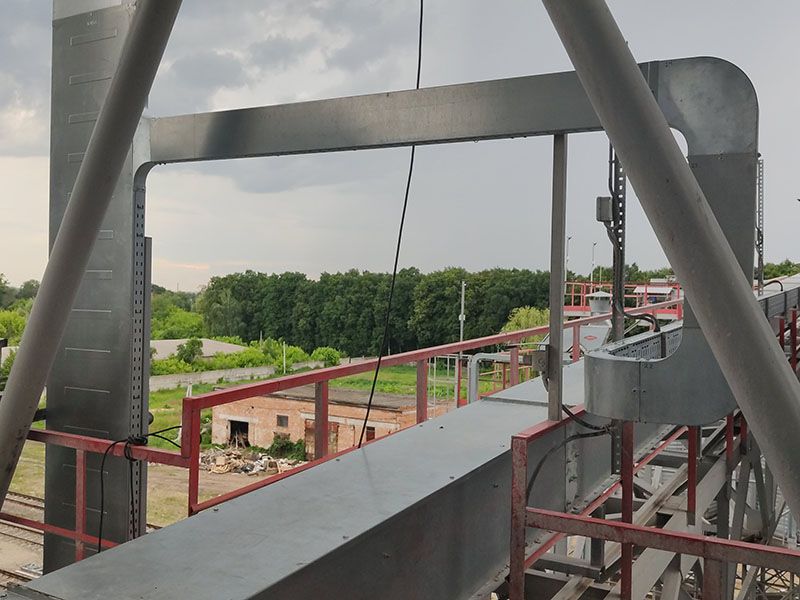

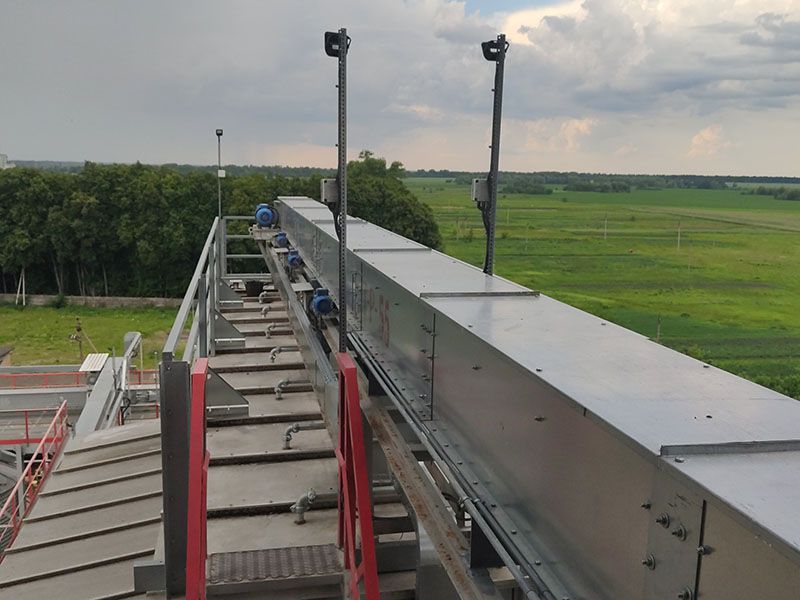

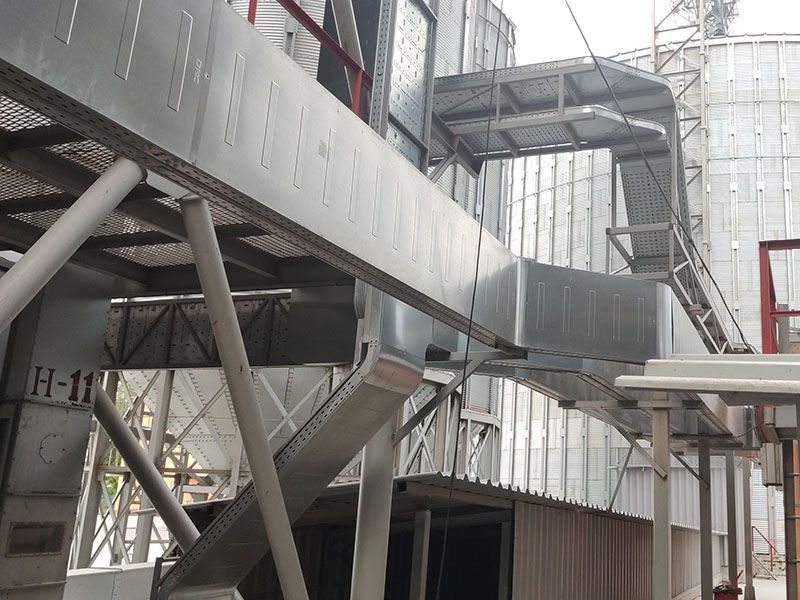

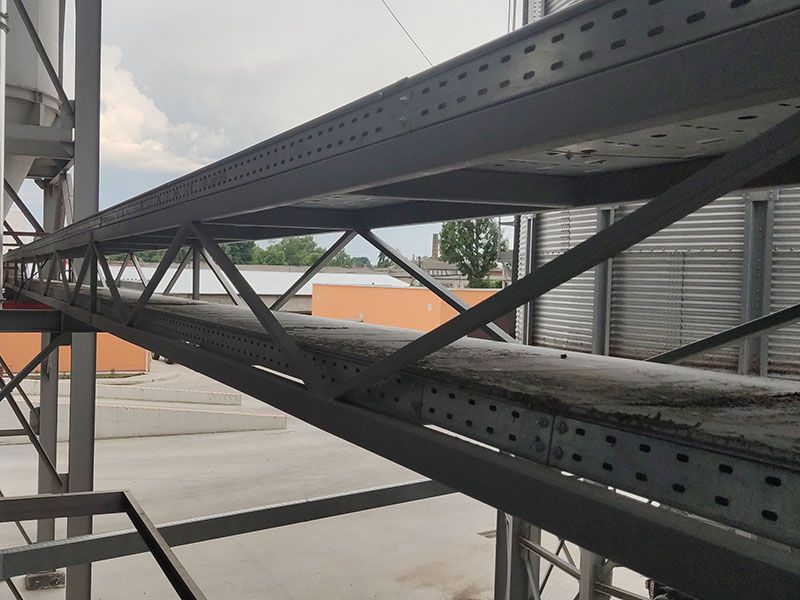

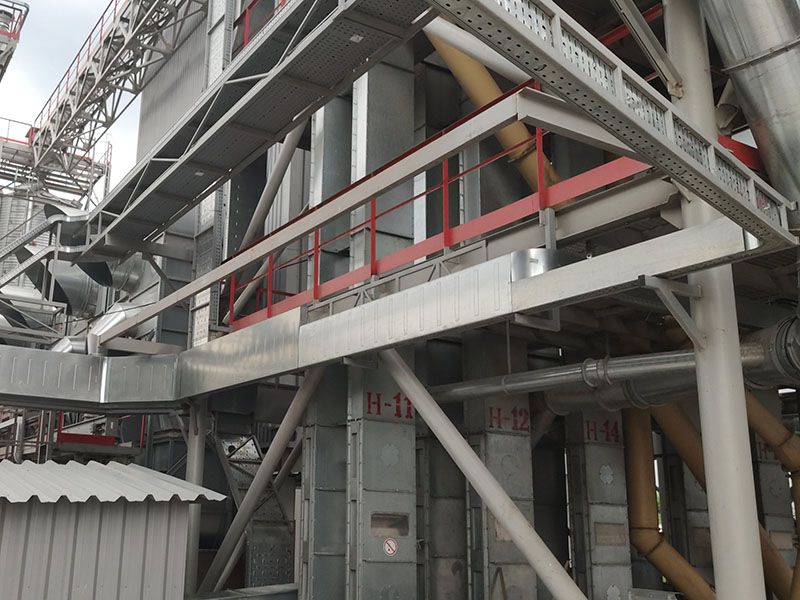

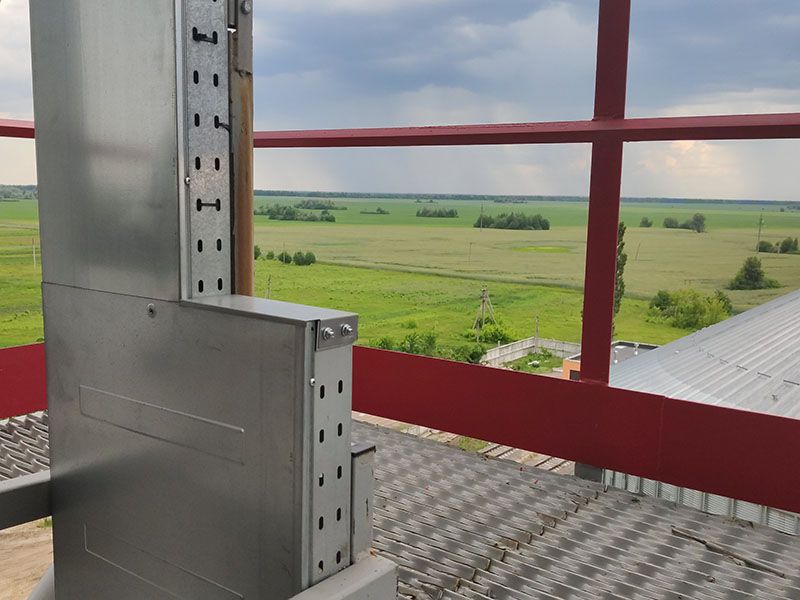

Паралельно активно йшов процес встановлення естакад та кабельних лотків. Важливо було розподілити рівні таким чином щоб це дало можливість зробити компактними всю трасу кабельних лотків та естакад і розподіли їх у невеличкому просторі. Звертаємо вашу увагу на розташовану основну масу металоконструкцій на невеликому клаптику землі, місцями 2-3 рівневі траси всі можливі вигини, повороти, підземні галереї та перекидання з однієї сторони на іншу

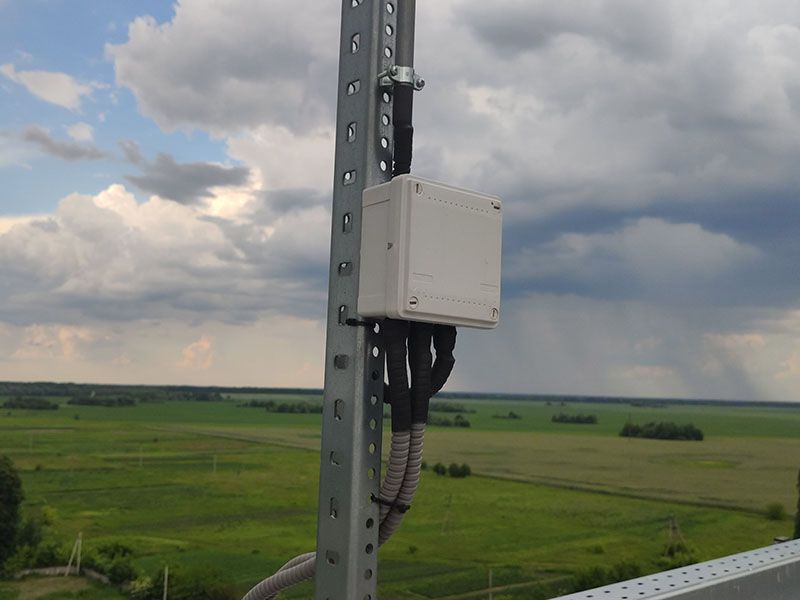

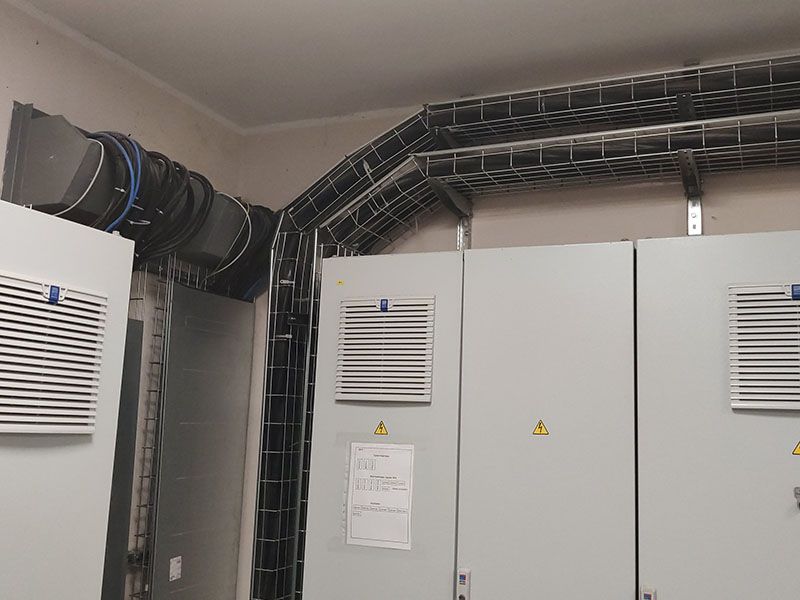

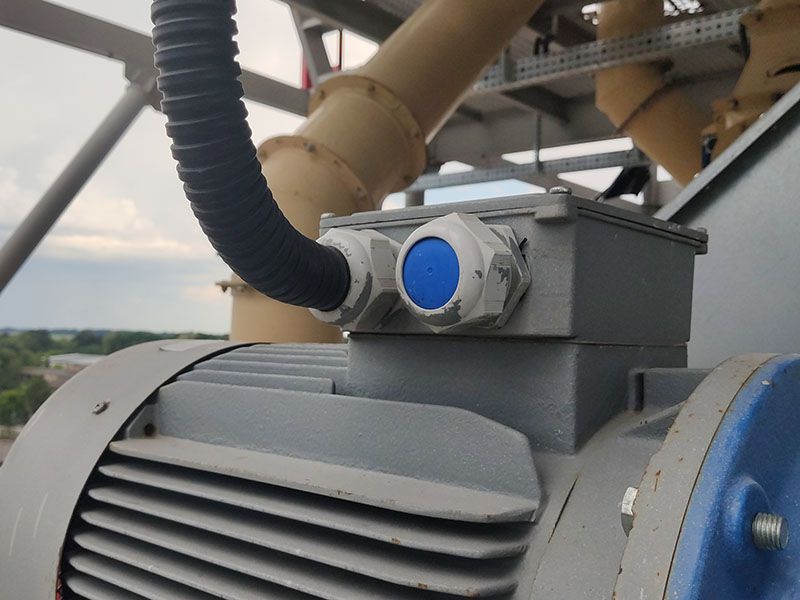

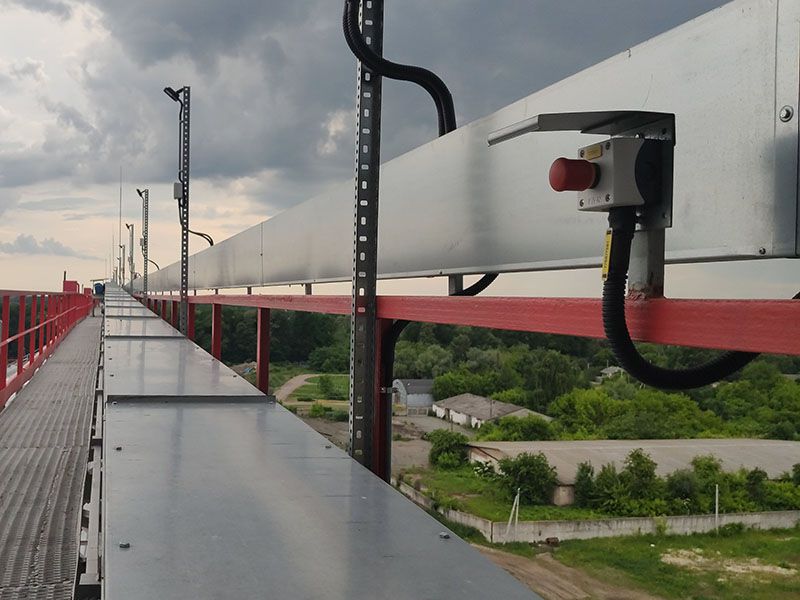

Прокладання кабелю по лоткам, та виведення на кінцеві підключення

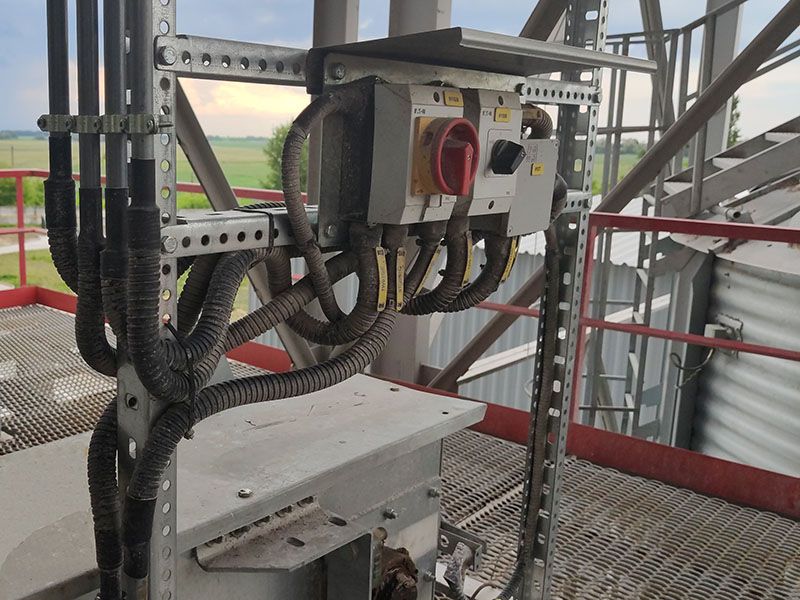

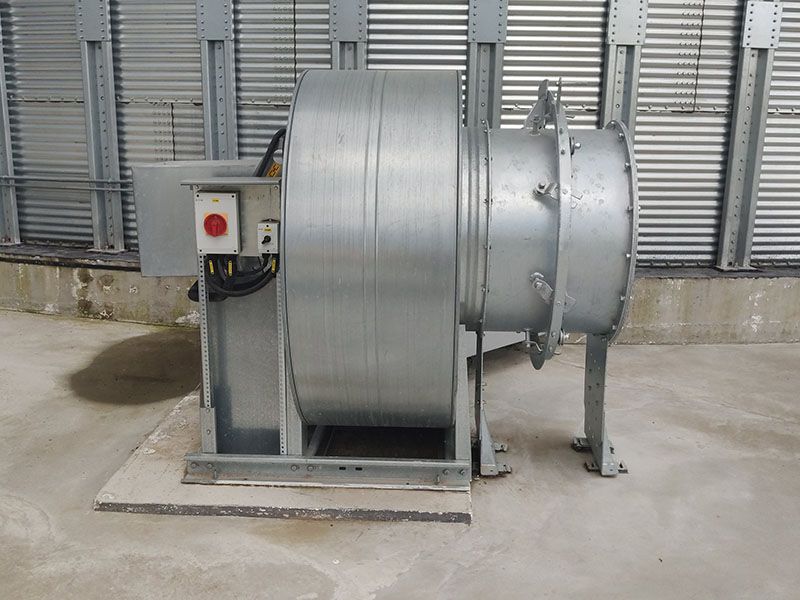

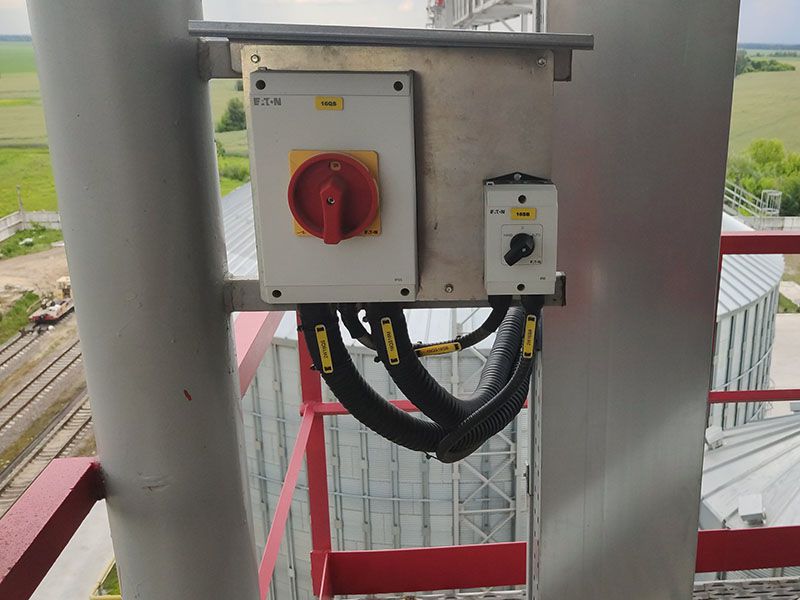

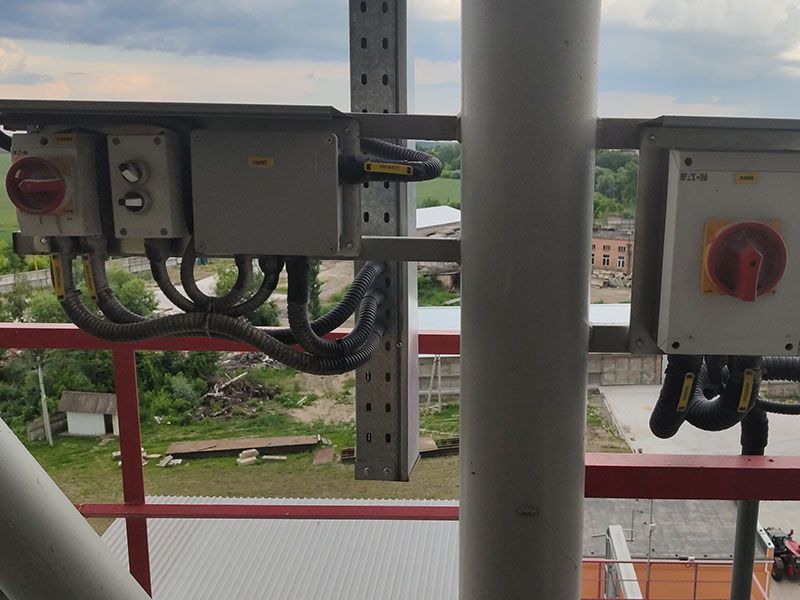

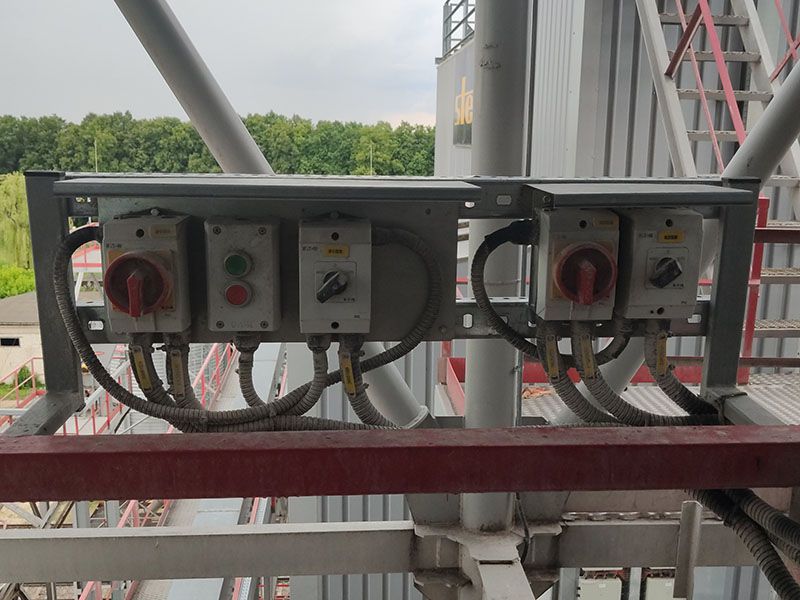

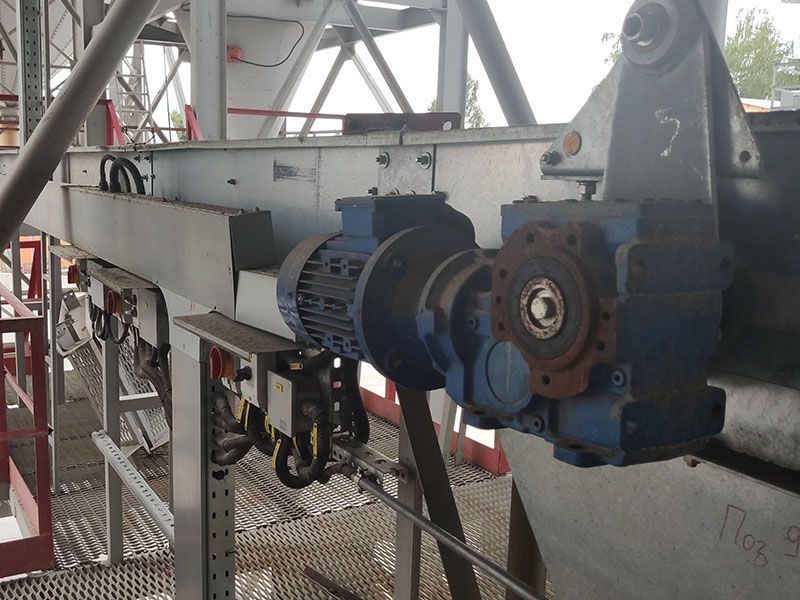

Підключення технологічного обладнання використовуються сервісні вимикачі на необхідну потужність. Приєднання виконується через місце керування та сервісні вимикачі розривають силову мережу при необхідності проведення технічного обслуговування обладнання, що забезпечує безпечний процес та захищає від випадкового ураження електричним струмом.

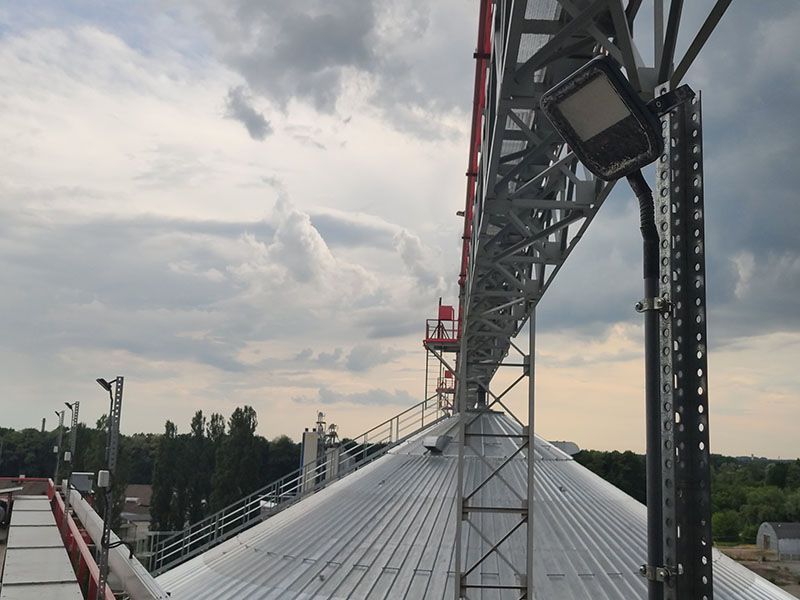

На завершення встановлення освітлення по всьому елеваторному комплексу та захист від блискавок. Світильники встановлені компанії OSRAM

• Монтаж та підключення силових шаф, шаф керування, зовнішніх мереж електропостачання та керування, монтаж та підключення системи освітлення.
• Комплексна система автоматизації елеватора.
• Блискавкозахист та зрівнювання потенціалів.
• Електромонтаж чотирьох колонної зерносушарки STELLA.

Компанією ТОВ "Югов-Проект" був реалізований проект по комплексної автоматизації елеватора для компанії ТОВ «ДП Зернятко» потужністью зберігання 72 000 тон.
