Контроль швидкості з утриманням вантажу

Октябрь 04, 2015
Переваги для користувача:

• забезпечення захисту від перевищення швидкості, а також некоректного обертання механізму;

• протидія можливості падіння вантажів;

• суттєвий резерв можливостей механізму підйомного кошти.

Забезпечення контролю швидкості в процесі утримання вантажів


Властивості функції:

• Активація функції можлива в таких режимах:

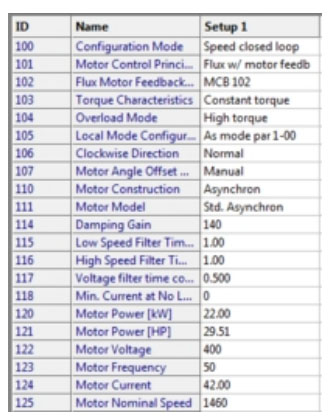

- FLUX не оснащені датчиком швидкості, позначається як «Розімкнутий контур швидкості»;

- FLUX, оснащений датчиком швидкості, називають «Замкнутий контур швидкості».

• Критичними моментами вважаються:

- неправильно обраний напрям обертання;

- перевищення допустимого максимуму швидкості;


Утримання вантажу і контроль швидкості

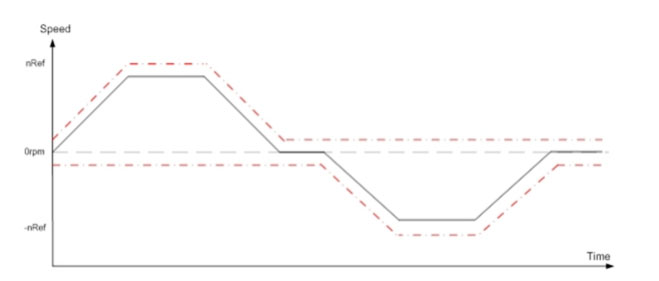

Деякі помилки швидкості:

• Виникнення помилки швидкості може відбуватися в тому випадку, коли після закінчення процесу розгону задана швидкість має на валу двигуна певні відмінності від реальної швидкості;

• Реальну швидкість в режимі «Замкнутий контур швидкості» прийнято визначати завдяки сигналу енкодера "Speed ​​PID Low pass Filter Time" при обліку фільтра пар. 7-06.

• При роботі в режимі «Розімкнутий контур швидкості» застосовують значення очікуваної швидкості двигуна.



Здійснення контролю швидкості при утриманні вантажів

• Коли в процесі роботи виникає помилка швидкості, відбувається відключення приводу, активація «Механічного гальма», а після цього на панелі відображається повідомлення «Аварія 101».



• Лише під час роботи в режимі «Замкнутий контур швидкості»: привід видає «Попередження 101» в разі виникнення помилки швидкості в процесі обертання у зворотну сторону (при відсутності команди пуску). Крім того, в двигуні створюється крутний момент, завдяки якому утримується вал.


характеристики функції

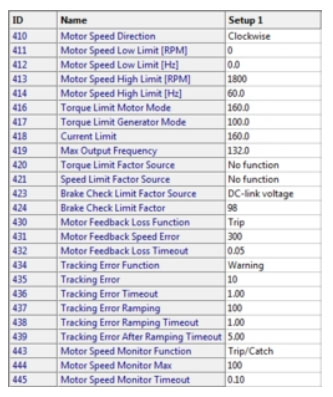

Налаштування: контроль швидкості функцією 4-43

• * [0] відключено;

• [1] увагу;

• [2] відключається;

• [12] Відключається / Увага "Видача повідомлення про аварію під час роботи, а також« Увага »в режимі аррестори вибігом"

• [13] Відключається / Утримання "Про аварію повідомляється в режимі роботи та обертається вал утримується в режимі зупинки вибігом". Привід прикладає в режимі утримання крутний момент до валу двигуна. Це робиться з метою отримати нульову швидкість при потенційній несправності механічного гальма (закритого), в процесі виводиться «Увага». Щоб вийти з цього режиму, необхідно подати новий сигнал пуску. Зупинка системи вибігом або Безпечної Зупинкою також переривають виконання даної функції.



характеристики функції

Налаштування: 4-44 забезпечення контролю максимальної швидкості

• 10 - 500 об. / Хв. * 50 об. / Хв. Необхідно задати максимально допустиму похибку між реальним значенням швидкості і заданою швидкістю після розгону механічного валу. Характеристики: 4-45 контролю швидкості затримкою;

• 0 - 60 сек * 0,05 сек;

Потрібно поставити затримку періоду, за який буде спрацьовувати функція контролю швидкості, протягом якої допустимим є збільшення помилки швидкості більш високого значення, що встановлюється в пар. 4-44. У разі зменшення помилки, відбувається і зниження аж до тих меж, що були задані, крім цього відбувається скидання лічильника.
