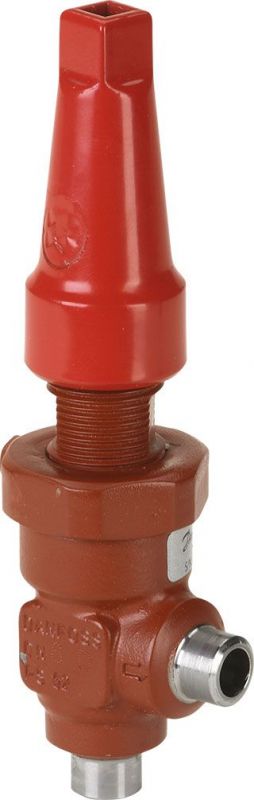

Відсічний клапан SVA-S


Запірні клапани SVA-S - це кутові і прямі запірні клапани зі стандартним штоком. Запірні клапани задовольняють всім вимогам, що пред'являються до запірного обладнання для промислових холодильних установок. Вони мають найкращі характеристики потоку, легко встановлюються і обслуговуються. Конус клапана забезпечує щільне закриття і витримує сильні пульсації тиску і вібрації, які можуть бути присутніми, на лінії нагнітання.


Переваги

  • Застосовуються з ГХФУ, негорючими ДФУ холодоагентами, R717 (аміак) і R744 (CO2);
  • Призначені для установок, що працюють у важких умовах, включаючи високі тиску і широкий діапазон температур;
  • Клапани SNV-ST і SNV-SS мають можливість зворотного посадки клапанного конуса (метал по металу);
  • Мають невеликий розмір і малу вагу, прості в монтажі і обслуговуванні;
  • Напрямок потоку робочого середовища не регламентоване;
  • Підвищена надійність клапана забезпечується наявністю невиворачіваемого шпинделя;
  • Мають високі пропускні характеристики;
  • Кожен клапан має маркування із зазначенням типу і розміру;
  • Корпус і головка клапана виконані з низькотемпературної стали (з нержавіючої сталі у клапана SNV-SS) відповідно до вимог директиви ЄС щодо обладнання, що працює під тиском (PED) та інших міжнародних стандартів.

Монтаж клапана


Рекомендується встановлювати клапани у напрямку потоку, вказаною стрілкою на корпусі клапана. Клапан може бути встановлений стрілкою проти напрямку потоку робочого середовища, але при цьому значення коефіцієнта kv (cv) злегка зменшується. Корпус клапана витримує дуже високий внутрішній тиск, але що стосується системи в цілому, слід не допускати можливості виникнення сильного зростання тиску, викликаного термічним розширенням холодоагенту в замкнутих обсягах.
Зображення - SVA-S, Відсічний клапан
konus-klapana-obespechivaet-plotnoe-zakrytie-i-vyderzhivaet-silnye-pulsatsii-davleniya-i-vibratsii
rekomenduetsya-ustanavlivat-klapany-po-napravleniyu-potoka
sva-s-otsechnoj-klapan
zapornye-klapany-sva-s-eto-uglovye-i-pryamye-zapornye-klapany-so-standartnym-shtokom
Доступні для замовлення модифікації - SVA-S, Відсічний клапан
Код замовлення Тип Максимальний робочий тиск Робоча температура Пропускна спроможність Розмір з'єднання
148B5001 SVA-S6 52 bar -60 – 150 °C 2.9 m3/h 6x6 mm
148B5010 SVA-S6 52 bar -60 – 150 °C 2 m3/h 6x6 mm
148B5032 SVA-S6 52 bar -60 – 150 °C 2.5 m3/h 6x6 mm
148B5100 SVA-S10 52 bar -60 – 150 °C 4.5 m3/h 10x10 mm
148B5101 SVA-S10 52 bar -60 – 150 °C 4.5 m3/h 10x10 mm
148B5110 SVA-S10 52 bar -60 – 150 °C 3.2 m3/h 10x10 mm
148B5111 SVA-S10 52 bar -60 – 150 °C 3.2 m3/h 10x10 mm
148B5200 SVA-S15 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5201 SVA-S15 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5210 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5211 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5225 SVA-S15 52 bar -60 – 150 °C 8.5 m3/h 15x15 mm
148B5230 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5231 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5234 SVA-S15 52 bar -60 – 150 °C 6 m3/h 15x15 mm
148B5235 SVA-S15 52 bar -60 – 150 °C 6 m3/h 15x15 mm
148B5240 SVA-S15 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5241 SVA-S15 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5250 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5251 SVA-S15 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5274 SVA-S15 52 bar -60 – 150 °C 6 m3/h 15x15 mm
148B5300 SVA-S20 52 bar -60 – 150 °C 14.6 m3/h 20x20 mm
148B5301 SVA-S20 52 bar -60 – 150 °C 14.6 m3/h 20x20 mm
148B5310 SVA-S20 52 bar -60 – 150 °C 10.2 m3/h 20x20 mm
148B5311 SVA-S20 52 bar -60 – 150 °C 10.2 m3/h 20x20 mm
148B5400 SVA-S25 52 bar -60 – 150 °C 24.8 m3/h 25x25 mm
148B5401 SVA-S25 52 bar -60 – 150 °C 24.8 m3/h 25x25 mm
148B5410 SVA-S25 52 bar -60 – 150 °C 17.4 m3/h 25x25 mm
148B5411 SVA-S25 52 bar -60 – 150 °C 17.4 m3/h 25x25 mm
148B5431 SVA-S25 52 bar -60 – 150 °C 17.4 m3/h 25x25 mm
148B5435 SVA-S25 52 bar -60 – 150 °C 22.4 m3/h 25x25 mm
148B5500 SVA-S32 52 bar -60 – 150 °C 42.6 m3/h 32x32 mm
148B5501 SVA-S32 52 bar -60 – 150 °C 42.6 m3/h 32x32 mm
148B5510 SVA-S32 52 bar -60 – 150 °C 29.8 m3/h 32x32 mm
148B5511 SVA-S32 52 bar -60 – 150 °C 29.8 m3/h 32x32 mm
148B5600 SVA-S40 52 bar -60 – 150 °C 45.2 m3/h 40x40 mm
148B5601 SVA-S40 52 bar -60 – 150 °C 45.2 m3/h 40x40 mm
148B5610 SVA-S40 52 bar -60 – 150 °C 31.6 m3/h 40x40 mm
148B5611 SVA-S40 52 bar -60 – 150 °C 31.6 m3/h 40x40 mm
148B5622 SVA-S40 52 bar -60 – 150 °C 45.2 m3/h 40x40 mm
148B5700 SVA-S50 52 bar -60 – 150 °C 80 m3/h 50x50 mm
148B5701 SVA-S50 52 bar -60 – 150 °C 80 m3/h 50x50 mm
148B5710 SVA-S50 52 bar -60 – 150 °C 65 m3/h 50x50 mm
148B5711 SVA-S50 52 bar -60 – 150 °C 65 m3/h 50x50 mm
148B5730 SVA-S50 52 bar -60 – 150 °C 65 m3/h 50x50 mm
148B5731 SVA-S50 52 bar -60 – 150 °C 65 m3/h 50x50 mm
148B5732 SVA-S50 52 bar -60 – 150 °C 65 m3/h 50x50 mm
148B5800 SVA-S65 52 bar -60 – 150 °C 120 m3/h 65x65 mm
148B5801 SVA-S65 52 bar -60 – 150 °C 120 m3/h 65x65 mm
148B5810 SVA-S65 52 bar -60 – 150 °C 97 m3/h 65x65 mm
148B5811 SVA-S65 52 bar -60 – 150 °C 97 m3/h 65x65 mm
148B5822 SVA-S80 52 bar -60 – 150 °C 182 m3/h 80x80 mm
148B5900 SVA-S80 52 bar -60 – 150 °C 182 m3/h 80x80 mm
148B5901 SVA-S80 52 bar -60 – 150 °C 182 m3/h 80x80 mm
148B5910 SVA-S80 52 bar -60 – 150 °C 152 m3/h 80x80 mm
148B5911 SVA-S80 52 bar -60 – 150 °C 152 m3/h 80x80 mm
148B6000 SVA-S100 52 bar -60 – 150 °C 313 m3/h 100x100 mm
148B6001 SVA-S100 52 bar -60 – 150 °C 313 m3/h 100x100 mm
148B6010 SVA-S100 52 bar -60 – 150 °C 278 m3/h 100x100 mm
148B6011 SVA-S100 52 bar -60 – 150 °C 278 m3/h 100x100 mm
148B6030 SVA-S100 52 bar -60 – 150 °C 278 m3/h 100x100 mm
148B6100 SVA-S125 52 bar -60 – 150 °C 514 m3/h 125x125 mm
148B6101 SVA-S125 52 bar -60 – 150 °C 514 m3/h 125x125 mm
148B6110 SVA-S125 52 bar -60 – 150 °C 470 m3/h 125x125 mm
148B6111 SVA-S125 52 bar -60 – 150 °C 470 m3/h 125x125 mm
148B6200 SVA-S150 52 bar -60 – 150 °C 785 m3/h 150x150 mm
148B6201 SVA-S150 52 bar -60 – 150 °C 785 m3/h 150x150 mm
148B6210 SVA-S150 52 bar -60 – 150 °C 597 m3/h 150x150 mm
148B6211 SVA-S150 52 bar -60 – 150 °C 597 m3/h 150x150 mm
148B6300 SVA-S200 52 bar -60 – 150 °C 1168 m3/h 200x200 mm
148B6301 SVA-S200 52 bar -60 – 150 °C 1168 m3/h 200x200 mm
148B6310 SVA-S200 52 bar -60 – 150 °C 1024 m3/h 200x200 mm
148B6311 SVA-S200 52 bar -60 – 150 °C 1024 m3/h 200x200 mm
148B6789 SVA-S20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B6790 SVA-S20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B6791 SVA-S20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B6792 SVA-S20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
