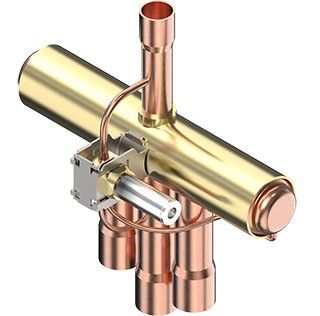

STF, Реверсивний клапан
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Клапан реверсивний STF 4-ходовий
Реверсивні клапани Danfoss STF знаходяться на етапі "Не обслуговуються" - вони досягли кінця свого життєвого циклу. Danfoss пропонує широкий асортимент клапанів, з яких можна вибрати модель на заміну, що найбільше підходить для вашої сфери застосування.
4-ходові клапани використовуються в реверсивних пристроях, таких як теплові насоси або реверсивні кондиціонери та чилери. Чотирьохходовий клапан дозволяє інвертувати цикл охолодження, перемикаючись з режиму охолодження влітку на режим обігріву взимку.
Основні функції
-
Широкий діапазон застосування:
- повний діапазон потужностей;
- доступні для всіх поширених холодоагентів, включаючи горючі холодоагенти);
- безліч різних діаметрів з'єднань та конфігурацій.
-
Висока надійність:
- унікальний дизайн;
- миттєве перемикання при мінімальному перепаді тиску;
- механізм запобігання неповному перемиканню;
- Мінімальний витік;
- схвалено РЄ.
Застосування
Інверсія циклу ініціюється невеликим керуючим електромагнітним клапаном, який керує рухом повзунка, що змінює напрямок потоку холодоагенту. Клапан з'єднаний з нагнітальною трубою, що всмоктує. Пілотний клапан забезпечує дуже надійне перемикання з режиму охолодження на режим обігріву, перемикання миттєво відбувається з мінімальним перепадом тиску. Конструкція клапана також гарантує мінімальний перепад тиску та дуже низький ризик витоку.
Документація для - STF, Реверсивний клапан

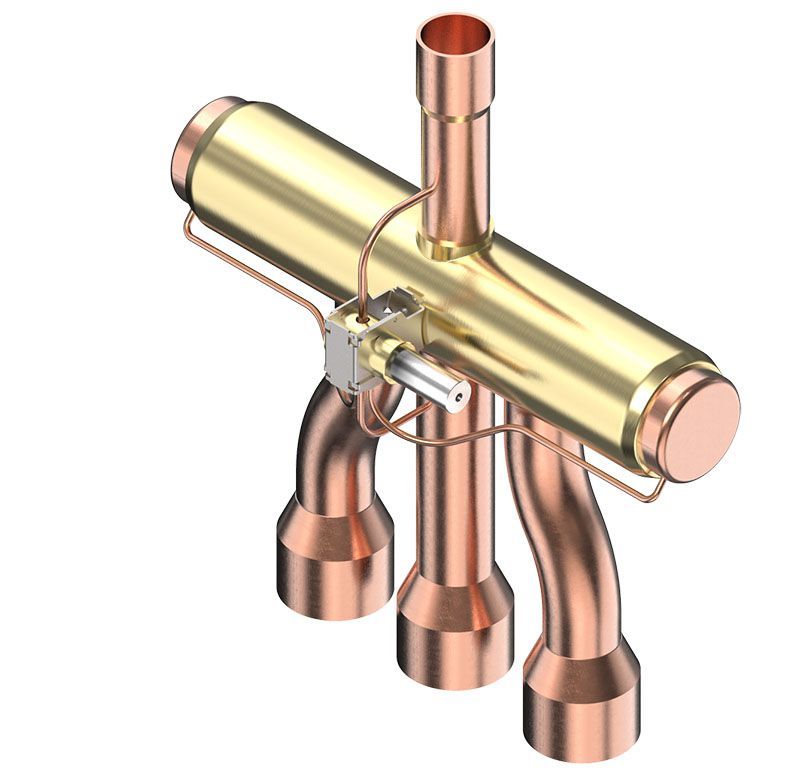

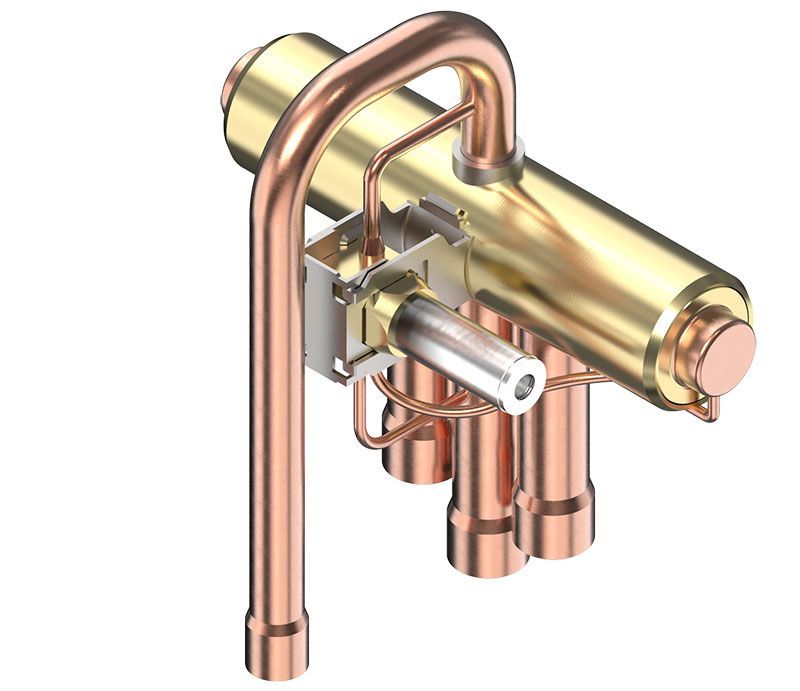

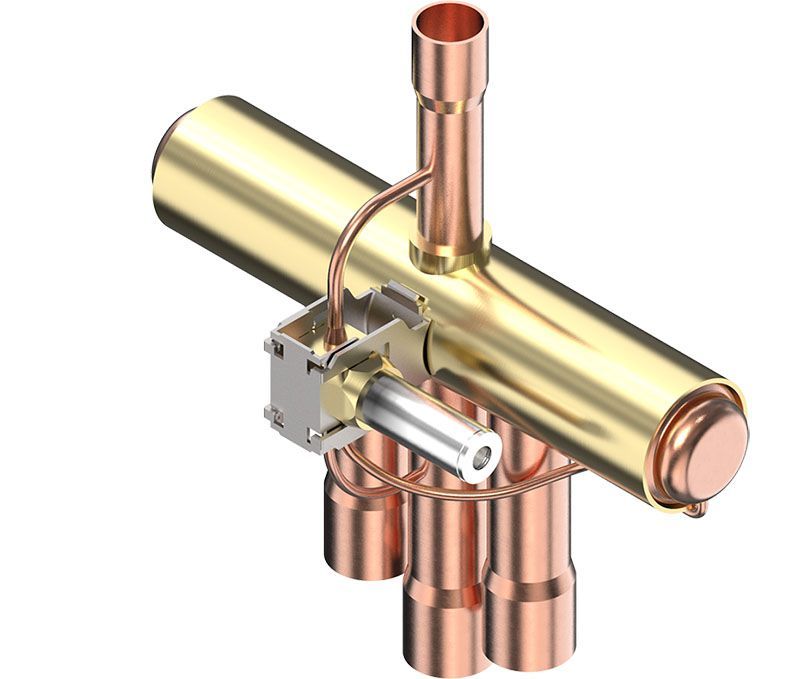

Зображення - STF, Реверсивний клапан
Доступні для замовлення модифікації - STF, Реверсивний клапан
| Код замовлення | Тип | Діаметр з'єднання | Максимальний роб.тиск | Макс. протікання |
| 061L1143 | STF-0104G3 | 9,7 mm | 31 bar | 1000 cm3/min |
| 061L1144 | STF-0201G3 | 12,95 mm | 31 bar | 1500 cm3/min |
| 061L1145 | STF-0204G3 | 16,03 mm | 31 bar | 1500 cm3/min |
| 061L1146 | STF-0205G3 | 12,95 mm | 31 bar | 1500 cm3/min |
| 061L1147 | STF-0208G3 | 16,03 mm | 31 bar | 1500 cm3/min |
| 061L1149 | STF-0214G3 | 16,03 mm | 31 bar | 1500 cm3/min |
| 061L1151 | STF-0306G3 | 19,2 mm | 31 bar | 1500 cm3/min |
| 061L1152 | STF-0401G | – | – | – |
| 061L1154 | STF-0409G3 | 22,4 mm | 31 bar | 4000 cm3/min |
| 061L1155 | STF-0413G3 | 22,4 mm | 31 bar | 4000 cm3/min |
| 061L1156 | STF-0420G3 | 22,4 mm | 31 bar | 4000 cm3/min |
| 061L1158 | STF-0715G3 | 28,7 mm | 31 bar | 6000 cm3/min |
| 061L1160 | STF-0728G3 | 22,3 mm | 31 bar | 6000 cm3/min |
| 061L1188 | STF-0101G | – | – | – |
| 061L1194 | STF-0301G3 | 16,16 mn | 31 bar | 1500 cm3/min |
| 061L1195 | STF-0712G | – | – | – |
| 061L1206 | STF-0101G3 | 9,7 mm | 31 bar | 1000 cm3/min |
| 061L1207 | STF-0201G | – | – | – |
| 061L1208 | STF-0301G | – | – | – |
| 061L1209 | STF-0401G3 | 19,15 mm | 31 bar | 4000 cm3/min |
| 061L1217 | STF-1513G3 | 28,9 mm | 31 bar | 6000 cm3/min |
| 061L1219 | STF-2011G3 | 28,9 mm | 31 bar | 6000 cm3/min |
| 061L1223 | STF-0712G3 | 22,3 mm | 31 bar | 6000 cm3/min |
| 061L1224 | STF-1511G3 | 28,9 mm | 31 bar | 6000 cm3/min |
| 061L1225 | STF-2017G3 | 28,9 mm | 31 bar | 6000 cm3/min |
| 061L1276 | STF-0441G3 | 19,15 mm | 31 bar | 4000 cm3/min |
| 061L1278 | STF-2501G3 | 32,05 mm | 31 bar | 10000 cm3/min |
| 061L1279 | STF-2505G3 | 45,15 mm | 31 bar | 10000 cm3/min |
| 061L1280 | STF-2506G3 | 41,7 mm | 31 bar | 10000 cm3/min |
| 061L1281 | STF-3001G3 | 38,4 mm | 31 bar | 10000 cm3/min |
| 061L1282 | STF-3003G3 | 41,7 mm | 31 bar | 10000 cm3/min |
| 061L1283 | STF-3006G3 | 41,7 mm | 31 bar | 10000 cm3/min |
| 061L1284 | STF-4001G3 | 45,15 mm | 31 bar | 15000 cm3/min |
| 061L1285 | STF-4002G3 | 41,7 mm | 31 bar | 15000 cm3/min |
| 061L1286 | STF-5001G3 | 54,4 mm | 31 bar | 20000 cm3/min |
| 061L1287 | STF-5002G3 | 54,4 mm | 31 bar | 20000 cm3/min |
| 061L1326 | STF-6001G | 67 mm | 31 bar | 30000 cm3/min |
