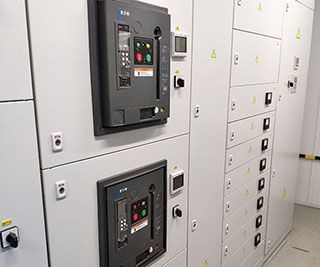

(ГРЩ) Головний розподільний щит. Виробництво

• Різним компонуванням корпусу

  • Панель щитів одностороннього обслуговування (ЩО 70-90), підлоговий або навісна шафа, а також щит в різних габаритах для будівель і об'єктів з невеликим навантаженням (приватний будинок або магазин). Може бути в одному корпусі або складатися з секцій, а також мати різні габарити і масу.

• Номінальною напругою мережі

  • 380/220 вольт.

• Системою заземлення.

  • Згідно ПУЕ (пункт1.7) для електроустановок всередині будівель використовують глухо заземленою нейтралі (TN) і використовуються в 3 різних варіантах: TN-C, TN-S і TN-CS.

• Ступенем захисту

  • Поділяється на захист від вологи і пилу (IP) маркується цифрами виходячи від категорії починається від IP 21 до IP 65, також на захист людини від дотику до небезпечних частин обладнання і маркується літерами A, B, C, D;
  • Ще є поняття секціонування електронної шафи і воно має кілька форм і найбільш просунуті з них це 4А і 4Б, що забезпечують максимальну ізоляцію функціональних блоків, збірної шини та місць підключення кожного кабелю від всіх інших.

• Номінальні струми вступних і ліній, що відходять можуть відрізнятися:

  • ГРЩ має широкий діапазон номінальних струмів в залежності від джерела живлення і завдань які ставляться перед обладнанням від 16 - 8000 А;
  • Номінальна напруга мережі (низьковольтне) до 1000 вольт і може бути таких діапазонів як 0,4 кВ, так і 220 вольт.

• У середині розташовується наступне обладнання:

  • протиаварійна автоматика від коротких замикань, перевантажень по струму і напрузі (автоматичні вимикачі, УЗО і т.п.);
  • прилади обліку (лічильник), рубильники, система АВР, прилади індикації (амперметр, вольтметр, кнопки включення і виключення з підсвічуванням).

ГРЩ застосовуються в наступних напрямках:

Промисловості

• Встановлення відбувається в спеціально обладнаному місці (може бути окрема кімната), найбільш наближеному до вступним кабелям, які можуть бити заведені як зверху, так і знизу в корпус. Якщо компонування представлено ​​у вигляді ЩО 70-90, то збірка буде секційна з болтовим приєднанням один до одного. Далі потрібно обов'язково приєднати кожну шафу або секцію до головного контуру будівлі, або до головній заземленій шині (ГРШ). Після завести всі кабелі в потрібне місце за схемою проекту і промаркувавши бирками, в яких вказані марка, перетин і номер місця приєднання. В залежності від перетину кабелю кінці саджають болтовим з'єднанням на зовнішній контакт або затискну клему автомата.

Торгового, офісного або розважально-логістичного

• Монтаж майже такий, як з промисловим обладнанням. Місце має бути відкритим для швидкого доступу. В основному все обладнання монтується в підлогових і навісних шафах або силових щитах;
• (СЩ), які можуть бути навісні та вбудовані в стіну. Підведення всіх потрібних кабелів і обов'язковим з'єднанням кожного корпусу з контуром заземлення робиться згідно з нормативними документами, перерахованим вище;
• Різниця монтажу і кількості обладнання може бути пов'язано з пристроєм самого будинку: кількість поверхів, загальна площа, наявність додаткових будівель, кількість і потужність споживачів. Якщо в будинку декілька поверхів, на введені ставиться головний ГРЩ.

Побутового сектора (багатоквартирний будинок, готельний комплекс, приватний будинок)

• Різниця монтажу і кількості обладнання може бути пов'язано з пристроєм самого будинку: кількість поверхів, загальна площа, наявність додаткових будівель, кількість і потужність споживачів. Якщо в будинку декілька поверхів, на введені ставиться головний ГРЩ.
