Датчики виявлення газу серії GDH


Блоки виявлення газу Heavy Duty використовуються для контролю та попередження про небезпечні концентрації газоподібного аміаку. Вони призначені для додатків ATEX/IECEx і складаються з міцного металевого вогнетривкого корпусу, який можна залишити закритим після підключення, оскільки програмування (конфігурація) виконується за допомогою магнітного поля на дисплеї за допомогою магнітного пера. Залежно від застосування, вони доступні з електрохімічним, напівпровідниковим датчиком або датчиком Пелістора, що охоплює широкий діапазон ppm. Блоки виявлення газу Heavy Duty призначені для використання як автономні або підключені до центральної системи, такий як блок контролера виявлення газу або ПЛК. Як автономне реле на платі можна використовувати для активації пристроїв сигналізації, тоді як аналогове з'єднання Modbus або RS485 Modbus із центральною системою забезпечує додатковий централізований моніторинг та активацію сигналізації. Блоки виявлення газу поставляються із заводським налаштуванням двоступінчастої сигналізації за умовчанням, готової до використання. Вбудоване програмне забезпечення дозволяє користувачу налаштувати два окремі діапазони сигналів тривоги. Аварійний сигнал 1, попередній аварійний сигнал, що вказує, що рівень газу перевищив заданий поріг 1 і якщо рівень газу перевищує попередньо визначений поріг 2, останній аварійний сигнал 2.


Функції

  • Цифрові, налаштовані на заводі та попередньо відкалібровані детектори газу для установки за принципом «підключи та працюй» (налаштування не потрібно);
  • Просте налаштування за допомогою дисплея і магнітного пера, а також інтуїтивно зрозумілий інтерфейс користувача; допомагає спростити роботу оператора та звести до мінімуму ризик помилок у роботі, налаштуваннях та калібруванні;
  • Автономне (вбудоване реле) та/або гнучке підключення до центрального контролера – за аналоговим протоколом або RS485 з відкритим зв'язком Modbus;
  • Широкий вибір типів датчиків та діапазонів виявлення;
  • Колір фону дисплея, що вказує на тривогу чи помилку зв'язку, стає червоним;
  • Проведення польової шини - підключення та живлення до 96 датчиків, довжина кабелю макс. 900 метрів (2953 фути) на сегмент; модулі розширення контролера дозволяють використовувати додаткові сегменти та сигнальні реле;
  • Автоматична самодіагностика для забезпечення правильного зв'язку та роботи. Реле несправності на платі;
  • Захисний ковпачок датчика для запобігання передчасному впливу під час встановлення;
  • Цифровий інтерфейс користувача забезпечує високу точність датчика;
  • Зниження ризику помилкових спрацьовувань завдяки датчикам із температурною компенсацією;
  • Налаштування сигналів тривоги, захищені паролем, що дозволяють доступ лише авторизованим користувачам;
  • РК-дисплей зі світлодіодним індикатором стану;
  • Магнітна ручка/кнопка підтвердження на платі для скидання сигналів тривоги та перевірки відсутності витоків газу.;
  • Сервісні попередження на блоці, контролері або обох, які читаються за допомогою сервісного інструменту Дисплей;
  • Швидкі та точні процедури калібрування – або за допомогою змінних датчиків Plug & Play, або за допомогою калібрування за допомогою газу;
  • Не потрібні потенціометри чи мультиметри;
  • Для підвищення безпеки та оптимізації терміну служби сенсора датчики із занадто низькою чутливістю (<30%) відбраковуються в процесі калібрування;
  • Відповідність Ex d EN60079-0, -1, Ex d IEC 60079-0, -1, EN 50402, EN 61508-1, -2, -3, EN 50271;
  • Сертифікат BVS 18 ATEX E 052 X, IECEx BVS 18.0044X;
  • Забезпечує відповідність нормативним вимогам EN 378:2016, ISO 5149:2014, IIAR 2-2017 та ASHRAE 15:2016.

Принцип роботи/робота


Один датчик підключається до плати датчиків Heavy Duty через локальну шину. Плата датчика забезпечує живлення датчика та готує вимірювані дані для цифрової передачі. Доступ до операційного меню Heavy Duty здійснюється через дисплей за допомогою магнітного пера, підключеного контролера виявлення газу або спеціального сервісного інструменту GD (або комп'ютерного інструменту). Сервісний інструмент (або комп'ютерний інструмент) підключається безпосередньо до плати пристрою за допомогою адаптера. Ці інтерфейси дозволяють конфігурувати пристрій, встановлювати рівні аварійних сигналів пристрою та калібрувати підключений датчик. Сервісний інструмент (або інструмент для ПК) можна використовувати на всіх пристроях на платформах Basic, Premium та Heavy Duty. Для автономних блоків сигнали тривоги обробляються програмним забезпеченням блоку, яке активує вбудоване реле. Для блоків із центральним керуванням сигнали тривоги обробляються контролером виявлення газу (або ПЛК) через аналоговий вихід 4-20 мА (2-10 В) або відкритий зв'язок RS485 Modbus. Для додаткової експлуатаційної безпеки зміна параметрів захищена паролем, дозволяючи доступ лише авторизованим користувачам. Заводський пароль за промовчанням можна легко змінити.

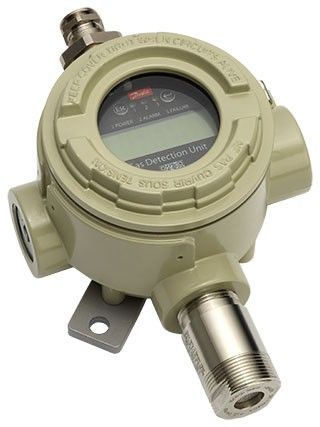

Зображення - GDH Heavy Duty, Датчик виявлення газу
danfoss-gdh-heavy-duty
datchiki-obnaruzheniya-gaza-serii-gdh
Доступні для замовлення модифікації - GDH Heavy Duty, Датчик виявлення газу
Код замовлення Тип Діапазон холодоагента Діапазон температур
148H5233 GDHF-R5 SC 1000 0 - 1000 ппм -40 - 50 °C
148H6022 GDH Heavy Duty 0 - 1000 ппм -20 - 50°C
148H6031 GDH Heavy Duty 0 - 5000 ппм -20 - 50°C
148H6035 GDH Heavy Duty 0 - 1000 ппм -20 - 50°C
148H6039 GDH Heavy Duty 0 - 140000 ппм -20 - 60°C
148H6059 GDH Heavy Duty 0 - 100 ппм -20 - 50°C
148H6060 GDH Heavy Duty 0 - 300 ппм -20 - 50°C
148H6061 GDH Heavy Duty 0 - 5000 ппм -20 - 60°C
148H6064 GDH Heavy Duty 0 - 100 ппм -40 - 50 °C
148H6065 GDH Heavy Duty 0 - 300 ппм -40 - 50 °C
148H6066 GDH Heavy Duty 0 - 1000 ппм -40 - 50 °C
148H6067 GDH Heavy Duty 0 - 5000 ппм -40 - 50 °C
148H6068 GDH Heavy Duty 0 - 10000 ппм -40 - 50 °C
148H6069 GDH Heavy Duty 0 - 140000 ппм -40 - 60°C
148H6074 GDH 0 - 5000 ппм -20 - 60°C
