Елементи заземлення

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Ілля Шурпінов: +38 (067) 859-90-74

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Отримати консультацію

Опис Документація Зображення Модифікації

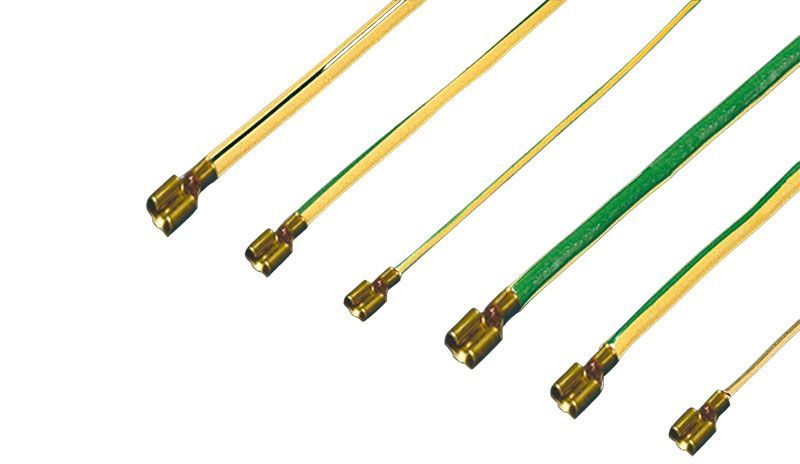

Проведення заземлення

Для створення надійного заземлення з бездоганним контактом

З кільцевими кабельними наконечниками M6 та M8 для гвинтів заземлення
Оптимальної довжини та повністю готові до монтажу

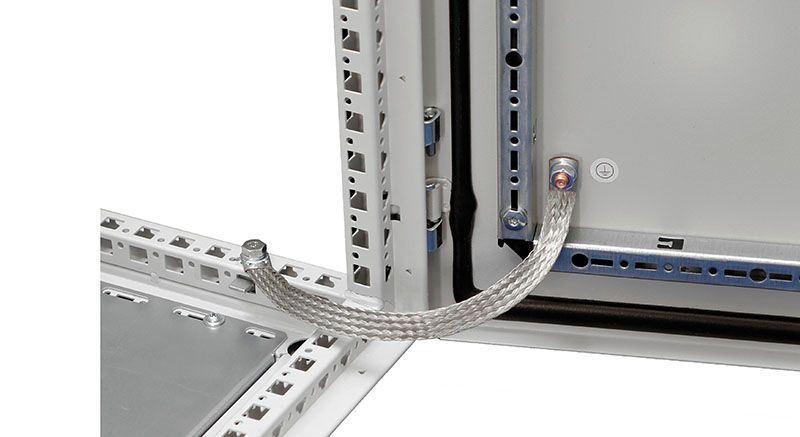

Смужки заземлення

Луджена мідь різної довжини та різних перерізів із запресованими контактними гільзами. Смужки заземлення протидіють поверхневому ефекту за високих частот і одночасно забезпечують дуже широкі можливості підключення.

Документація для - Елементи заземлення

Технічна документація підключення заземлення, допустиме навантаження струму (Technical documentation).pdf

Зображення - Елементи заземлення

Доступні для замовлення модифікації - Елементи заземлення

Код замовлення	Тип	Опис
2334000	SZ контактна шайба	Розмір: M6
2335000	SZ контактна шайба	Розмір: M8
2343000	SZ контактна шайба	Розмір: M5
2364000	SZ PE Шина	Довжина: 699 mm
2412210	SZ стрічки заземлення	З кільцевими клемами М6 та М6, Поперечний переріз 10 мм2, Довжина: 200 мм
2412216	SZ стрічки заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 16 мм2, Довжина: 200 мм
2412225	SZ стрічки заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 25 мм2, Довжина: 200 мм
2412310	SZ стрічки заземлення	З кільцевими клемами М6 та М6, Поперечний переріз 10 мм2, Довжина: 300 мм
2412316	SZ стрічки заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 16 мм2, Довжина: 300 мм
2412325	SZ стрічки заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 25 мм2, Довжина: 300 мм
2559000	SZ матеріал для кріплення заземлення	Розмір: M8
2564000	SZ провід заземлення	З кільцевими клемами М6 та М8, Поперечний переріз 4 мм2, Довжина: 170 мм
2565000	SZ провід заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 16 мм2, Довжина: 170 мм
2565050	SZ провід заземлення	З кільцевими клемами М6 та М6, Поперечний переріз 10 мм2, Довжина: 350 мм
2565100	SZ провід заземлення	З кільцевими клемами М6 та М6, Поперечний переріз 10 мм2, Довжина: 200 мм
2565110	SZ провід заземлення	З кільцевими клемами М6 та М8, Поперечний переріз 10 мм2, Довжина: 300 мм
2565120	SZ провід заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 10 мм2, Довжина: 300 мм
2566000	SZ провід заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 25 мм2, Довжина: 170 мм
2567000	SZ провід заземлення	З кільцевими клемами М8 і М8, Поперечний переріз 4 мм2, Довжина: 300 мм
2568000	SZ провід заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 16 мм2, Довжина: 300 мм
2569000	SZ провід заземлення	З кільцевими клемами М8 та М8, Поперечний переріз 25 мм2, Довжина: 300 мм
2570000	SZ матеріал для кріплення заземлення	Розмір: M6
2570500	Пластина заземлення	Один заземлюючий кабель можна прикріпити до різьбового болта для розподілу до 8 компонент через плоскі роз'єми 6,3 мм.
5302027	VX IT Вирівнювач потенциалів	Для VX IT, що дозволяє забезпечити плавне центральне вирівнювання потенціалів між усіма встановленими компонентами та/або забезпечити функціональне заземлення.
5302028	VX IT Вирівнювач потенціалів	Забезпечує постійне вирівнювання потенціалів та/або функціональне заземлення.
7113000	DK Шина заземлення, горизонтальна	Ширина 15 мм, Висота 5 мм
7541000	DK Шина заземлення, вертикальна	Довжина 545 mm, Висота 800 mm, для TS
7541000	DK Шина заземлення, вертикальна	Довжина: 545 mm
7542000	DK Шина заземлення, вертикальна	Довжина 745 mm, Висота 1000 mm, для TS
7542000	DK Шина заземлення, вертикальна	Довжина: 745 mm
7543000	DK Шина заземлення, вертикальна	Довжина 945 mm, Висота 1200 mm, для TS
7543000	DK Шина заземлення, вертикальна	Довжина: 945 mm
7544000	DK Шина заземлення, вертикальна	Довжина 1145 mm, Висота 1400 mm, для TS
7544000	DK Шина заземлення, вертикальна	Довжина: 1145 mm
7545000	DK Шина заземлення, вертикальна	Довжина 1345 mm, Висота 1600 mm, для TS
7545000	DK Шина заземлення, вертикальна	Довжина: 1345 mm
7546000	DK Шина заземлення, вертикальна	Довжина 1545 mm, Висота 1800 mm, для TS
7546000	DK Шина заземлення, вертикальна	Довжина: 1545 mm
7547000	DK Шина заземлення, вертикальна	Довжина 1745 mm, Висота 2000 mm, для TS
7547000	DK Шина заземлення, вертикальна	Довжина: 1745 mm
7548000	DK Шина заземлення, вертикальна	Довжина 1945 mm, Висота 2200 mm, для TS
7548000	DK Шина заземлення, вертикальна	Довжина: 1945 mm
7548210	DK Центральна точка заземлення	Роз'єм, що заземлює, використовується для простого вирівнювання потенціалів на заземлюючому болті діаметром 8 мм або в поєднанні з центральною точкою заземлення
7549000	Комплект розширення до шин заземлення	Для сумісного із системою розширення заземлення зіркою на вертикальній шині вирівнювання потенціалів.
7752950	DK Точка підключення	–
7829150	DK Повний комплект заземлення	Для TS IT, 8 заземлюючих шин
7829200	Центральна точка заземлення	Для підключення заземлювальних шин та заземлюючих обплетень до вертикальної та горизонтальної секцій шафи.
Товари зняті з виробництва
2570100	KL Комплект заземлення	Для розподільчої коробки KL
7829100	DK-TS Комплект заземлення	ШВГ: 800x2000x800 mm
7829110	DK-TS Комплект заземлення	ШВГ: 800x2200x800 mm
