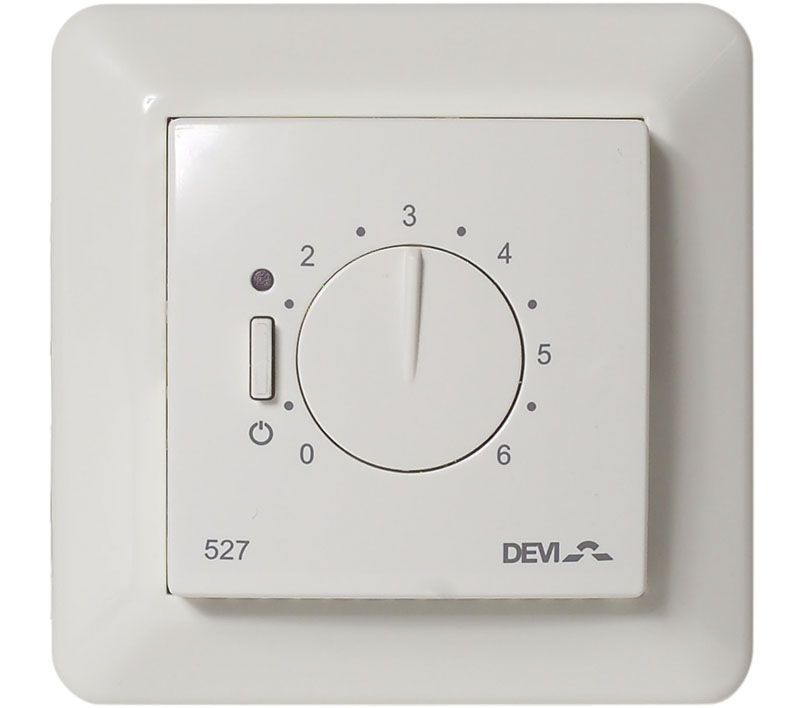

DEVIreg 527, Терморегулятор з пропорційним регулюванням без датчика



Електронний регулятор потужності без датчика температури застосовується для керування електричними кабельними системами у конструкції підлоги там, де неможливо встановити або замінити дат чик температури підлоги на проводі. Також може бути використа ний для керування іншими системами електроопалення або системами з електричними блоками контролю. Принцип регулювання заснований на пропорційній зміні потужності (увімк./вимк.) в інтервалі 0...100%. Ручкою регулятора встановлюється час подачі напруги на нагрівальний кабель у межах базового циклу, який дорівнює приблизно 30 хв. Наприклад, у разі встановлення ручки на значення «2» регулятор буде протягом 10 хв подавати напругу на вихід, потім 20 хв не подаватиме тощо. Комутуючим пристроєм є силове електромагнітне реле. Конструкція корпусу передбачає встановлення на стіну в монтажну коробку. Має двополюсний вимикач живлення та механічні обмежувачі положення ручки регулювання. Світлодіодна індикація: зелений – реле відключено, червоний – реле увімкнено, не світиться – живлення на регуляторі відключено.



Технічні характеристики:

• напруга живлення: 230 B~ + 10% / –20%, 50 Гц;
• активне навантаження, макс.: 15 А 230 В, 3450 Вт;
• індуктивне навантаження: 4 А 250 В, cos ϕ = 0,3;
• перемикач навантаження: NO, двоконтактне реле;
• інтервал регулювання увімк./вимк.: 30 хв;
• індикатор: світлодіод зелений/червоний;
• робоча темп. навколишнього середовища: –10...+30 °C;
• тип рамки: ELKO*;
• розміри: 85 х 85 х 47 мм;
• клас захисту: IP31;
• клас безпеки: ||;
• споживана потужність: макс. 0,25 Вт;
• сертифікація: DEMKO, CE.
