Ежекційна клапан CTM


Danfoss Multi Ejector SolutionTM, складається з клапана високого тиску CTM 6 і контролера AK-PC 782A. Це рішення робить системи охолодження CO2 економічно конкурентоспроможними з системами HFC при всіх температурах навколишнього середовища за рахунок поліпшення COP в порівнянні зі стандартними паралельними компресорними системами. Системи CO2 з Multi Ejector SolutionTM можуть бути встановлені в будь-якому кліматі, забезпечуючи менше споживання енергії, ніж, наприклад, R404A. Він повністю видаляє екватор CO2. CTM 6 HP призначений для систем CO2 з паралельним стисненням, щоб піднімати частина газу з всмоктування MT і змішувати його з газом, які виходять з газоохолоджувача на середньому рівні тиску.


Основні переваги


Економія витрат:
  • Більш низька вартість в порівнянні з транскрітіческімі блоками CO2 з паралельним стисненням завдяки меншій робочому об'єму компресорів. (Тобто менші компресори або меншу кількість компресорів).
  • Надійна і міцна конструкція.
  • Повністю інтегроване рішення, яке не потребує додаткових компонентів, таких як зворотні клапани або кульові крани з електроприводом.
  • Повністю яку обслуговує - широкий вибір запчастин і аксесуарів.
  • Легкодоступний сітчастий фільтр / фільтр для швидкого обслуговування.
  • Приносить першу економію коштів:
    • Клапан високого тиску стає надмірною
    • Забезпечує економію робочого об'єму компресора на 15-35% в порівнянні з установками підвищення тиску.
Швидка окупність - Економія енергії
  • Покращений COP, поліпшена робота паралельних компресорів і менший робочий об'єм компресорів MT, що призводить до зниження енергоспоживання.
  • Економія для кінцевих користувачів
  • Менша кількість компресорів і більш висока ефективність систем призводить до окупності менше 2 років в середньому в усьому світі.
  • Комбінація CTM 6 High Pressure і AK-PC 782A забезпечує легку настройку та введення в експлуатацію, надійне управління системою, що гарантує довгі роки безпроблемної роботи.
Ежектор - це пристрій, який використовує енергію розширення для стиснення іншої рідини. В цьому випадку з транскрітіческой системою існує до 20% роботи компресора, яка теоретично може бути відновлена ​​при розширенні. В цьому випадку з системою з декількома ежекторами робота походить від CO2, що виходить з газоохолоджувача. Високий тиск
CO2 (PH) надходить в сопло, де відбувається розширення. На виході з сопла швидкість дуже висока і, як наслідок, низький тиск. Це низький тиск використовується для витягування рідини з всмоктуючого акумулятора (PL) MT. Звідти два потоки змішуються в камері змішувача, де тиск буде нижче, ніж на вході приводу, через змішання пара з більш високим тиском. Після перемішування потік потрапляє в дифузор, де потік сповільнюється. Форма дифузора дозволяє перетворювати кінетичну енергію (швидкість) в потенційну енергію (тиск). Після дифузора потік повертається в ресивер.
Зображення - CTM, Ежекційний клапан

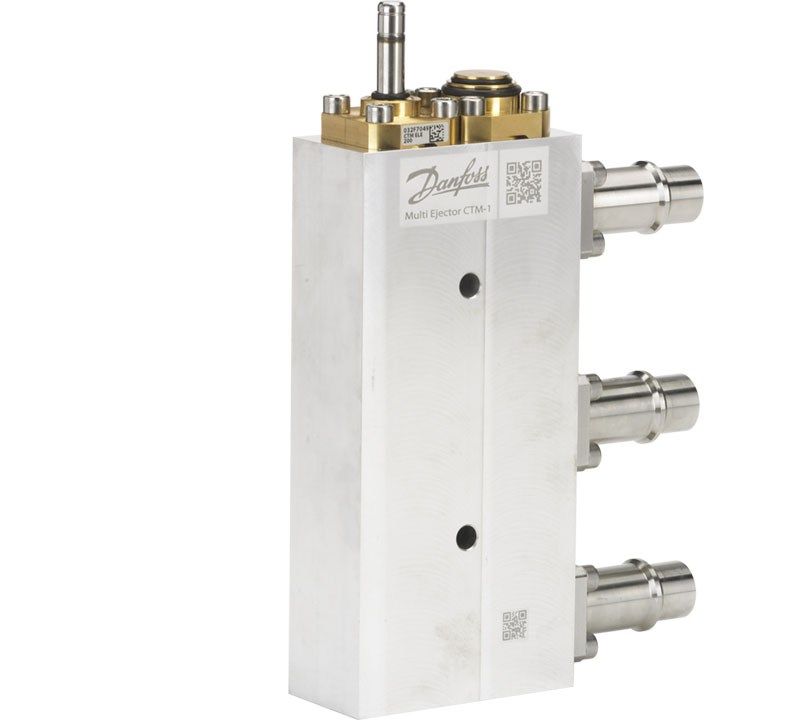

ctm-hp-prednaznachen-dlya-sistem-co2

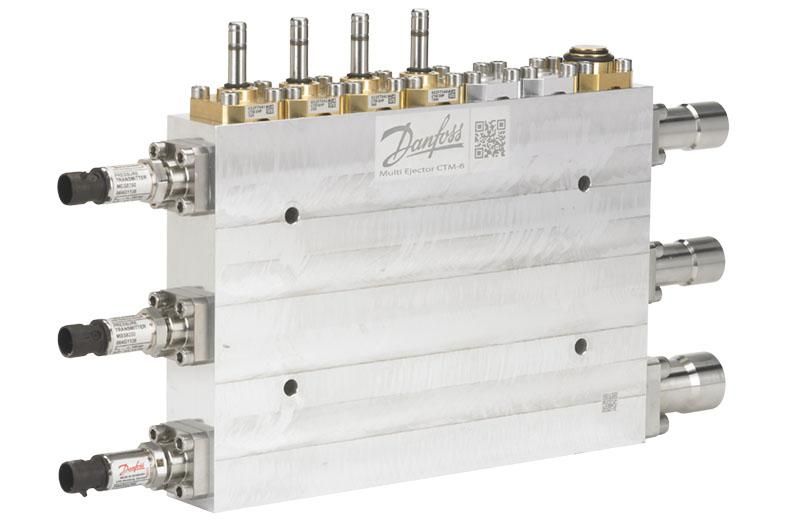

danfoss-multi-ejector-solution

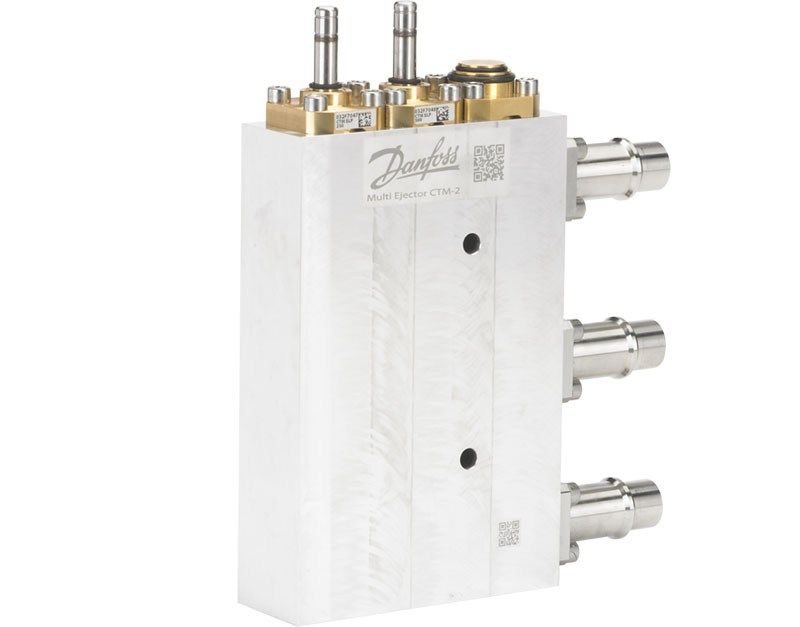

ezhektor
Доступні для замовлення модифікації - CTM, Ежекційний клапан
Код замовлення Тип Максимальний робочий тиск Розмір підключення Точка MOP Продуктивність клапана
032F5673 CTM 6 140 bar 22, 19 mm 1875 kg/h
032F5674 CTM 6 140 bar 22, 19 mm 3875 kg/h
032F5676 CTM 6 140 bar 22, 19 mm 3075 kg/h
032F5678 CTM 6 140 bar 22, 19 mm 935 kg/h
032F5679 CTM 6 140 bar 22, 19 mm 1935 kg/h
032F5683 CTM 1 140 bar 12, 16 mm 200 kg/h
032F5684 CTM 1 140 bar 12, 16 mm 400 kg/h
032F5685 CTM 2 140 bar 12, 16 mm 600 kg/h
