Останніми роками тема частотних перетворювачів стала особливо популярною серед власників приватних будинків, майстерень та невеликих виробництв. Люди прагнуть плавного регулювання обертів, зменшення пускових струмів, можливості запускати обладнання від генератора й уникати жорстких прямих пусків двигуна. Окремо приваблює ідея «дешевої модернізації» без заміни наявного двигуна. Саме тому все частіше з'являються спроби підключити звичайний однофазний двигун із конденсатором до частотного перетворювача.
На перший погляд логіка здається цілком зрозумілою: якщо перетворювач живиться від мережі 220 В, він мав би нормально працювати й з однофазним двигуном. Саме тут і виникає головне непорозуміння.

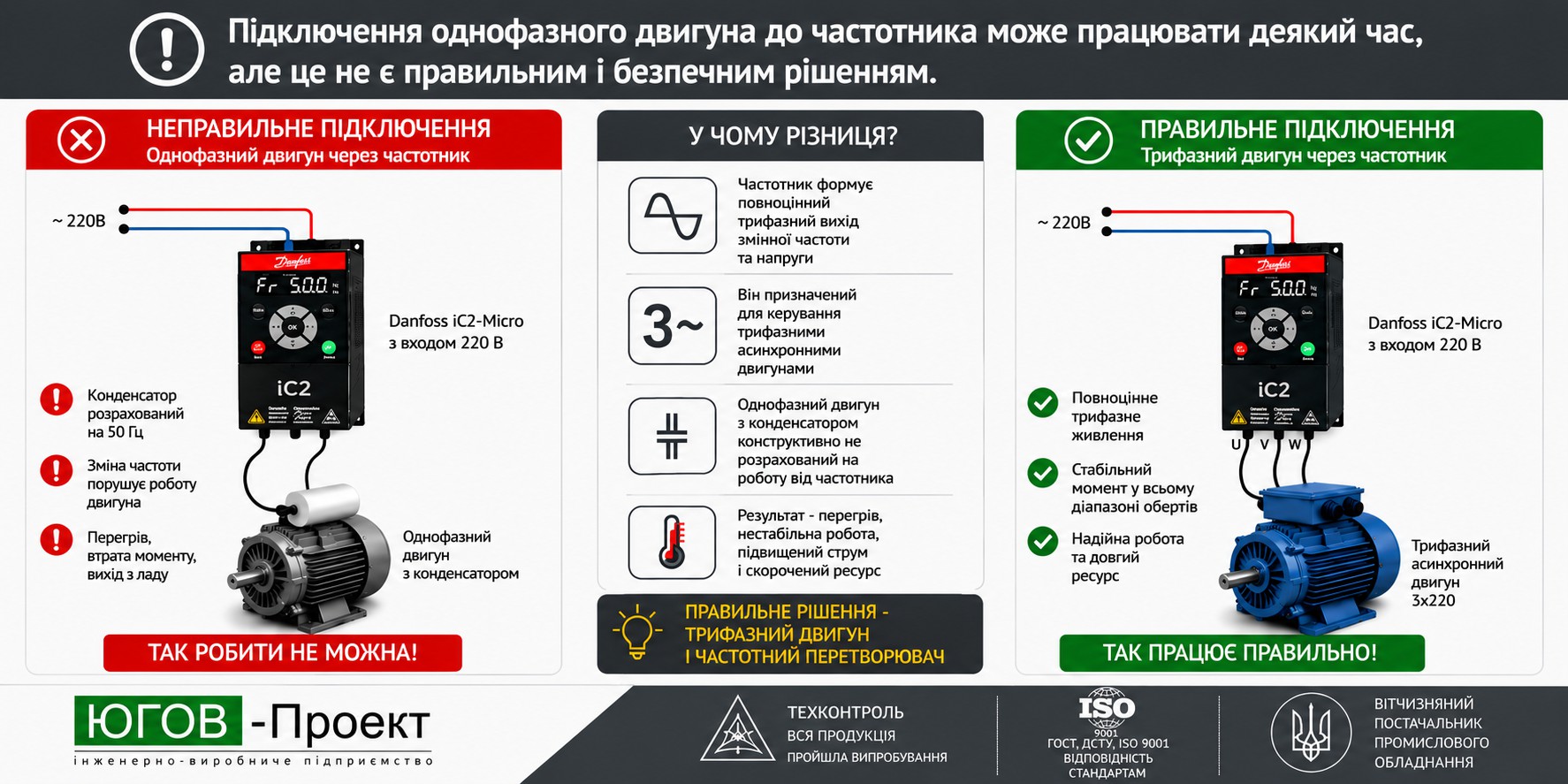

Однофазне живлення ≠ однофазний двигун. Багато користувачів плутають тип живлення частотного перетворювача з типом двигуна, яким він керує. Але це абсолютно різні речі. Позначка «220 В» на корпусі зовсім не означає, що пристрій розрахований на роботу з конденсаторними двигунами. Його призначення - керування трифазними асинхронними двигунами. Перетворювач бере однофазну мережу, випрямляє її, формує постійну шину, а потім генерує повноцінний трифазний вихід із змінною частотою та напругою - навіть якщо живлення надходить від побутової розетки.
На виході ми отримуємо не «покращену одну фазу», а повноцінну трифазну систему. Саме під таку фізику розробляються алгоритми керування двигуном, компенсація моменту, захисти та теплові моделі.
І тут важливо зрозуміти головне: звичайний однофазний двигун із конденсатором конструктивно не є трифазним - у ньому від початку закладена компромісна схема. Однофазний асинхронний двигун сам по собі не здатний створити повноцінне обертове магнітне поле, тому в ньому використовується допоміжна обмотка та конденсатор, що забезпечує фазовий зсув. Фактично конденсатор імітує другу фазу, щоб двигун міг стартувати та обертатися.
Ключова проблема в іншому: конденсатор підбирається під конкретну частоту - зазвичай стандартні 50 Гц. Уся система розрахована саме на цей режим.
Коли підключають частотний перетворювач, ситуація кардинально змінюється. Він починає варіювати частоту живлення й працює не з чистою синусоїдою, а через високочастотний ШІМ-сигнал. Для трифазного двигуна це штатний режим. Для однофазного конденсаторного - джерело проблем.
При зміні частоти змінюється реактивний опір конденсатора, а разом із ним - фазовий зсув між обмотками та режим роботи двигуна в цілому. Допоміжна обмотка починає працювати поза розрахунковими параметрами. Особливо небезпечна робота на знижених частотах: струми та нагрів можуть різко зростати.
У результаті двигун може перегріватися, втрачати момент, нестабільно запускатися, гудіти, споживати підвищений струм, а конденсатор і допоміжна обмотка - працювати в аварійному режимі.
Окрема проблема - самі конденсатори. Більшість моторних конденсаторів розраховані на роботу із синусоїдальною напругою промислової частоти. ШІМ-сигнал від перетворювача створює додатковий нагрів і навантаження на діелектрик.
Саме тому професійне рішення давно відоме: трифазний асинхронний двигун і частотний перетворювач. Навіть за наявності лише побутової мережі 220 В, перетворювач із однофазним входом забезпечує повноцінний трифазний вихід для нормальної роботи двигуна.
І це головне, що потрібно розуміти: частотник із входом 220 В це не «частотник для однофазного двигуна». Це пристрій для керування трифазним двигуном, який просто може живитися від однофазної мережі.
Саме тому просимо бути уважними під час вибору обладнання та не покладатися на поширені міфи. Неправильний підбір компонентів - це не лише витрати на ремонт, а й ризик для всієї системи. За технічною консультацією та підбором обладнання звертайтеся виключно до сертифікованих сервісних центрів.
