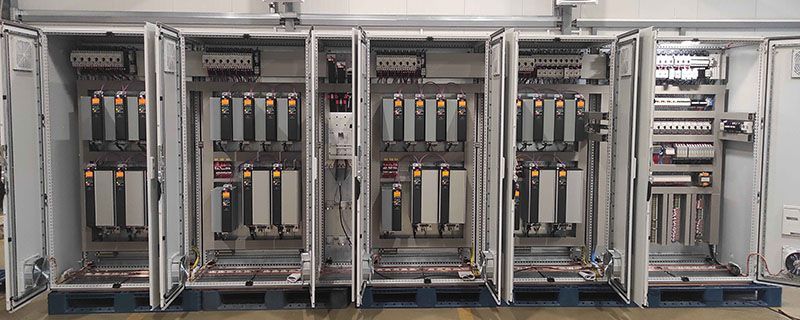

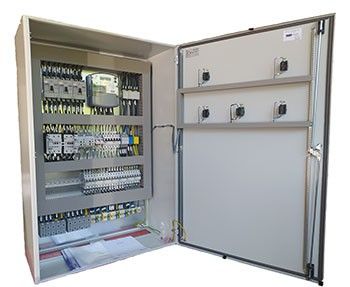

(ВРУ) Вводное распределительное устройство. Производство

(ВРП) Вводно-распределительное устройство – изготовление и монтаж любой сложности

Различаются по следующим характеристикам:

Компоновкой корпуса и типу исполнения:

• Может быть панелью одностороннего обслуживания, напольным и настенным шкафом или щитом для офисов, жилых и торговых зданий.

• Имеет разные габариты и массу, может быть в одном корпусе и состоять из секций, скрепленных между собой.

Установленным оборудованием и делится на:

• Вводные системы, отвечающие за приём электроэнергии и содержат в себе аппараты защиты (вводной автомат, рубильник) и перевод на резервное питание при помощи схемы переключения (АВР).

• Распределительные – предназначенные для учета данных и распределения мощности между потребителями.

• Вводно-распределительные, одновременно выполняют функции двух предыдущих типов.

Работает в напряжениях сети:

• До и выше 1000 В.

Системой заземления:

• Используется следующие виды нейтрали:

  • TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников

  • TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении

  • TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении

  • TN-CS — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

Степенью защиты:

• От пыли и влаги (IP, от 21 – 65, по таблице)

• От прикосновения к опасным частям оборудования (маркируется буквами A, B, C, D)

• Секционированием ячейки или шкафа имея несколько видов и форм. Самые продвинутые из них это 4А и 4Б, обеспечивающие максимальную функциональность блоков сборной шины и мест подключения каждого кабеля от других.

Номинальными токами:

• Вводных и отходящих линий могут отличаться широким диапазоном номинальных токов. В зависимости от мощности источника питания и задач, которые ставятся перед оборудованием.

Количеством вводов:

• от одной вводной линии до четырех.

ВРУ изготовляется и устанавливается в следующих местах расположения:

Промышленные объекты.

• Установка происходит внутри здания в специально отведенном для этого месте как можно ближе к источнику питания, которые могут быть заведены сверху и снизу в корпус вводного шкафа. В случае нижнего подключения, возможно придется установить на специальные подставки. Если ВРУ в форме ячеек ЩО 70-90, то их необходимо установить по схеме проекта и скрепить между собой болтами. Далее нужно обязательно присоединить каждый шкаф или секцию отдельно к главному контуру здания или главной заземляющей шине (ГЗШ) при выполнении полноценной системы уравнивания потенциалов.

Торговые, офисные, логистические центры и торгово-развлекательные комплексы.

• Установка такая же, как для промышленных объектов. Разница в том, что нет секционного способа монтажа, а все оборудование монтируется в напольных и навесных шкафах, а также силовых щитах (СЩ).

Бытовой сектор (гостиничный комплекс, многоквартирный или частный дом).

• ВРУ имеет вид силовых щитов, которые навешиваются или встраиваются в стену. Способ монтажа и количества оборудования зависит от площади жилья, количества этажей, дополнительных построек, количества и мощности потребителей.
