Манометрический клапан SNV-SS


Клапаны SNV-SS удовлетворяют всем требованиям, предъявляемым к промышленным системам охлаждения. Они имеют отличные гидравлические характеристики и предназначены для работы в качестве сервисных клапанов.


Преимущества

  • Применяются с ГХФУ, негорючими ГФУ хладагентами, R717 (аммиак) и R744 (CO2);
  • Предназначены для установок, работающих в тяжелых условиях, включая высокие давления и широкий диапазон температур;
  • Клапаны SNV-SS  имеют возможность обратной посадки клапанного конуса (металл по металлу);
  • Имеют небольшой размер и малый вес, просты в монтаже и обслуживании;
  • Направление потока рабочей среды не регламентировано;
  • Имеют высокие пропускные характеристики;
  • Каждый клапан имеет маркировку с указанием типа и размера;
  • Корпус и головка клапана выполнены из низкотемпературной стали (из нержавеющей стали у клапана SNV-SS) в соответствии с требованиями директивы ЕС по оборудованию, работающему под давлением (PED) и других международных стандартов;
  • Повышенная надежность клапана обеспечивается наличием невыворачиваемого шпинделя.

Конструкция


Клапаны выпускаются под следующие типы соединений:
  • CD Под отрезное кольцо;
  • MPT с наружной трубной резьбой, NPT (ANSI/ASME B1.20.1);
  • FPT с внутренней трубной резьбой;
  • NPT (ANSI/ASME B1.20.1);
  • R с наружной трубной резьбой (ISO 7-1);
  • RC с внутренней трубной резьбой (ISO 7-1);
  • G с наружной трубной резьбой;
  • W Под сварку.

Монтаж. Направление потока рабочей среды через клапан не регламентировано. Корпус клапана выдерживает очень высокое внутреннее давление, однако система трубопроводов должна быть спроектирована таким образом, чтобы избежать появления участков возможного скопления жидкого хладагента и таким образом понизить риск возникновения гидроудара при его термическом расширении. Более подробная информация приведена в инструкции по монтажу клапанов SNV-SS.

Изображения - SNV-SS, Манометрический клапан

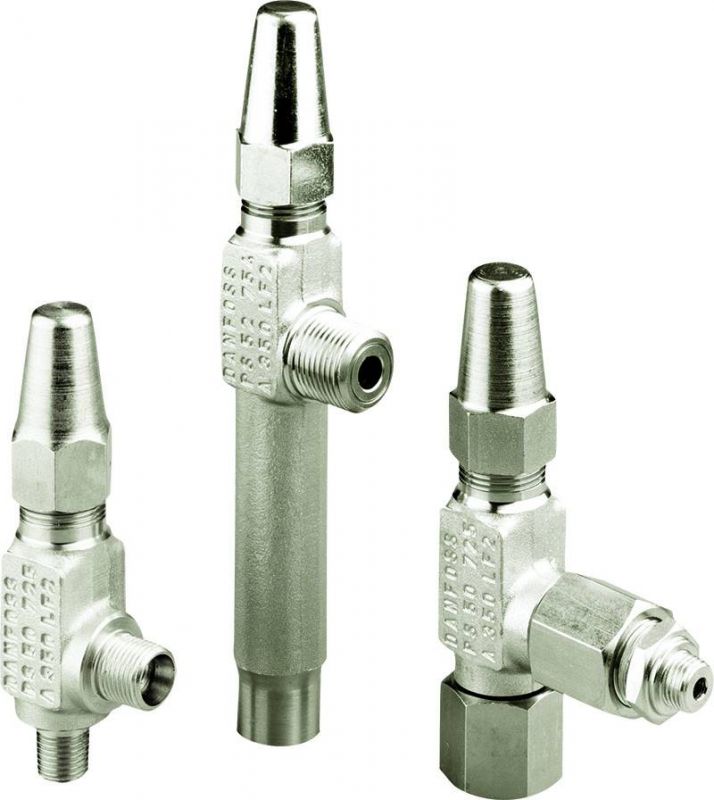

klapany-snv-ss-imeyut-vysokie-propusknye-harakteristiki

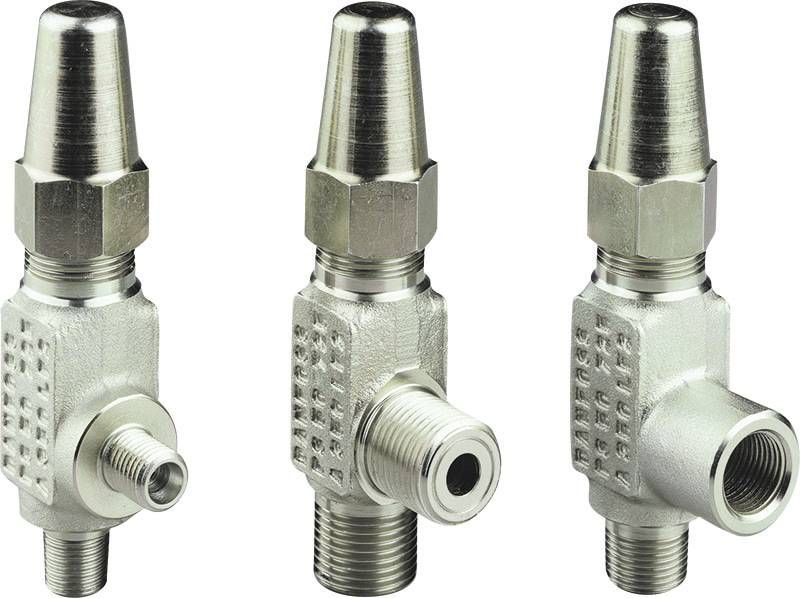

klapany-snv-ss-udovletvoryayut-vsem-trebovaniyam-predyavlyaemym-k-promyshlennym-sistemam-ohlazhdeniya

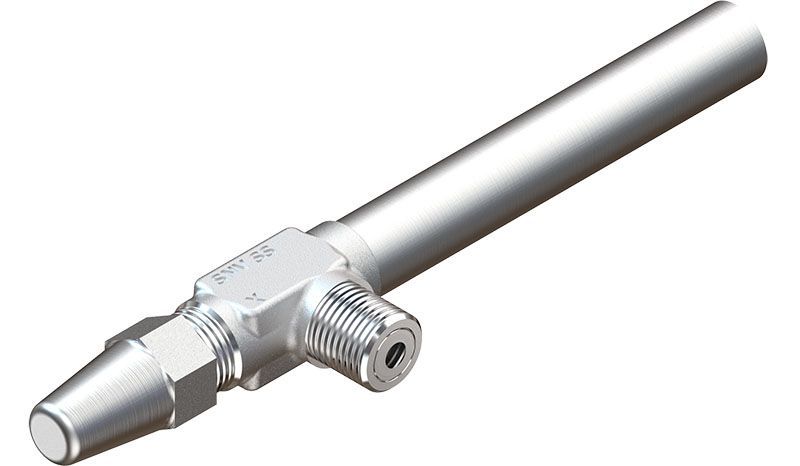

snv-ss-manometricheskij-klapan
Доступные для заказа модификации - SNV-SS, Манометрический клапан
Код заказа Тип Максимальное рабочее давление Рабочая температура Пропускная способность Размер подключения
148B3750 SNV-SS 65 bar -60 - 150 °C — 3/8x3/8 in
148B4581 SNV-SS 65 bar -60 - 150 °C — 1/2x1/2 in
148B4582 SNV-SS 65 bar -60 - 150 °C — 1/2x1/2 in
148B4771 SNV-SS 65 bar -60 - 150 °C — 1/4x1/4 in
148B4784 SNV-SS 65 bar -60 - 150 °C — 1/2x1/2 in
148B4785 SNV-SS 65 bar -60 - 150 °C — 1/2x1/2 in
148B6545 SNV-SS 65 bar -60 - 150 °C — 1/2x1/2 in
Товары снятые с производства
148B4264 SNV-SS 52 bar -60 – 150 °C — 12x12 mm
148B4265 SNV-SS 52 bar -60 – 150 °C — 12x12 mm
