Дифференциальные реле давления RT


Дифференциальные датчики-реле разности давления компания Danfoss (Дания) выпускает давно, а в технологических схемах они используются более полувека. Их надежность и эффективность доказана временем.

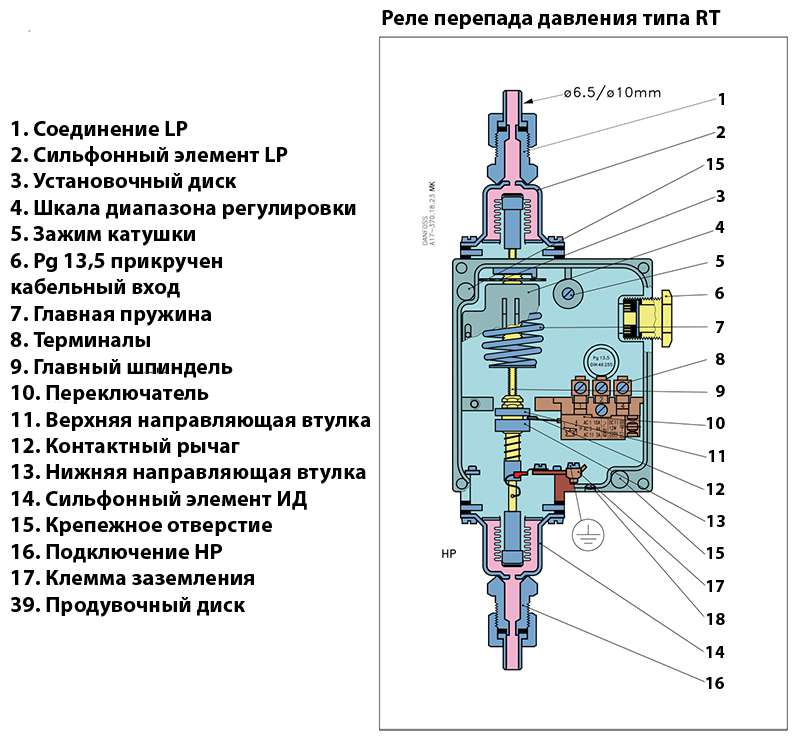

Принцип действия и структура


Прессостаты серии RT являются простыми электромеханическими устройствами. Они содержат однополюсные перекидные переключатели, контакты которых переключаются при достижении давлением среды показателя уставки. Его задают с помощью сжатия пружины до определенного значения. В действие систему контактов приводит деформация чувствительного элемента – мембраны.

Обратное переключение происходит в автоматическом режиме, когда давление в системе падает на значение дифференциала от установочного показателя. Модельный ряд RT включает устройства с фиксированным и программируемым дифференциалом.

Техническая характеристика


Продукты линейки имеют следующие показатели:


t исследуемой среды (°С)

-50…+100

Диапазон давлений (бар)

0-11

Время реакции (мс)

4

Максимальная частота переключений в минутах

10

Надежность (кол-во циклов включения):



- чувствительного элемента

более 400 000

- контактной системы

>100 000

Защита от короткого замыкания

есть

Уплотнительное кольцо

есть

Допустимая степень загрязнения

3

Класс защиты

IP 66

Продукция линейки RT имеет разные модификации. Так, например, модели маркированные:
  • W или AW – автоматически включаются снова;
  • А или АВ – с ручным сбросом внешней кнопкой;
  • S или AS – с внутренним рычагом обнуления.
Индивидуализированный подход к выбору модели увеличивает эффективность и безопасность прибора.


Область применения


Приборы применяют в различных отраслях промышленности в:
  • холодильных установках;
  • компрессорах;
  • насосах;
  • судостроении;
  • водоснабжении;
  • отоплении и др.
Рабочей средой является газ, пар, жидкости, масло, воздух. Аппарат может сопровождаться документацией, одобряющей их применение в кораблестроении и мореходстве (RMRS). Дополнительные аксессуары расширяют область применения RT.


Преимущества


Длительный период популярности линейки объясняется следующими преимуществами:
  • надежностью, точностью;
  • простотой настроек;
  • универсальностью;
  • компактностью;
  • высокими эксплуатационными показателями;
  • доступностью;
  • экономичностью;
  • экологичностью.
Немаловажное значение имеет компактность устройства. Они не требуют выделения специального места, что в условиях ограниченного пространства на морских судах является большим достоинством.

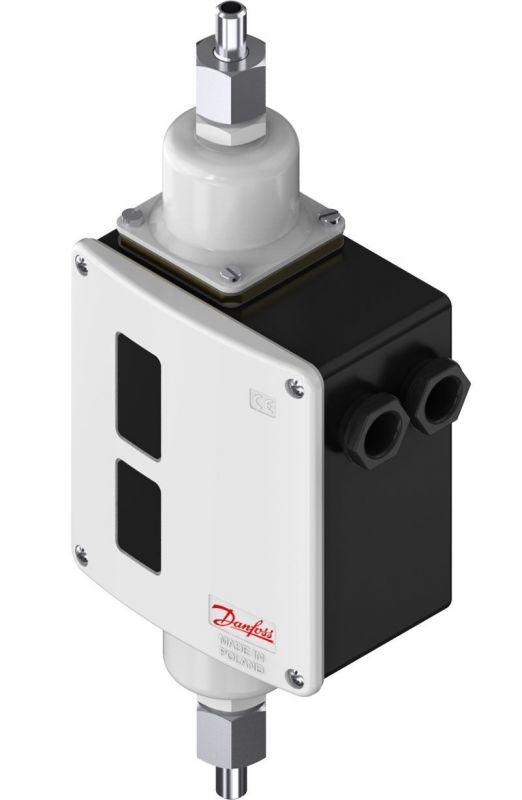

Изображения - RT, Дифференциальные реле давления
rt-differentsialnye-rele-davleniya
Доступные для заказа модификации - RT, Дифференциальные реле давления
Код заказа Тип Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение
017D001366 RT260A 22 bar 0 – 18 bar 0.5 – 4 bar IP 66 M 12 x 1.5
017D001466 RT260A 22 bar 0 – 18 bar 0.5 – 4 bar IP 66 M 12 x 1.5
017D001566 RT260A 42 bar 0 – 36 bar 0.5 – 6 bar IP 66 M 12 x 1.5
017D001666 RT260A 42 bar 0 – 36 bar 1.5 –11 bar IP 66 M 12 x 1.5
017D002166 RT 260A 22 bar 0 – 18 bar 0.5 – 4 bar IP 66 G 3/8 A
017D002266 RT260A 22 bar 0 – 18 bar 0.5 – 4 bar IP 54 G 3/8 A
017D002366 RT 260A 42 bar 0 – 36 bar 0.5 – 6 bar IP 66 G 3/8 A
017D002466 RT 260A 42 bar 0 – 31 bar 1.5 –11 bar IP 66 G 3/8 A
017D002566 RT 262A 11 bar 0 – 9 bar 0.1 – 1.5 bar IP 66 G 3/8 A
017D002566 RT262A 11 bar 0 – 9 bar 0.1 – 1.5 bar IP 66 G 3/8 A
017D002766 RT 262A 11 bar 0 – 10 bar 0 – 0.3 bar IP 66 G 3/8 A
017D003066 RT262AE 11 bar 0 – 9 bar 0.1 – 1.5 bar IP 66 G 3/8 A
017D003666 RT260AE 22 bar 0 – 18 bar 0.5 – 4 bar IP 66 G 3/8 A
017D004366 RT 262AL 11 bar 0 – 9 bar 0.1 – 1.5 bar IP 66 G 3/8 A
017D004566 RT 263AL 7 bar 0 – 6 bar 0.1 – 1.0 bar IP 66 G 3/8 A
017D004866 RT 260AL 22 bar 0 – 18 bar 0.5 – 4 bar IP 66 G 3/8 A
017D007266 RT 265A 42 bar 0 – 36 bar 1 – 6 bar IP 66 G 3/8 A
017D008166 RT 266AL 7 bar 0 – 0.9 bar 0.1 – 1 bar IP 66 G 3/8 A
