MBC 5180, Дифференциальные реле давления блочного типа

MBC 5180, Дифференциальные реле давления блочного типа
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 490.00 - 520.00 EUR

Дифференциальные реле MBC 5180


Реле давления MBC 5180 предназначено для контроля, регулирования рабочей среды и сигнализации об аварии. Чаще всего модель применяется в судостроении и морском судовождении.


Принцип работы


Устройство аппарата стандартное:
  • механическая составляющая;
  • пьезоэлектрическая часть.
Отличительной особенностью MBC является построение схемы по блокам. Они встраиваются в систему с другими контрольно-измерительными устройствами Данфосс:
  • преобразователями давления;
  • клапанными блоками и др.
Гибкая мембрана воздействует на пьезоэлемент, представляющий собой резисторную схему, называемую мостом Уитстона. Под воздействием измеряемого давления чувствительный элемент деформируется, тензорезисторы изменяют свое сопротивление. В дальнейшем это изменение с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока или напряжения.

В промышленных схемах причиной поломок устройства часто являются порывы диафрагмы, обусловленные воздействием гидравлических ударов или резких скачков давления. В моделях MBC 5180 предусмотрена функция нейтрализации помех.


Техническая характеристика приспособлений


Приборы Данфосс обладают схожими характеристиками, что повышает их заменимость, интеграцию:


t окружающая (°С)

-10…+85

Повторяемость в верхней точке (бар)

<0,2

Диапазон давлений (бар)

0,3-5

Время реакции (мс)

<4

Вибрация (Гц)

2-30

Допустимая нагрузка на клеммы

250 В; 0,5 А

125 В; 12 Вт

Класс защиты

IP 65

Для присоединения предусмотрено 2 штуцера, штепсельное гнездо сделано из латуни. Мембрана изготовлена из нитрила. Все части, контактирующие с изучаемой средой, обладают антикоррозионными свойствами. Корпус изготовлен из анодированного алюминиевого сплава. Поэтому вес прибора 0,5 кг.


Преимущества


Механизм компактный, легкий, не требующий специального места. В условии отсутствия свободного места на судах модель MBC 5180 обладает выраженными достоинствами. Кроме того, она:
  • надежная;
  • точная;
  • простая;
  • дешевая;
  • экономичная.
Благодаря устройству вся схема работает с высоким КПД, реже выходит из строя, позволяет экономить финансы и человеческие ресурсы. Продукция компании пользуется спросом, так как применяется во многих отраслях промышленности, народного хозяйства. Блочный принцип построения улучшает эксплуатационные свойства технологического процесса.
Документация для - MBC 5180, Дифференциальные реле давления блочного типа
Изображения - MBC 5180, Дифференциальные реле давления блочного типа

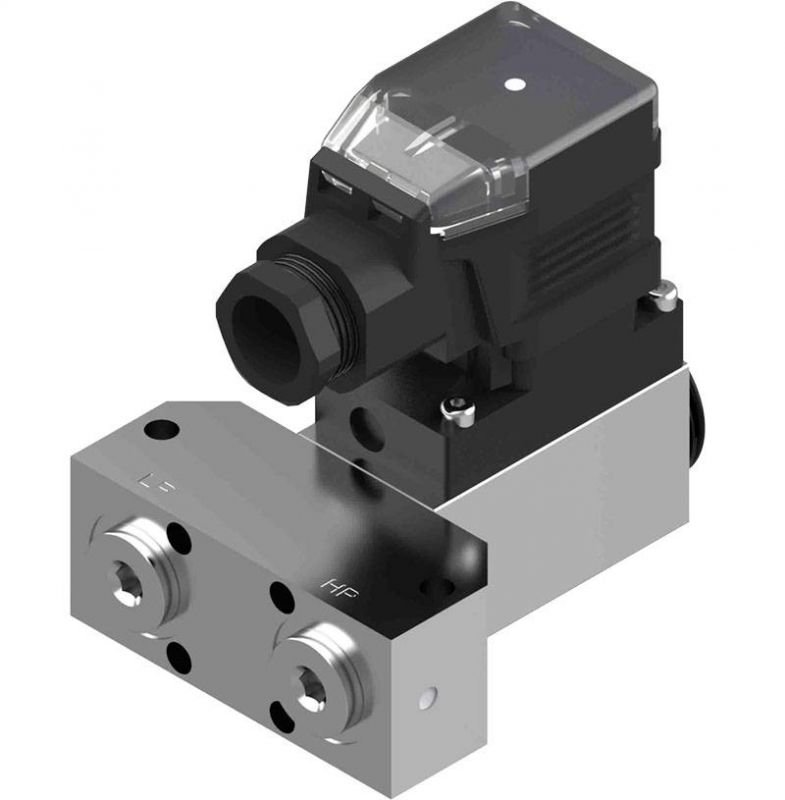

seriya-differentsialnyh-rele-davleniya-mbc-5180

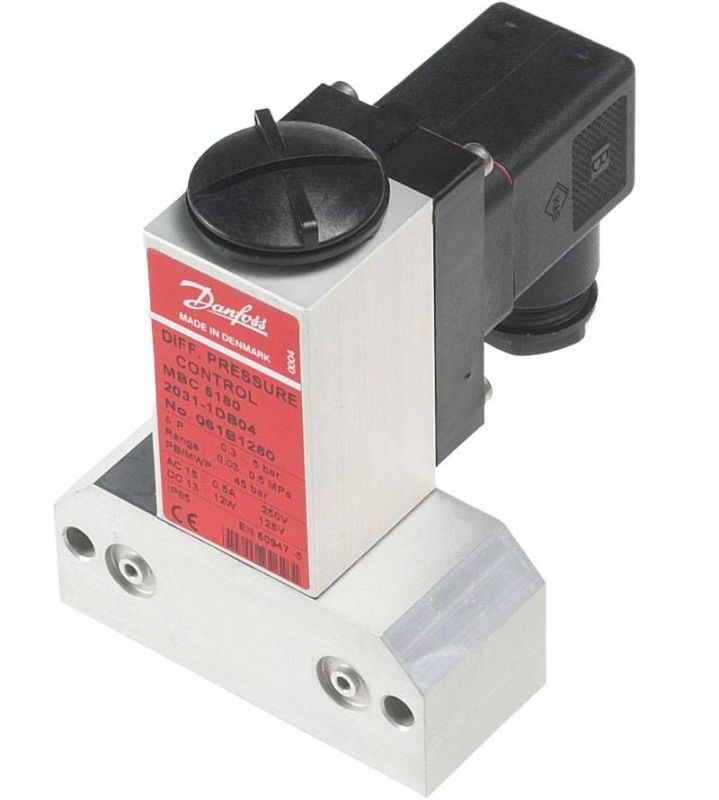

mbc-5180-differentsialnye-rele-davleniya-blochnogo-tipa

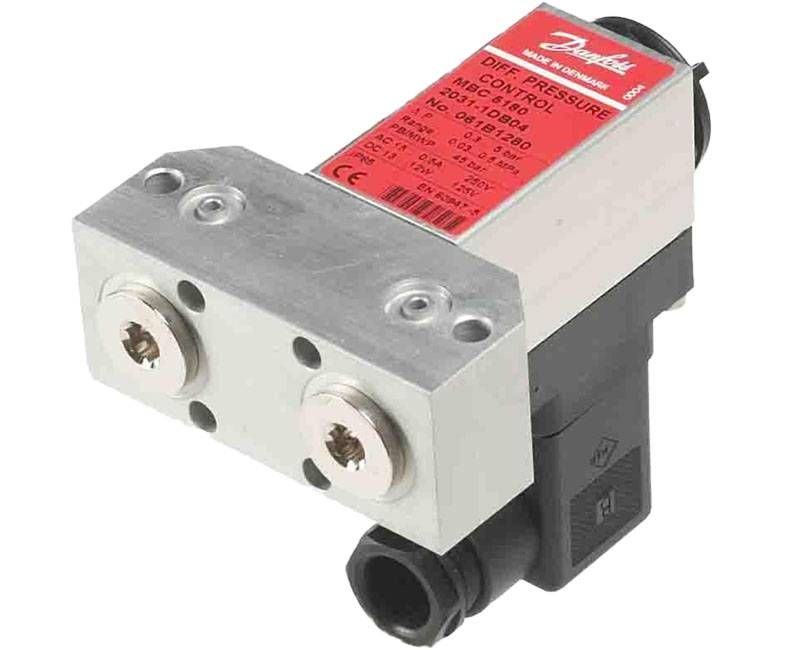

seriya-differentsialnyh-rele-davleniya-mbc-5180-prednaznachena-spetsialno-dlya-ispolzovaniya-na-morskih-sudah
Доступные для заказа модификации - MBC 5180, Дифференциальные реле давления блочного типа
Код заказа Тип Макс. давление, бар Диапазон нас, бар Дифференциал, бар Класс защиты Присоединение
061B124166 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B124266 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B128066 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B128166 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B128266 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B128966 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B129066 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B129266 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
061B129966 MBC 5180 45 bar 0 – 30 bar 0.3 – 5 bar IP 65 G 1/4
