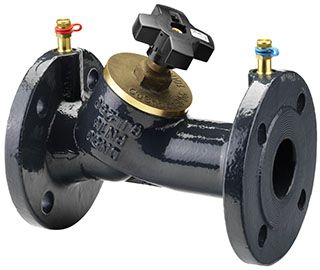

MSV-F2, Ручной балансировочный клапан с ниппелями и фланцами

MSV-F2, Ручной балансировочный клапан с ниппелями и фланцами
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 321.00 - 7302.00 EUR

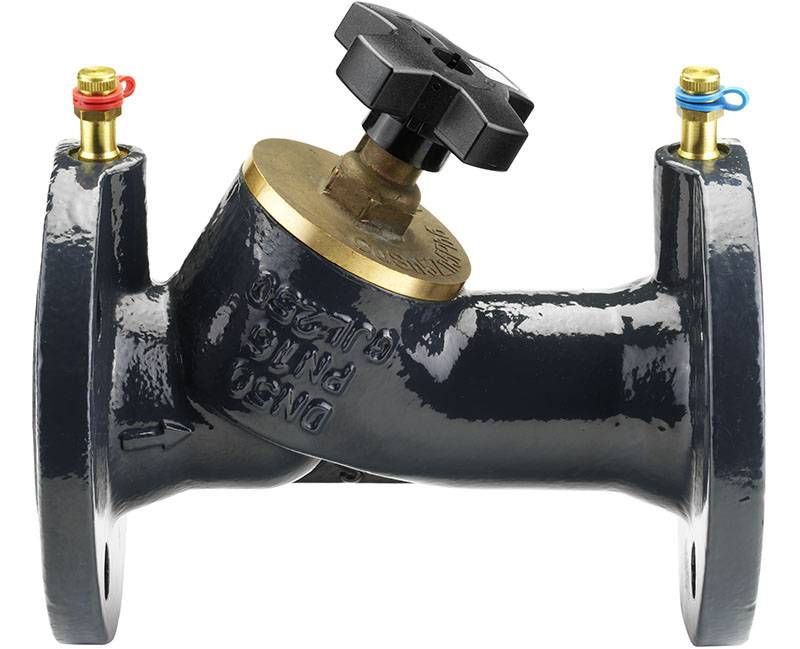

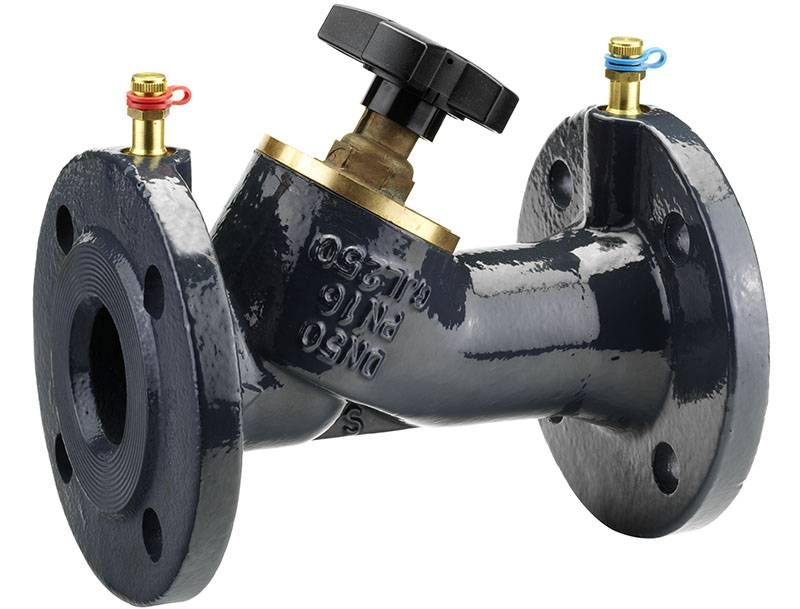

Ручные балансировочные клапаны с измерительными ниппелями MSV-F2, фланцевое соединение


Клапан ручной регулировки типа MSV-F2 предназначены для гидравлической балансировки систем отопления и охлаждения с постоянным гидравлическим режимом.


Особенности:

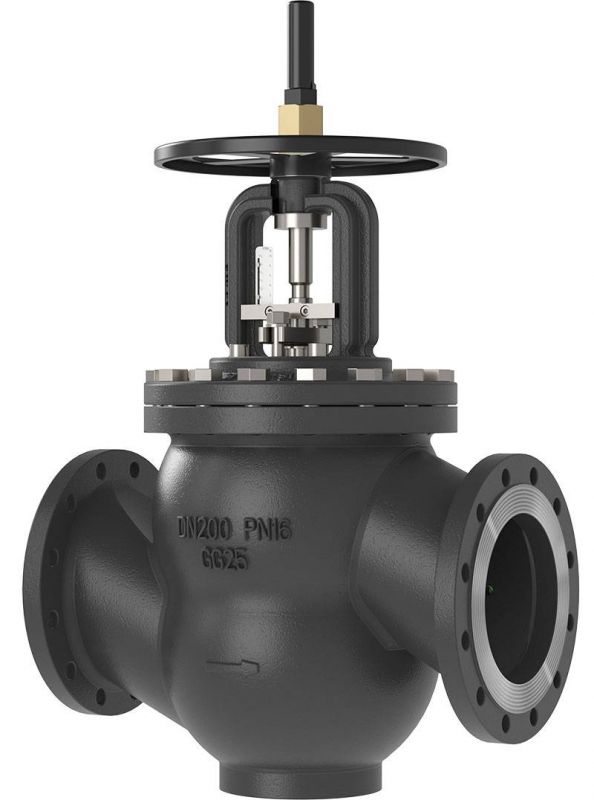

  • Объединяет функции балансировочного и запорного клапанов;
  • Простая настройка и блокировка настройки;
  • Оснащен двумя измерительными ниппелями игольчатого типа (под 3-мм иглы);

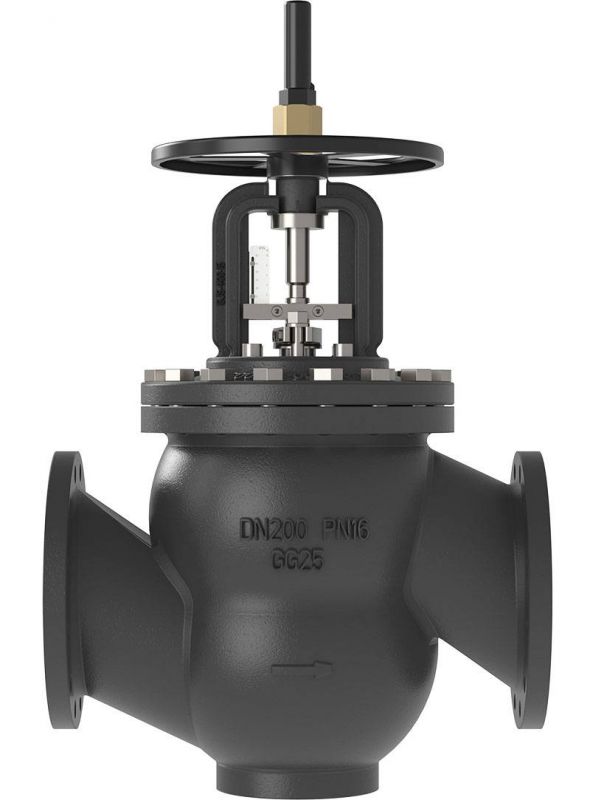

  • Запорная функция реализуется быстро и легко без изменения настройки.

Основные данные:

  • Номинальный диаметр: DN 15...400 мм;
  • Пропускная способность: kvs = 3,1...2046,1 м3/ч;
  • Номинальное давление, PN: 16 бар или 25 бар;
  • Максимальный перепад давлений на клапане:
    • для клапанов РN 16: 1,5 бара,
    • для клапанов РN 25: 2 бара,

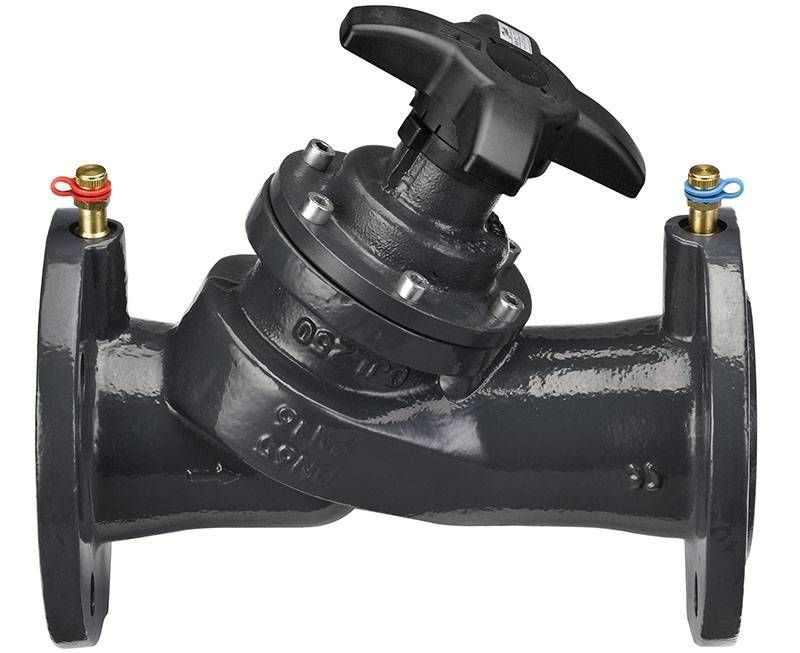

  • Регулируемая среда: вода/водогликолевая смесь с концентрацией гликоля до 30 %;
  • Температура регулируемой среды:
    • для клапанов РN 16: -10...130 °С,
    • для клапанов РN 25: -10...150 °С,
  • Соединение: фланцевое.
Документация для - MSV-F2, Ручной балансировочный клапан с ниппелями и фланцами
Изображения - MSV-F2, Ручной балансировочный клапан с ниппелями и фланцами
obedinyaet-funktsii-balansirovochnogo-i-zapornogo-klapanov
msv-f2-ruchnye-balansirovochnye-klapany
msv-f2-125
reguliruemaya-sreda-voda-vodoglikolevaya-smes-s-kontsentratsiej-glikolya-do-30-protsentov
ruchnye-klapany-s-izmeritelnymi-nippelyami
zapornaya-funktsiya-realizuetsya-bystro-i-legko-bez-izmeneniya-nastrojki
Доступные для заказа модификации - MSV-F2, Ручной балансировочный клапан с ниппелями и фланцами
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003Z1061 MSV-F2 50 53,8 m3/h - - 50 mm
003Z1062 MSV-F2 65 93,4 m3/h - - 65 mm
003Z1063 МSV-F2 80 122,3 m3/h - - 80 mm
003Z1064 МSV-F2 100 200 m3/h - - 100 mm

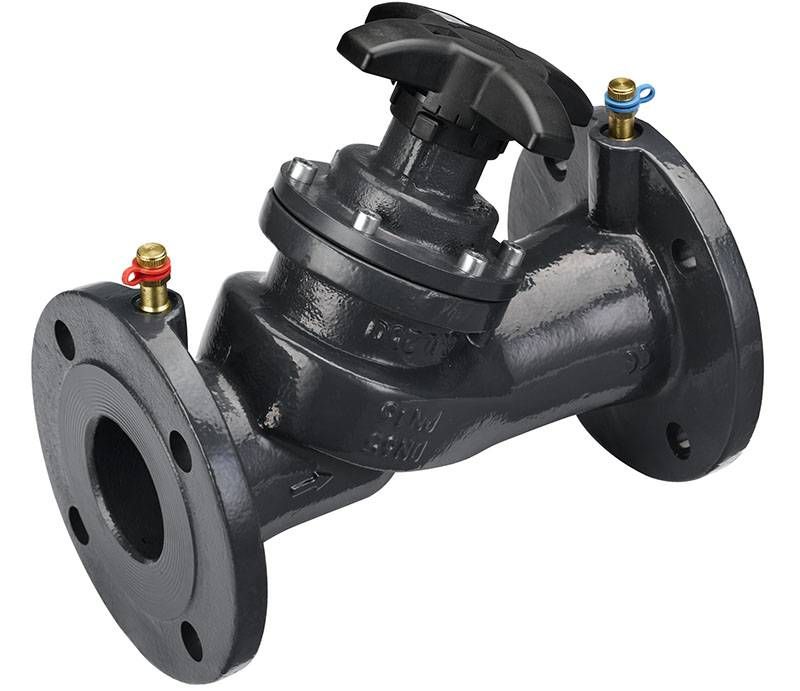

003Z1065 МSV-F2 125 304,4 m3/h - - 125 mm
003Z1066 МSV-F2 150 400,8 m3/h - - 150 mm
003Z1067 МSV-F2 200 685,6 m3/h - - 200 mm
003Z1068 МSV-F2 250 952,3 m3/h - - 250 mm
003Z1069 МSV-F2 300 1380,2 m3/h - - 300 mm
003Z1070 MSV-F2 53.8 m3/h - - 50 mm
003Z1071 MSV-F2 93.4 m3/h - - 65 mm
003Z1072 MSV-F2 122.3 m3/h - - 80 mm
003Z1073 MSV-F2 200 m3/h - - 100 mm
003Z1074 MSV-F2 304.4 m3/h - - 125 mm
003Z1075 MSV-F2 400.8 m3/h - - 150 mm
003Z1076 MSV-F2 685.6 m3/h - - 200 mm
003Z1077 MSV-F2 952.3 m3/h - - 250 mm
003Z1078 MSV-F2 1380.3 m3/h - - 300 mm
003Z1085 MSV-F2 3.1 m3/h - - 15 mm
003Z1086 MSV-F2 6.3 m3/h - - 20 mm
003Z1087 MSV-F2 9 m3/h - - 25 mm
003Z1088 MSV-F2 15.5 m3/h - - 32 mm
003Z1089 MSV-F2 32.3 m3/h - - 40 mm
003Z1090 MSV-F2 2046 m3/h - - 350 mm
003Z1091 MSV-F2 2584.6 m3/h - - 400 mm
003Z1092 MSV-F2 3.1 m3/h - - 15 mm
003Z1093 MSV-F2 6.3 m3/h - - 20 mm
003Z1094 MSV-F2 9 m3/h - - 25 mm
003Z1095 MSV-F2 15.5 m3/h - - 32 mm
003Z1096 MSV-F2 32.3 m3/h - - 40 mm
003Z1097 MSV-F2 2046.1 m3/h - - 350 mm
003Z1098 MSV-F2 2584.6 m3/h - - 400 mm
003Z1140 MSV-F2 872 m3/h - - 200 mm
003Z1141 MSV-F2 1238 m3/h - - 250 mm
003Z1142 MSV-F2 1662 m3/h - - 300 mm
003Z1143 MSV-F2 2959 m3/h - - 350 mm
003Z1144 MSV-F2 3516 m3/h - - 400 mm
003Z1145 MSV-F2 872 m3/h - - 200 mm
003Z1146 MSV-F2 1238 m3/h - - 250 mm
003Z1147 MSV-F2 1662 m3/h - - 300 mm
003Z1148 MSV-F2 2359 m3/h - - 350 mm
003Z1149 MSV-F2 3516 m3/h - - 400 mm
