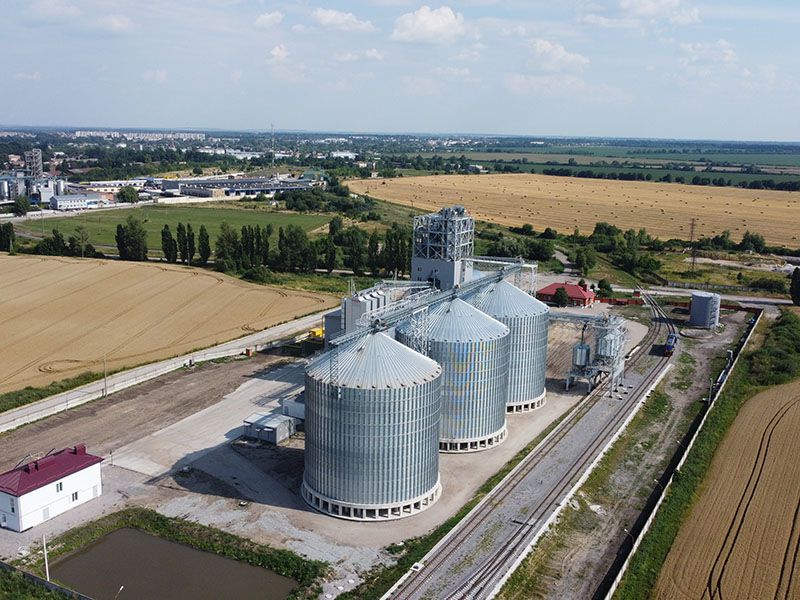

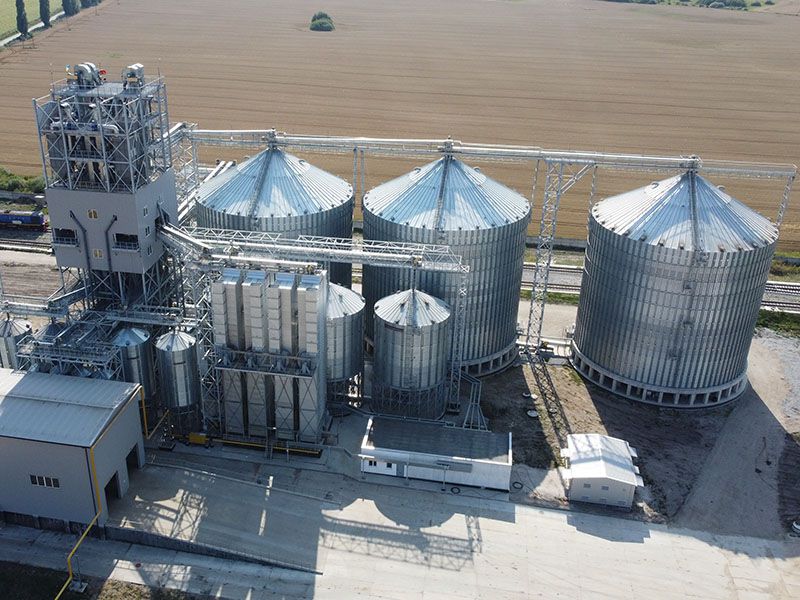

ООО «Сигнет»

   Расположение: с. Казатин, Винницкая обл. ул. Покровская 78
Период: 15.06.2020 - 13.10.2020
Цель: Работы по внедрению системы АСУ ТП

Комплексные электромонтажные работы

К нам обратилась компания ООО Сигнет Центр техническому заданию. Начался процесс изучения технологической схемы для выполнения системы автоматизации. Состоялось согласование и начало заказ оборудования. Шкафы собираются на базе оборудования следующих производителей Danfoss, RITTAL, Phoenix Contact, EATON

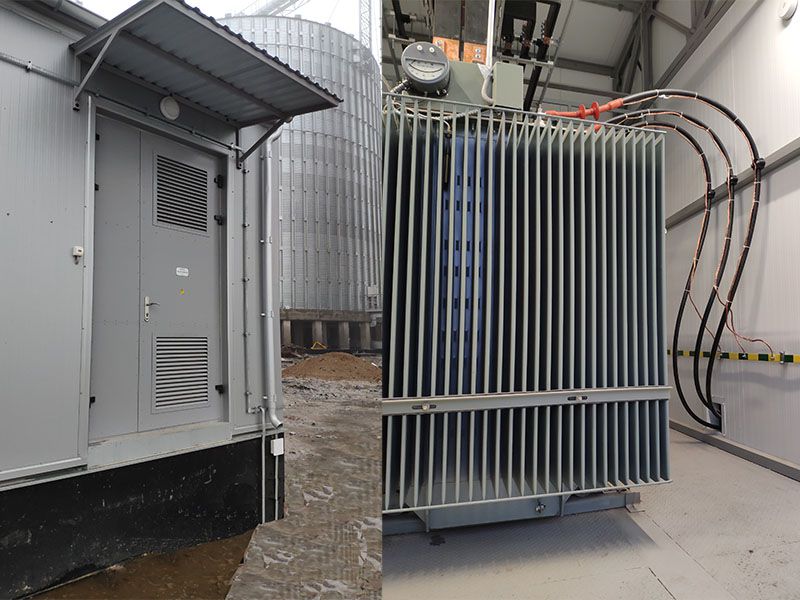

Комплектная трансформаторная подстанция (КТП)

В объемах реализации данного проекта заказчиком была поставлена ​​задача: построить трех-трансформаторную КТП 10 - 0,4. Два трансформатора по 2 мегаватта, и одно КТП 630 кВт-ч. Выполнить пункт присоединения силовых трансформаторов. Также были поставлены ячейки 10 кВ. с использованием двух источников питания и три отходящих силовых трансформатора. Открытый шинный мост 0,4 кВ (пожелание заказчика) и выполнена классическая схема по питанию. Также есть разделение 4А: две конденсаторные установки, два ввода по 2500, и два отходящих фидера питательных на РП технологии и секционный выключатель.

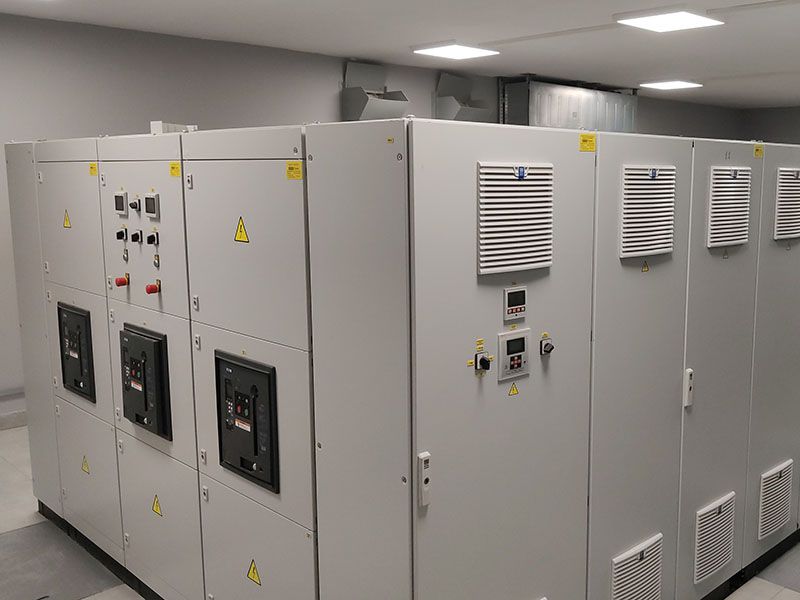

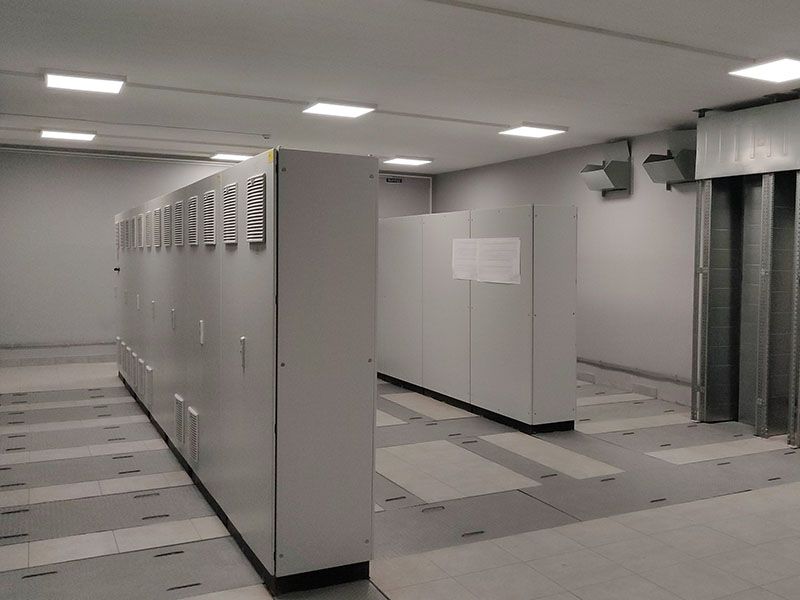

Щиты управления

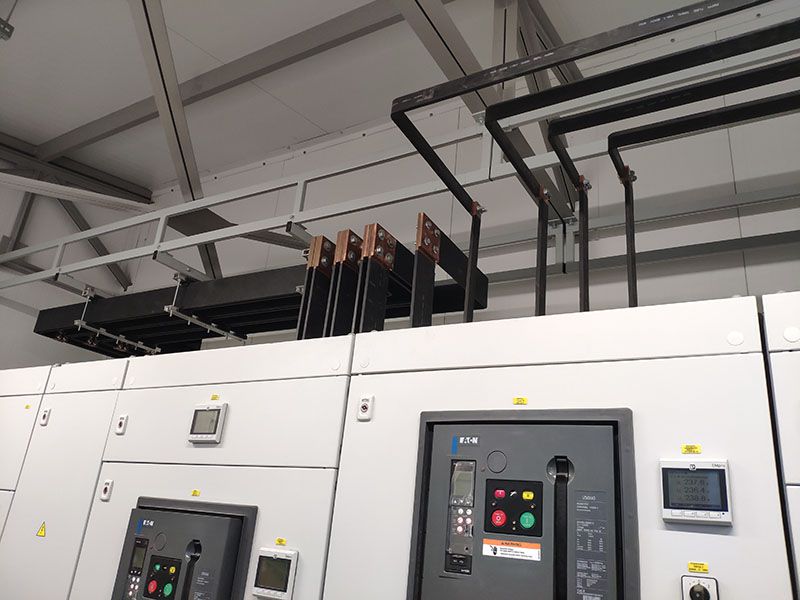

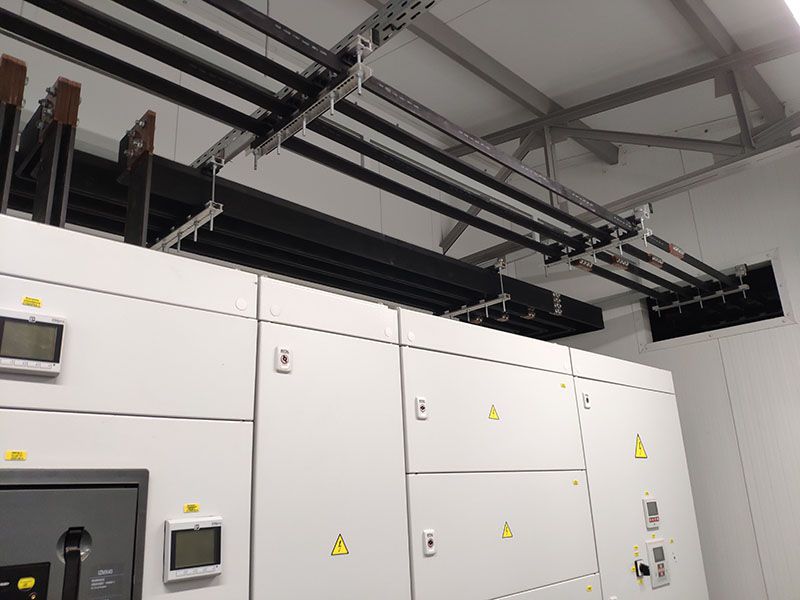

Исходя из размеров и объема технологических шкафов, было построено помещение в которые они были смонтированы. В данных шкафах выполнены питания из двух вводов 2000 А, и сплошных шинных мостов на 1600 А, установлен секционный выключатель с АВРом по питанию цепей управления и установки на каждой секции шин, конденсаторные установки

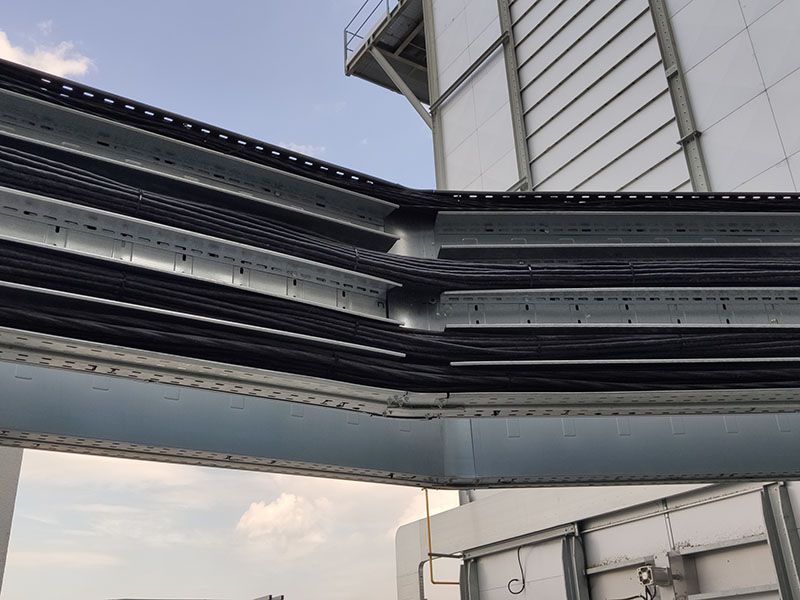

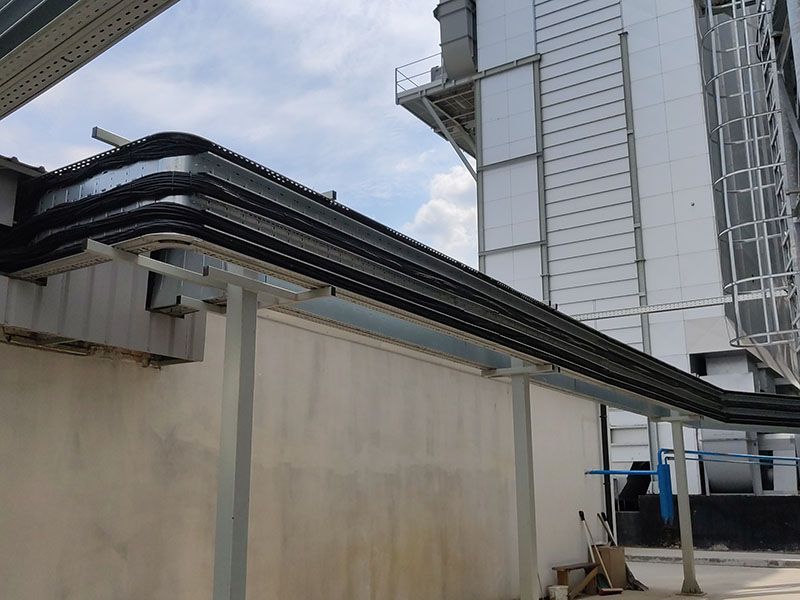

Кабельные эстакады

В связи с существующим генпланом было разработано проектное решение по разделению направлении механизмов на два направления, а третье отделение было направлено на питание зерносушилки

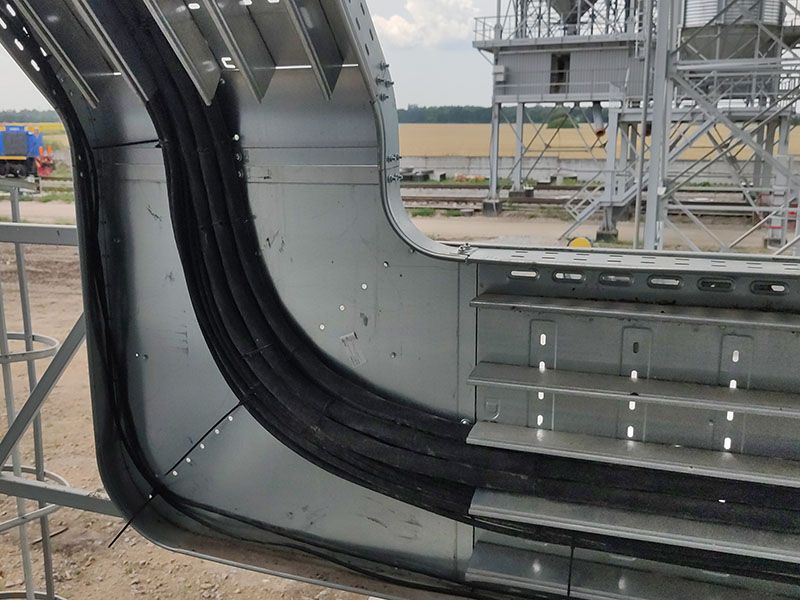

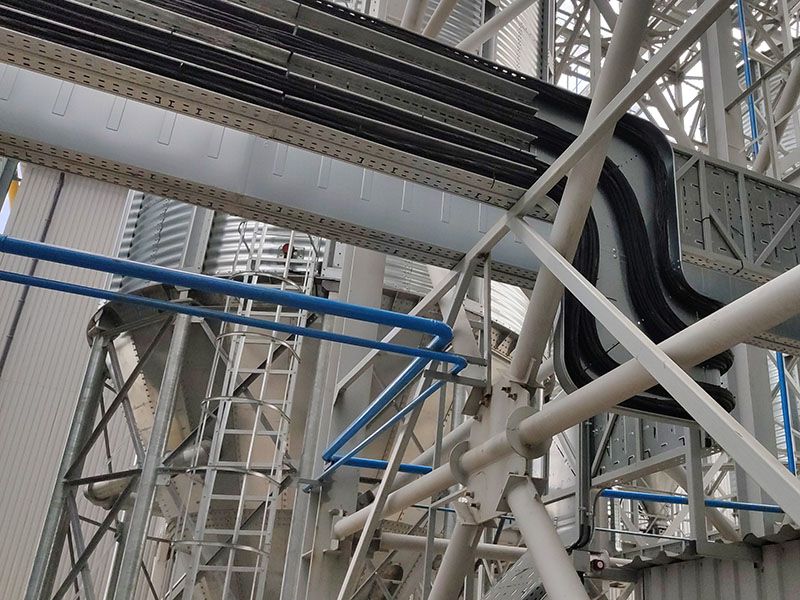

Кабельные лотки

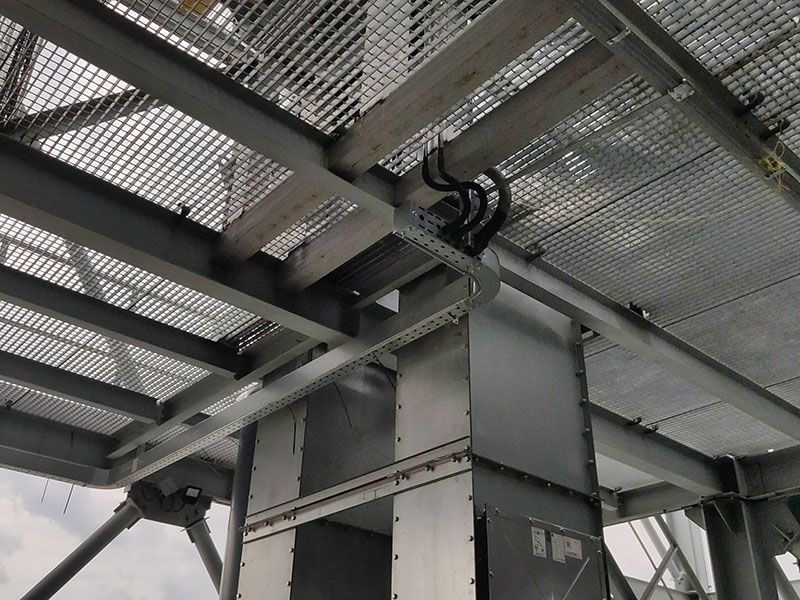

Одновременно с монтажом кабельных эстакад идут монтажные работы по лоткам, поднимаем вертикальные и горизонтальные трассы, собираем различные изгибы и повороты. Лотки используем фирмы ДКС. Преимущество данных лотков в большом выборе разных вариаций размеров и поворотов, что позволяет производить монтаж в сжатые сроки что крайне важно.

Кабельная продукция

Приступаем к монтажу кабельной продукции. За это время было смонтировано более 90000 метров кабеля различного сечения. Вместе с монтажом кабеля происходило подключение следующих механизмов: транспортеров, клапанов, задвижек, дистрибьюторы, вентиляторы, двигатели, нории, датчики, и расключение кабелей. Монтаж происходит по разделениям в лотках металлическими огнестойкими перегородками для предотвращения и уменьшения помех на кабеле измерения и управления

Сервисные выключатели, переключатели и кнопки управления, датчики уровня, индуктивные

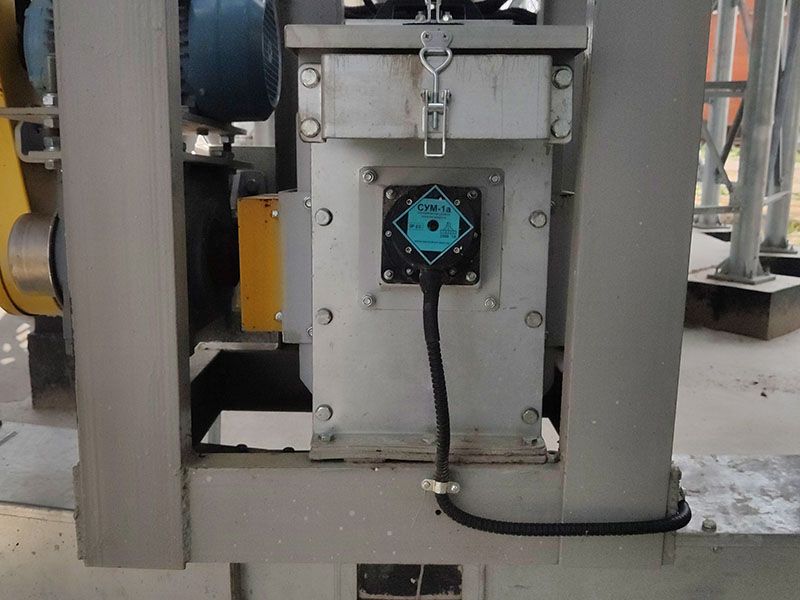

Сделали установку сервисных выключателей, переключателей положений работы ручное/авто, аварийные кнопки стоп, управления технологическими механизмами. Также на данном объекте выполнено присоединение всех механизмов через сервисные выключатели, позволяющие выполнить разрыв силовой цепи, силового питания 0,4 кВт каждого механизма. Положение каждого сервисного выключателя переключателя в управлении авто/ручная концевого выключателя и индуктивного датчика уровня зерна, отображается его положение на экране оператора и заведено в систему автоматизации элеватора

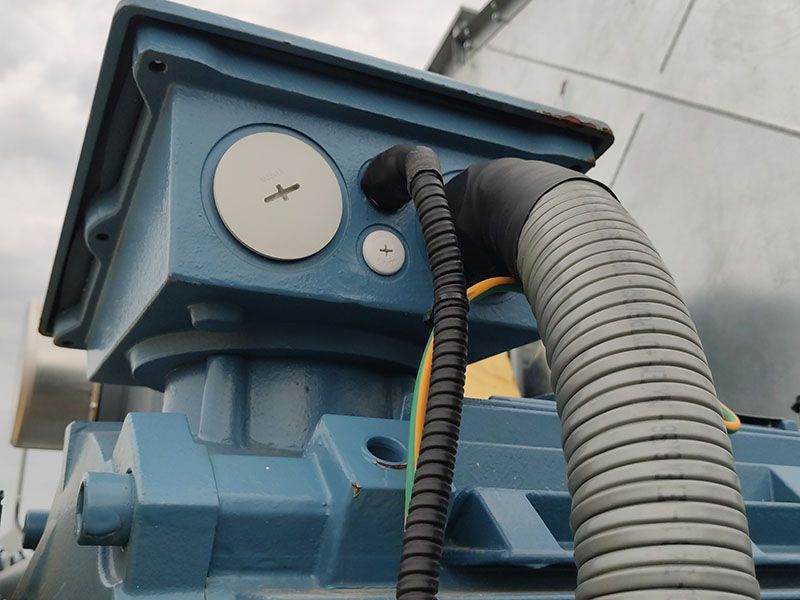

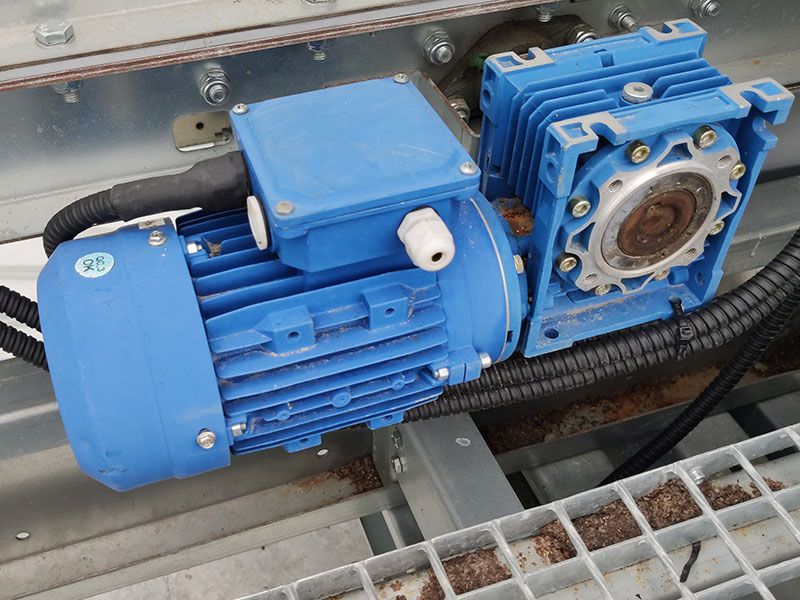

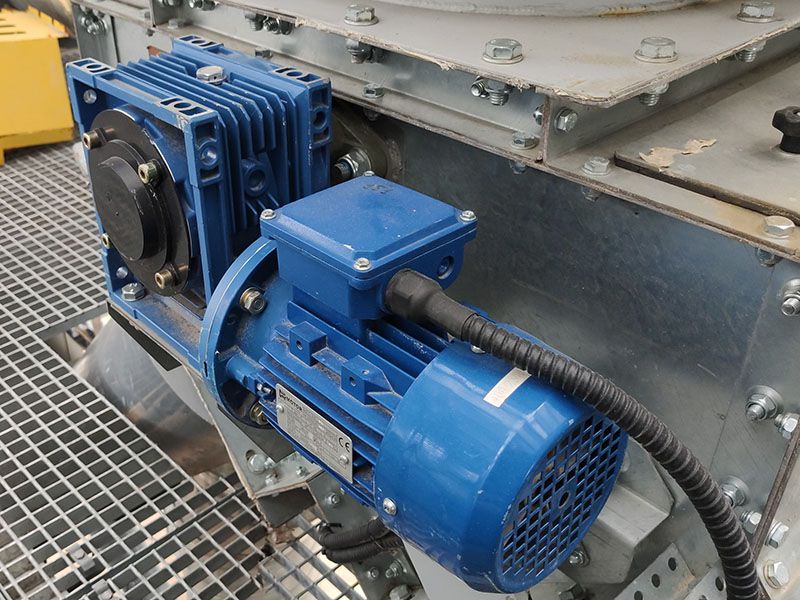

Подключение технологического оборудования

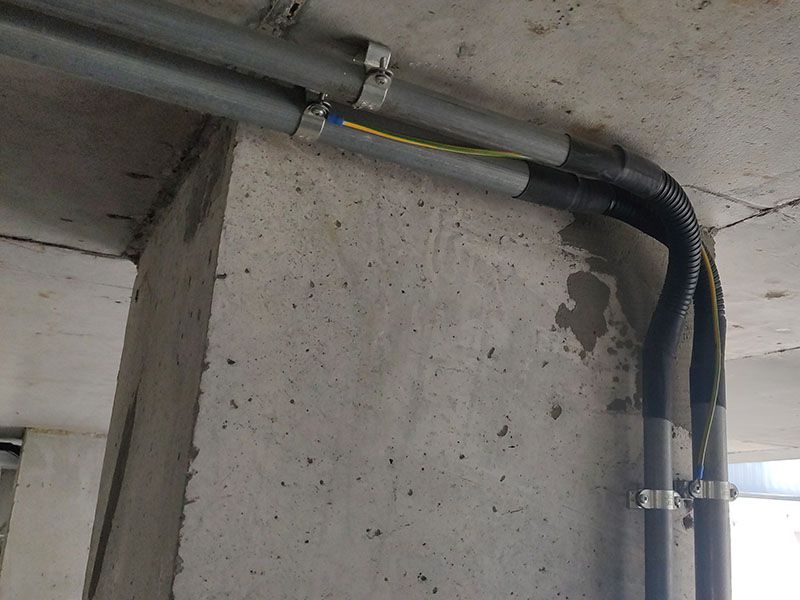

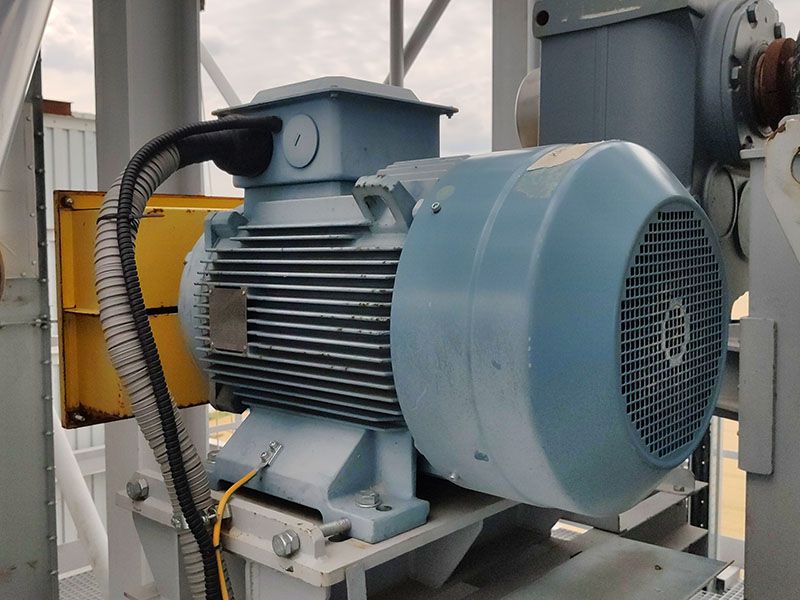

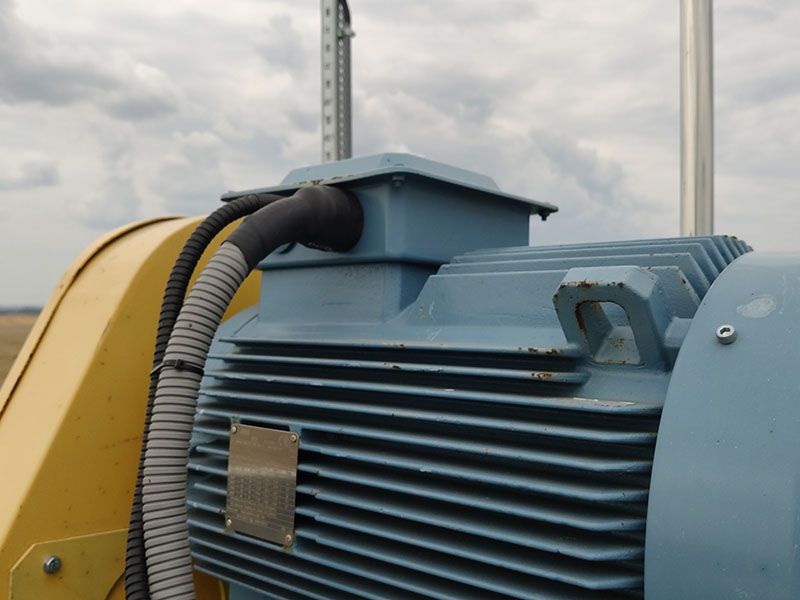

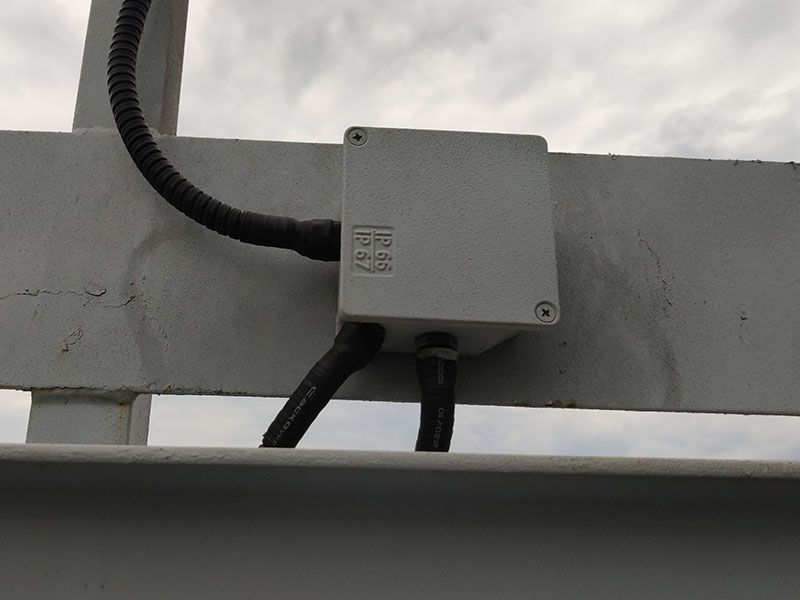

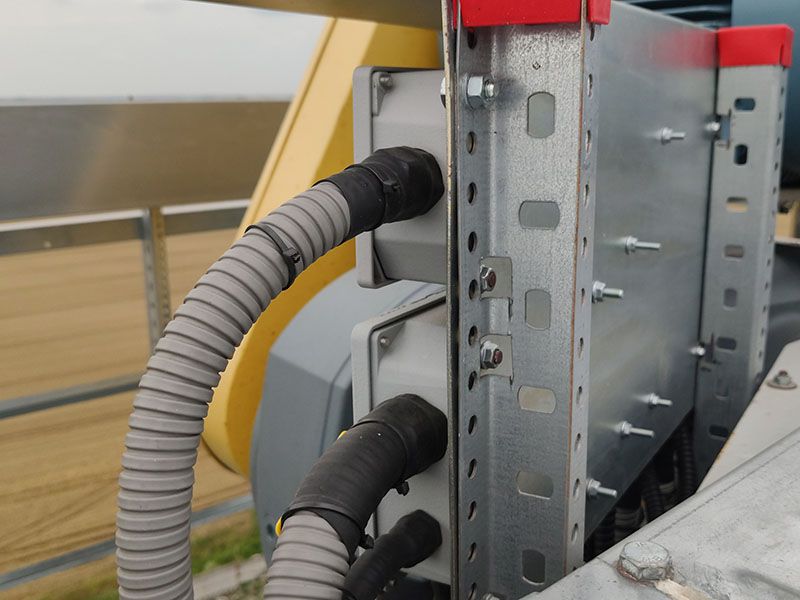

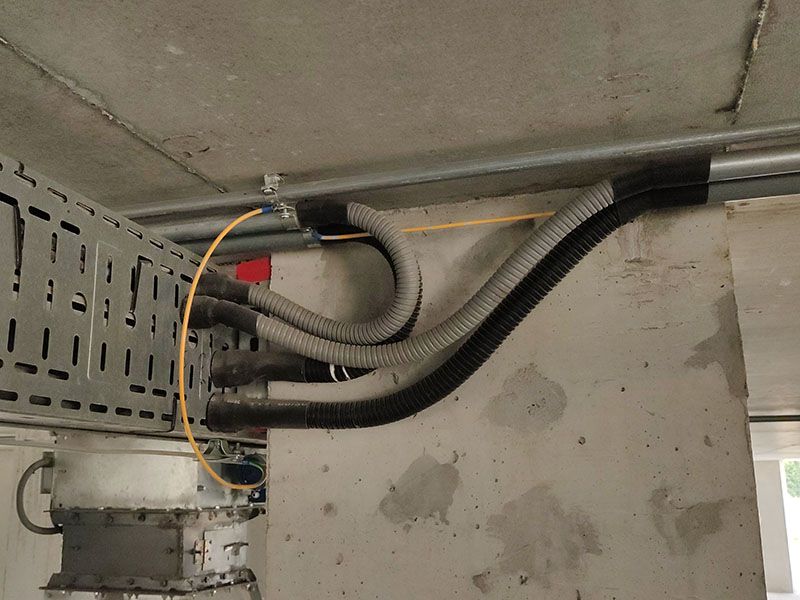

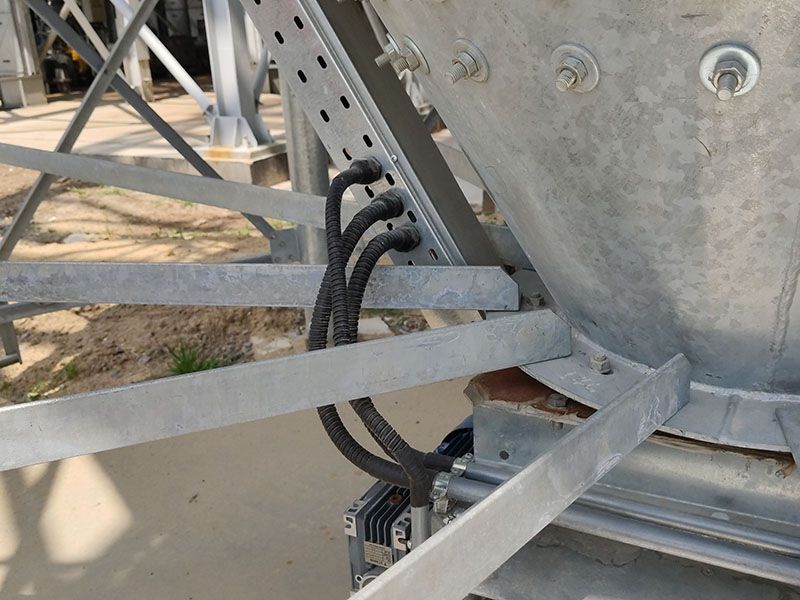

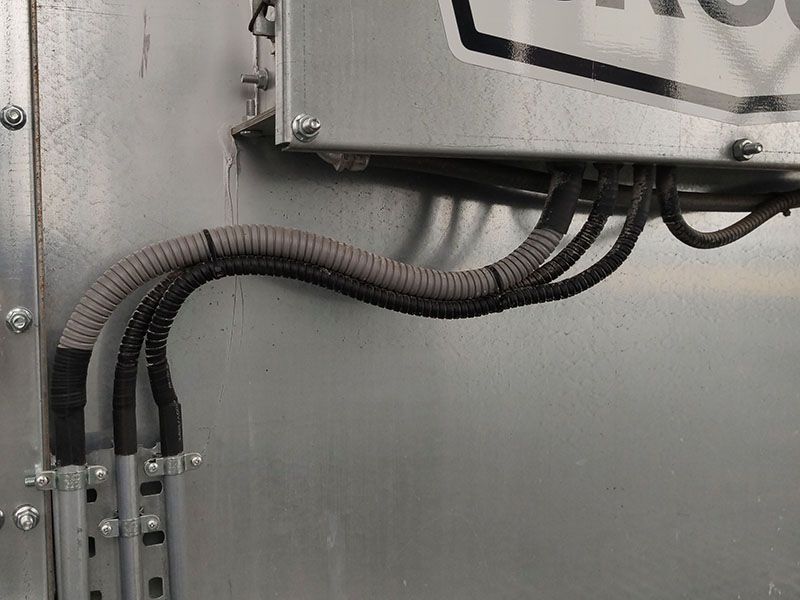

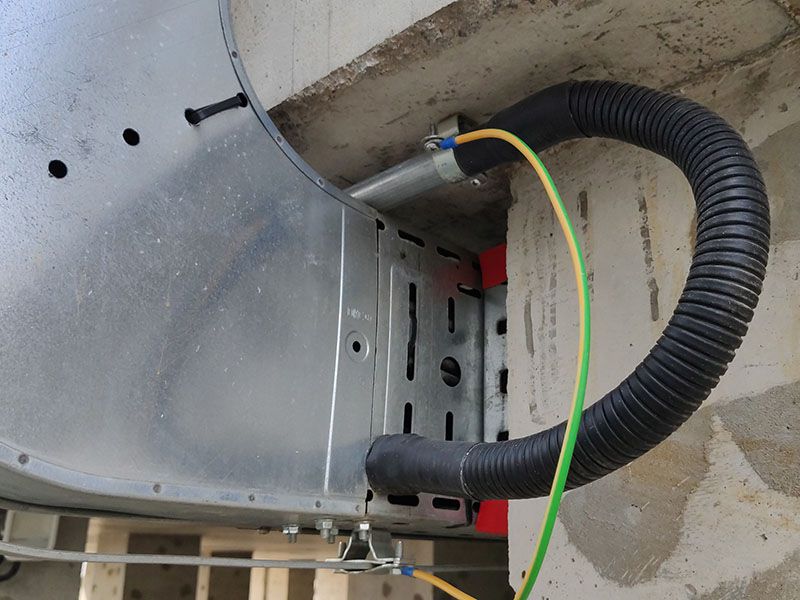

Делаем обвязку механизмов. Подключение электродвигателей. Каждый кабель проводиться своим маршрутом через металлическую трубу и фиксируется на своём месте с помощу креплений. Непосредственно перед подключением закладываем кабель в гофротрубу, делаем объвязку, а также в местах где это необходимо для лучшей изоляции и во избежания попадания влаги вставляем термоусадочную трубку. За наличия термисторов в электродвигателях (защита обмоток двигателей по температуре, подключаем их та заводим в систему автоматизации та защиты)

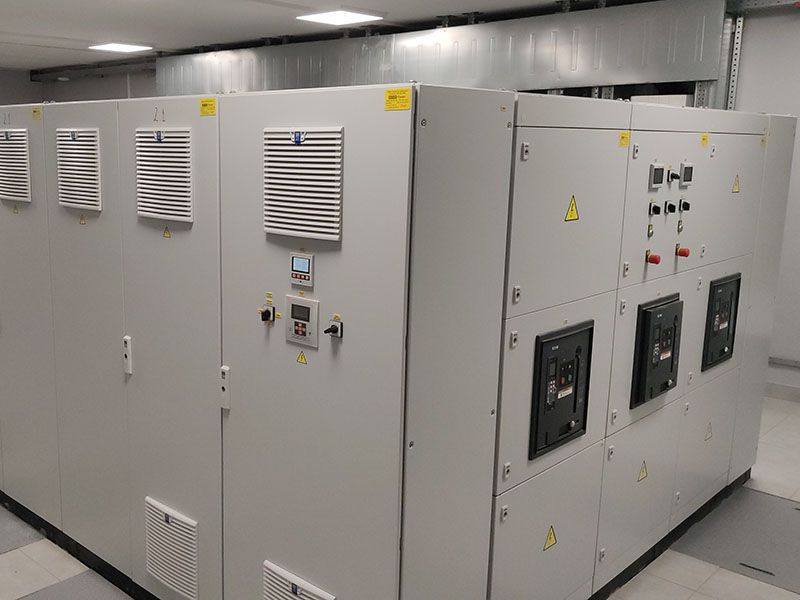

Щитовое оборудование

В щитовом оборудовании установленная система шин RiLine по которой присоединены все отходящие потребители: частотные преобразователи Danfoss VLT Automation Drive FC-302, устройства плавного пуска VLT Soft Starter MCD 500. Все управление осуществляется с помощью контроллера siemens и системы разветвленной переферии на базе ET 200

Дополнительные щиты

Также на этом элеваторе были смонтированы щиты управления дистрибьюторами американского производства в исполнении левого и правого. Также шкаф управления распределителем. Шкаф управления зачисным шнеком. Шкафы термометрии. Отдельно было смонтировано систему термометрии и свели её в операторскую.

Операторская

Контроль и управление технологическим процессом в процессе происходит с АРМ оператора в операторской

Система освещения

На завершение происходит наработка механизма в холостом режиме. После того как каждый механизм был опробован и прокручен, начался процесс наладки механизмов. Проверка (последовательности): Выполняется ли система автоматизации. Возможные режимы аварии. Срабатывание датчиков

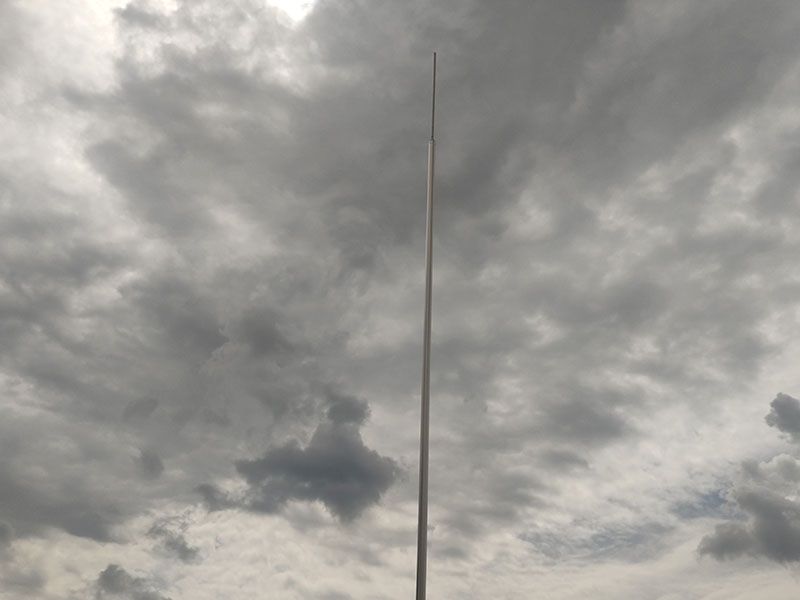

Молниезащита, заземление и систем уравнивания потенциалов

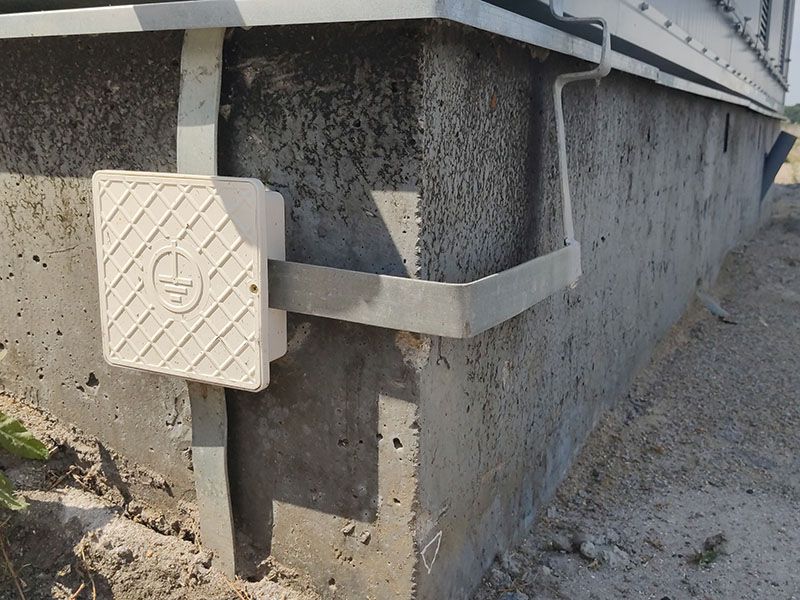

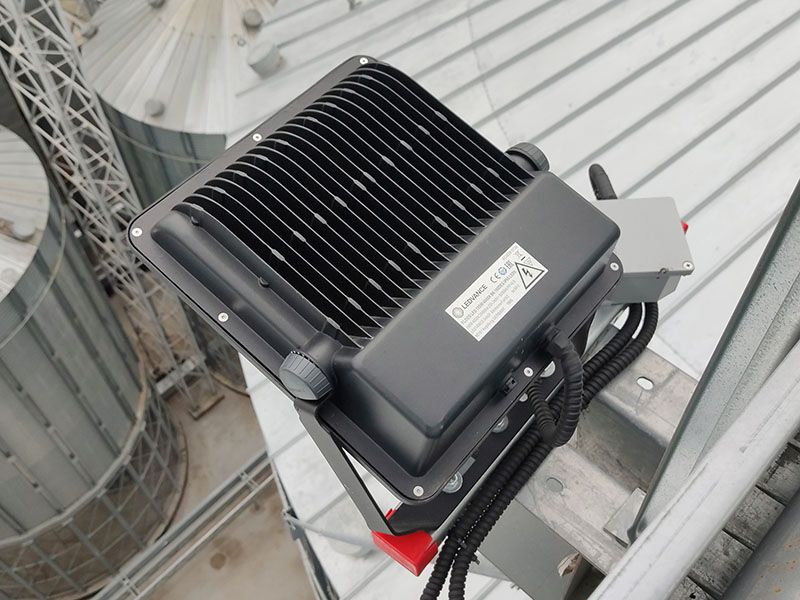

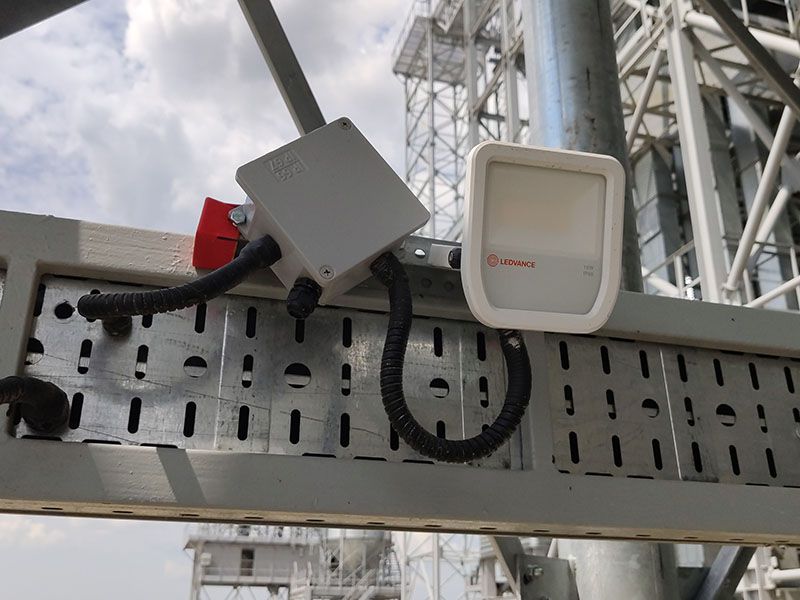

Со всеми процессами делается монтаж освещения по всему объекту, выполняем контур заземления и полноценную систему уравнивания потенциалов, (весь процесс идет одновременно с работами наладки механизмов). После всех проверок и предварительных запусков мы подошли к финальной части, передачи объекта в эксплуатацию.

В завершение видео для еще лучшего просмотра

Объем выполненных работ :

  • Смонтировано лотков  10 км
  • Проложено кабеля 90 км
  • Установка КТП
  • Сборка и установка шкафчиков
  • Установка трансформатора
  • Смонтированы шинные мосты
  • Смонтированы распредустройства 0.4 вольта
  • Конденсаторные установки
  • Прокладка кабельной продукции
  • Обвязка
  • Расключение
  • Фазировка
  • Проверка испытаний

Заключение:

На монтаж и подключение оборудования было выделено времени 3 месяца, до даты начала запуска проекта. Командой ТОВ “Югов-Проект” было проделано множество сложных поэтапных работ в короткий срок и показала свой потенциал по реализации проекта в сжатые сроки.
