XBDW22H-1, Теплообменник паяный

Актуальные цены и наличие на складе уточняйте у менеджера по продаже:

Максим Гох: 068 957 0213

Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

Получить консультацию

Описание Документация Изображения Модификации

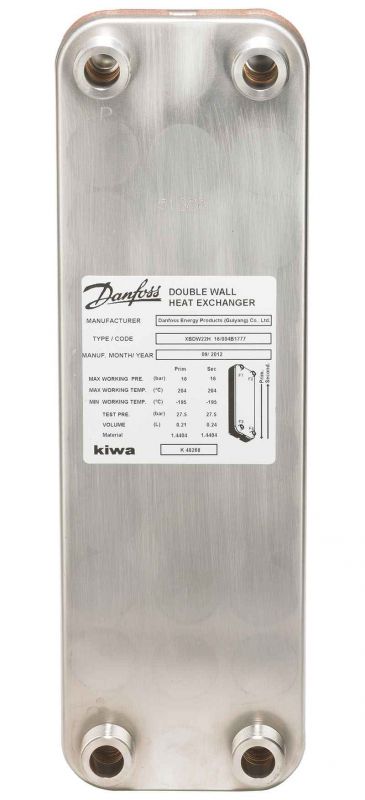

Теплообменник паяный, медный типа XBDW22H-1

XBDW22 представляет собой теплообменник с двойными стенками, предназначенный для применения в условиях, когда не допускается смешивание протекающих сред. Теплообменник с двойными стенками предотвращает смешивание первичных сред со вторичными в случае внутренней утечки в агрегате.

Две пластины из нержавеющей стали разделяют первичную и вторичную стороны с воздушным зазором между ними. В случае утечки протекающая среда вытекает в воздушный зазор наружу, что позволяет визуально обнаружить место утечки.

Одобрение:

Директива по оборудованию, работающему под давлением (PED) Статья 3.3 (ПВЗС)

Документация для - XBDW22H-1, Теплообменник паяный

Изображения - XBDW22H-1, Теплообменник паяный

Доступные для заказа модификации - XBDW22H-1, Теплообменник паяный

Код заказа	Тип	Максимльное раб. давление	Соединение	Длина соединения	Кол-во пластин	Рабочая температура
004H4351	XBDW22H-1	16 bar	G 3/4	18 mm	16	-10 - 180°C
004H4352	XBDW22H-1	16 bar	G 3/4	18 mm	18	-10 - 180°C
004H4354	XBDW22H-1	16 bar	G 3/4	18 mm	22	-10 - 180°C
004H4356	XBDW22H-1	16 bar	G 3/4	18 mm	26	-10 - 180°C
004H4360	XBDW22H-1	16 bar	G 3/4	18 mm	10	-10 - 180°C
004H4362	XBDW22H-1	16 bar	G 3/4	18 mm	14	-10 - 180°C
004H4363	XBDW22H-1	16 bar	G 3/4	18 mm	16	-10 - 180°C
004H4364	XBDW22H-1	16 bar	G 3/4	18 mm	18	-10 - 180°C
004H4365	XBDW22H-1	16 bar	G 3/4	18 mm	20	-10 - 180°C
004H4366	XBDW22H-1	16 bar	G 3/4	18 mm	22	-10 - 180°C
004H4367	XBDW22H-1	16 bar	G 3/4	18 mm	24	-10 - 180°C
004H4368	XBDW22H-1	–	–	–	–	–
004H4370	XBDW22H-1	16 bar	G 3/4	18 mm	30	-10 - 180°C
004H4371	XBDW22H-1	16 bar	G 3/4	18 mm	32	-10 - 180°C
004H4372	XBDW22H-1	16 bar	G 3/4	18 mm	36	-10 - 180°C
004H4373	XBDW22H-1	16 bar	G 3/4	18 mm	40	-10 - 180°C
004H4374	XBDW22H-1	16 bar	G 3/4	18 mm	42	-10 - 180°C
004H4375	XBDW22H-1	16 bar	G 3/4	18 mm	46	-10 - 180°C
004H4376	XBDW22H-1	16 bar	G 3/4	18 mm	48	-10 - 180°C
004H4380	XBDW22H-1	16 bar	G 3/4	18 mm	32	-10 - 180°C
004H4385	XBDW22H-1	16 bar	G 3/4	18 mm	18	-10 - 180°C
004H4386	XBDW22H-1	16 bar	G 3/4	18 mm	16	-10 - 180°C
004H4387	XBDW22H-1	16 bar	G 3/4	18 mm	22	-10 - 180°C
004H4388	XBDW22H-1	16 bar	G 3/4	18 mm	18	-10 - 180°C
004H4389	XBDW22H-1	16 bar	G 3/4	18 mm	20	-10 - 180°C
004H4390	XBDW22H-1	16 bar	G 3/4	18 mm	40	-10 - 180°C
004H4391	XBDW22H-1	16 bar	G 3/4	18 mm	22	-10 - 180°C
004H4392	XBDW22H-1	16 bar	G 3/4	18 mm	26	-10 - 180°C
