SY, Спиральный компрессор

SY, Спиральный компрессор
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Заказать звонок
Цена: 3348.00 - 6568.00 EUR

Обозначение модели компрессора


Спиральные стационарные компрессоры Danfoss выпускаются как в виде одиночных компрессоров, так и в виде тандемных агрегатов.


Принцип работы спирального компрессора Danfoss


В спиральном компрессоре Danfoss SM/SY/SZ компрессия сжатие осуществляется двумя спиральными элементами расположенными в верхней части компрессора.
Всасываемый газ поступает в компрессор через всасывающий патрубок. Поскольку весь газ проходит вокруг и через электродвигатель, что обеспечивает полное охлаждение двигателя компрессора во всех случаях применения, масло капли масла отделяются и попадают в масляный поддон. После выхода из электродвигателя газ поступает в спиральные элементы, где происходит сжатие происходит сжатие. В конечном итоге, нагнетаемый газ покидает компрессор через нагнетательный патрубок.
На рисунке ниже показан весь процесс сжатия. Центр вращающейся спирали (серого цвета) проходит круговую траекторию вокруг центра неподвижной спирали (черного цвета). Это движение создает симметричные карманы сжатия между двумя элементами спирали.
Всасываемый газ низкого давления задерживается в каждом серповидном кармане по мере его образования; непрерывное движение орбитальной спирали служит для герметизации кармана, объем которого уменьшается по мере продвижения кармана к центру спирали, увеличивая давление газа. Максимальное сжатие достигается, когда карман достигает центра, где расположено выпускное отверстие; эта стадия наступает после трех полных орбит. Сжатие - это непрерывный процесс: движение спирали - это всасывание, сжатие и разряжение одновременно.


Особенности


В дополнение к имеющимся ранее компрессорам серии SY, компания Danfoss дополняет свой ассортимент тремя компрессорами. Новые компрессоры SM112-124 и SM/SZ147 имеют усовершенствованную конструкцию для достижения наивысшей эффективности.
  • Циркуляция газа, охлаждение двигателя и масло улучшены благодаря новой запатентованной конструкция крышки двигателя;
  • Защита деталей и сборка уменьшают внутренние утечек и увеличивает срок службы;
  • Улучшенная изоляция деталей значительно снижает акустические уровни;
  • Конструкция газозаборника обеспечивает более высокую устойчивость к просачиванию жидкости.

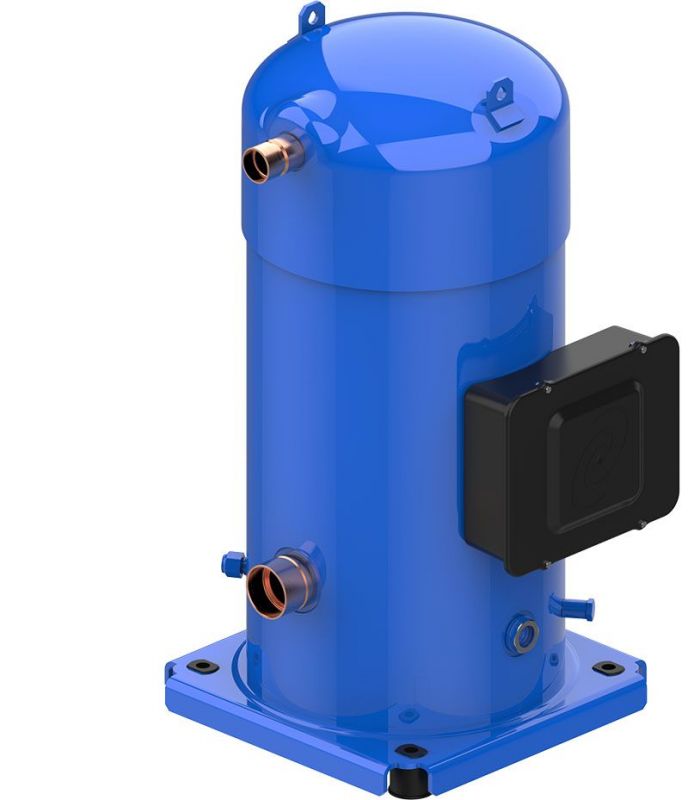

Изображения - SY, Спиральный компрессор
danfoss-sy
Доступные для заказа модификации - SY, Спиральный компрессор
Код заказа Тип Объемная производительность 50/60 Гц Рабочий объем 50/60 Гц Заправка маслом 50/60 Гц
SY185-4CAI SY185S4CC 43.5 mЗ/h 249.9 cm3 6.2 L
SY240A4CBI SY240A4CBE 60.5 mЗ/h 347.8 cm3 8 L
SY240A4CBM SY240A4CBE 60.5 mЗ/h 347.8 cm3 9 L
SY240A4PBI SY240A4PBE 60.5 mЗ/h 347.8 cm3 10 L
SY300A4CBI SY300A4CBE 76.1 mЗ/h 437.5 cm3 11 L
SY300A4PBI SY300A4PBE 76.1 mЗ/h 437.5 cm3 12 L
SY300A4PBM SY300A4PBE 76.1 mЗ/h 437.5 cm3 13 L
SY380A4CBI SY380A4CBE 92.4 mЗ/h 531.2 cm3 8.4 L
SY380A4CBM SY380A4CBE 92.4 mЗ/h 531.2 cm3 8.4 L
