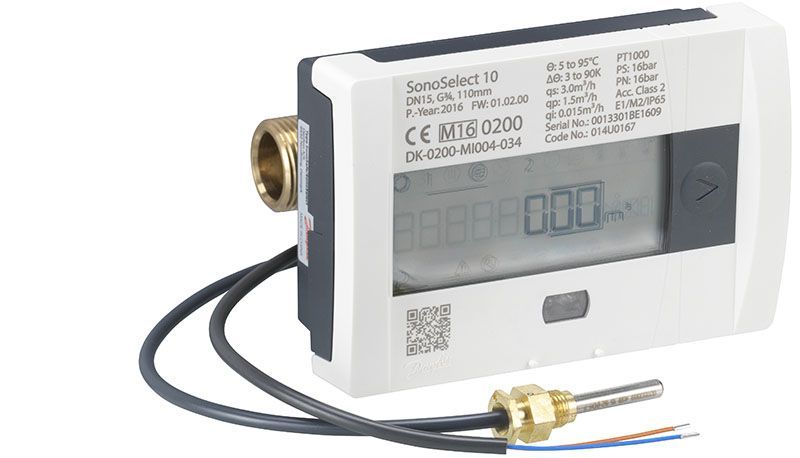

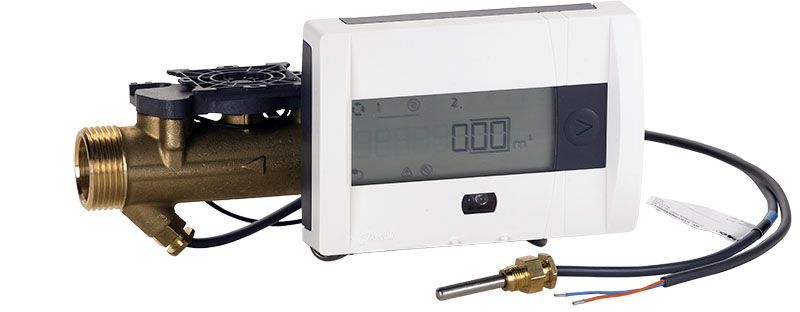

SonoSelect 10, Счетчики теплоэнергии



Предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии (в т.ч. энергии, затраченной на охлаждение), температуре, расходе теплоносителя и сопутствующих данных в системах водяного отопления и холодоснабжения коммунального хозяйства. Теплосчетчик может устанавливаться на подающем или обратном трубопроводе при температуре теплоносителя от 5 до 95 °С. Контроль измеряемых параметров может осуществляться визуально с 8-разрядного дисплея, при этом поиск необходимой информации производится путем перемещения по информационному меню с помощью кнопки. Имеется возможность подключения теплосчетчика к системе диспетчеризации через интерфейсы M-bus, RS485, импульсный выход или радиомодуль 868,95 МГц. Программирование теплосчетчика и считывание учетных данных осуществляются через оптический интерфейс и специальное программное обеспечение, устанавливаемое на смартфоне. В зависимости от области применения теплосчетчики имеют исполнение для измерения тепловой энергии (имеет маркировку «Heat meter») и измерения энергии, затраченной на охлаждение (имеет маркировку «Heat meter for cooling», нанесенную на панель прибора).





В состав теплосчетчика входят: ультразвуковой расходомер, тепловычислитель, подобранная пара термометров сопротивления Pt 1000. Расходомер измеряет расход, используя принцип разности времени прохождения ультразвукового сигнала по направлению и против направления потока теплоносителя. Расходомер и тепловычислитель объединены в единую конструкцию. Сигналы от расходомера и термометров сопротивления поступают в тепловычислитель, который определяет расход и температуры теплоносителя, а также вычисляет тепловую энергию и объем теплоносителя. Ультразвуковой расходомер может устанавливаться как на подающий, так и на обратный трубопровод в зависимости от выбранного исполнения. В зависимости от места установки теплосчетчика потребленная энергия вычисляется по различным формулам. По этой причине теплосчетчик, предназначенный для установки на подающий трубопровод, не может быть установлен на обратном, а теплосчетчик, предназначенный для установки на обратном трубопроводе, не может быть установлен на подающий без изменения алгоритма расчета тепловой энергии. Изменение мета установки теплосчетчика возможно программым способом только для теплосчетчика SonoSelect 10 при помощи ПО SonoApp. При установке теплосчетчика на подающем трубопроводе тепловая энергия рассчитывается по формуле E = V1 · ρ1 · (h1(T1) h2(T2)), а энергия охлаждения: E = V1 · ρ1 · (h2(T2) – h1(T1)). При установке на обратном трубопроводе тепловая энергия рассчитывается: E = V2 · ρ2 · (h1(T1) – h2(T2)), а энергия охлаждения: E = V2 · ρ2 · (h2(T2) – h1(T1)), где V1 и V2 — объем теплоносителя, прошедшего через подающий и обратный трубопровод, ρ1 и ρ2 — плотность теплоносителя в подающем и обратном трубопроводе, h1 и h2 — удельные энтальпии теплоносителя в подающем и обратном трубопроводе.
