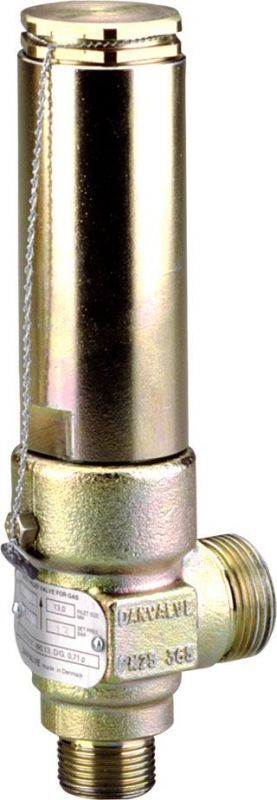

SFV, Предохранительный клапан
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Устройство предохранительного клапана SFV
Клапаны предохранительные латунные SFV 20 - 25 - это стандартные зависящие от противодавления предохранительные клапаны углового исполнения, предназначенные для защиты сосудов и других элементов системы охлаждения от слишком большого давления. Клапаны SFV 20–25 удовлетворяют всем требованиям, предъявляемым к холодильным установкам международными сертификационными организациями. Клапаны рекомендуются в качестве внешних и внутренних предохранительных устройств холодильных установок. Проходное отверстие клапана надежно перекрывается с помощью пружины и появление протечки хладагента через клапан исключено. Входные диаметры клапанов имеют следующие размеры:
- для клапанов 18 мм (3 /4") для SFV 20
- для клапанов 23 мм (1 ") для SFV 25
Клапаны поставляются на давления уставки 10 и 25 бар (145 и 363 фунт/дюйм2 ). По запросу потребителя могут поставляться клапаны со стандартной настройкой давления открытия, имеющие сертификат TÜV.
Технические характеристики
- Предохранительные клапаны SFV 20–25 могут работать с хладагентами R 717 (аммиак), ГФУ, ГХФУ (например, R 22, R 134a, R 404a) и другими хладагентами в зависимости от уплотнительных материалов, используемых в клапанах в диапазоне температур от –30°С до +100°С (-22/+212°F). Не рекомендуется использовать данные клапаны с горючими углеводородными соединениями.
- Давление уставки: 10 – 25 бар (145 – 363 фунт/дюйм2 ). Более подробную информацию можно получить в отделе продаж компании Данфосс. Давление при испытании на прочность:43 бар (624 фунт/дюйм2 ). Давление при испытании на герметичность: все уставки давления.
Примечание: срабатывание предохранительного клапана зависит от противодавления (если давление на выходе предохранительного клапана будет выше атмосферного, давление открытия будет выше заданной уставки давления). При особых обстоятельствах, например, вибрации (которая, в принципе, должна быть исключена) и колебаниях давления в системе, разность между рабочим давлением и давлением закрытия может быть больше.
Документация для - SFV, Предохранительный клапан
Изображения - SFV, Предохранительный клапан
Доступные для заказа модификации - SFV, Предохранительный клапан
Код заказа | Тип | Максимальное рабочее давление | Пропускная способность | Размер подключения |
2416+150 | SFV 20 | 13 bar | 18 mm | 20 mm |
2416+151 | SFV 20 | 18 bar | 18 mm | 20 mm |
2416+152 | SFV 20 | 21 bar | 18 mm | 20 mm |
2416+153 | SFV 25 | 13 bar | 23 mm | 25 mm |
2416+154 | SFV 25 | 18 bar | 23 mm | 25 mm |
2416+155 | SFV 25 | 21 bar | 23 mm | 25 mm |
2416+160 | SFV 20 | 13 bar | 18 mm | 20 mm |
2416+161 | SFV 20 | 18 bar | 18 mm | 20 mm |
2416+162 | SFV 20 | 21 bar | 18 mm | 20 mm |
2416+163 | SFV 25 | 13 bar | 23 mm | 25 mm |
2416+164 | SFV 25 | 18 bar | 23 mm | 25 mm |
2416+165 | SFV 25 | 21 bar | 23 mm | 25 mm |
2416+183 | SFV 20 | 25 bar | 18 mm | 20 mm |
2416+184 | SFV 25 | 25 bar | 23 mm | 25 mm |
2416+186 | SFV 20 | 25 bar | 18 mm | 20 mm |
2416+187 | SFV 25 | 25 bar | 23 mm | 25 mm |
2416+241 | SFV 20 | 22 bar | 18 mm | 20 mm |
2416+242 | SFV 25 | 22 bar | 23 mm | 25 mm |
2416+254 | SFV 20 | 10 bar | 18 mm | 20 mm |
2416+255 | SFV 20 | 11 bar | 18 mm | 20 mm |
2416+256 | SFV 20 | 12 bar | 18 mm | 20 mm |
2416+257 | SFV 20 | 14 bar | 18 mm | 20 mm |
2416+258 | SFV 20 | 15 bar | 18 mm | 20 mm |
2416+259 | SFV 20 | 16 bar | 18 mm | 20 mm |
2416+260 | SFV 20 | 17 bar | 18 mm | 20 mm |
2416+261 | SFV 20 | 19 bar | 18 mm | 20 mm |
2416+262 | SFV 20 | 20 bar | 18 mm | 20 mm |
2416+263 | SFV 20 | 23 bar | 18 mm | 20 mm |
2416+264 | SFV 20 | 24 bar | 18 mm | 20 mm |
2416+265 | SFV 25 | 10 bar | 23 mm | 25 mm |
2416+266 | SFV 25 | 11 bar | 23 mm | 25 mm |
2416+267 | SFV 25 | 12 bar | 23 mm | 25 mm |
2416+268 | SFV 25 | 14 bar | 23 mm | 25 mm |
2416+269 | SFV 25 | 15 bar | 23 mm | 25 mm |
2416+270 | SFV 25 | 16 bar | 23 mm | 25 mm |
2416+271 | SFV 25 | 17 bar | 23 mm | 25 mm |
2416+272 | SFV 25 | 19 bar | 23 mm | 25 mm |
2416+273 | SFV 25 | 20 bar | 23 mm | 25 mm |
2416+274 | SFV 25 | 23 bar | 23 mm | 25 mm |
2416+275 | SFV 25 | 24 bar | 23 mm | 25 mm |
2416+285 | SFV 20 | 10 bar | 18 mm | 20 mm |
2416+286 | SFV 20 | 11 bar | 18 mm | 20 mm |
2416+287 | SFV 20 | 12 bar | 18 mm | 20 mm |
2416+288 | SFV 20 | 14 bar | 18 mm | 20 mm |
2416+289 | SFV 20 | 15 bar | 18 mm | 20 mm |
2416+290 | SFV 20 | 16 bar | 18 mm | 20 mm |
2416+291 | SFV 20 | 17 bar | 18 mm | 20 mm |
2416+292 | SFV 20 | 19 bar | 18 mm | 20 mm |
2416+293 | SFV 20 | 20 bar | 18 mm | 20 mm |
2416+294 | SFV 20 | 22 bar | 18 mm | 20 mm |
2416+295 | SFV 20 | 23 bar | 18 mm | 20 mm |
2416+296 | SFV 20 | 24 bar | 18 mm | 20 mm |
2416+297 | SFV 25 | 10 bar | 18 mm | 25 mm |
2416+298 | SFV 25 | 11 bar | 23 mm | 25 mm |
2416+299 | SFV 25 | 12 bar | 23 mm | 25 mm |
2416+300 | SFV 25 | 14 bar | 23 mm | 25 mm |
2416+301 | SFV 25 | 15 bar | 23 mm | 25 mm |
2416+302 | SFV 25 | 16 bar | 23 mm | 25 mm |
2416+303 | SFV 25 | 17 bar | 23 mm | 25 mm |
2416+304 | SFV 25 | 19 bar | 23 mm | 25 mm |
2416+305 | SFV 25 | 20 bar | 23 mm | 25 mm |
2416+306 | SFV 25 | 22 bar | 23 mm | 25 mm |
2416+307 | SFV 25 | 23 bar | 23 mm | 25 mm |
2416+308 | SFV 25 | 24 bar | 23 mm | 25 mm |
