Ограничители потока RTD-CB, RTD-BR

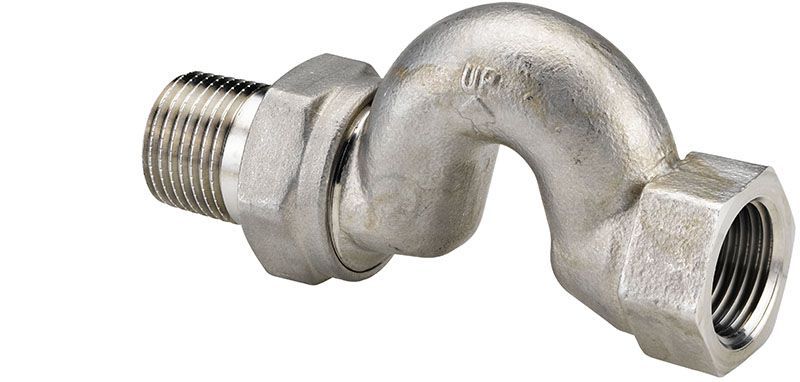

Ограничитель обратного потока RTD-CB предотвращает обратный поток радиатора и передачу тепла на обратном трубопроводе в однотрубной системе. Ограничитель обратного потока устанавливается на обратке радиатора изгибом вверх.

Ограничитель байпаса RTD-BR уменьшает поток через байпас в однотрубной системе, тем самым заставляя правильное количество системной воды проходить через радиатор. Ограничитель байпаса уменьшит байпас на один размер (например, DN 20 > DN 15). Байпасный дроссель установлен в байпасе у радиатора.

Документация для - RTD, Ограничители потока

Data sheet flow restrictors for one-pipe systems (Техническая спецификация).pdf

Изображения - RTD, Ограничители потока

Доступные для заказа модификации - RTD, Ограничители потока

Код заказа	Тип	Описание	Подключение
013L1915	RTD-BR	Рабочее давление 10 bar, DN 15/10, Значение Kv 6.8 m3/h	G 1/2
013L1916	RTD-BR	Рабочее давление 10 bar, DN 20/15, Значение Kv 15.1 m3/h	G 3/4
013L1925	RTD-CB	Рабочее давление 10 bar, DN 15, Значение Kv 4.54 m3/h	R 1/2; Rp 1/2
013L1926	RTD-CB	Рабочее давление 10 bar, DN 20, Значение Kv 8.06 m3/h	R 3/4; Rp 3/4
