RAW-K, Термостатический элемент для клапанов с выносным датчиком

Термостатические элементы RAW-K для клапанов терморегуляторов фирм Heimeier, Oventrop, MNG и других, которые имеют резь M30х1,5

Danfoss терморегулятор с выносным датчиком. Область применения

• RAW-K - автоматический регулятор отопления прямого непрерывного действия с малой зоной пропорциональности (Хр), работающий без вспомогательной энергии;
• Сильфон термоэлемента RAW-K заполнен термореагуючою жидкостью;
• RAW-K имеет функцию защиты теплоносителя от замерзания и возможность ограничения или фиксирования температурной настройки;

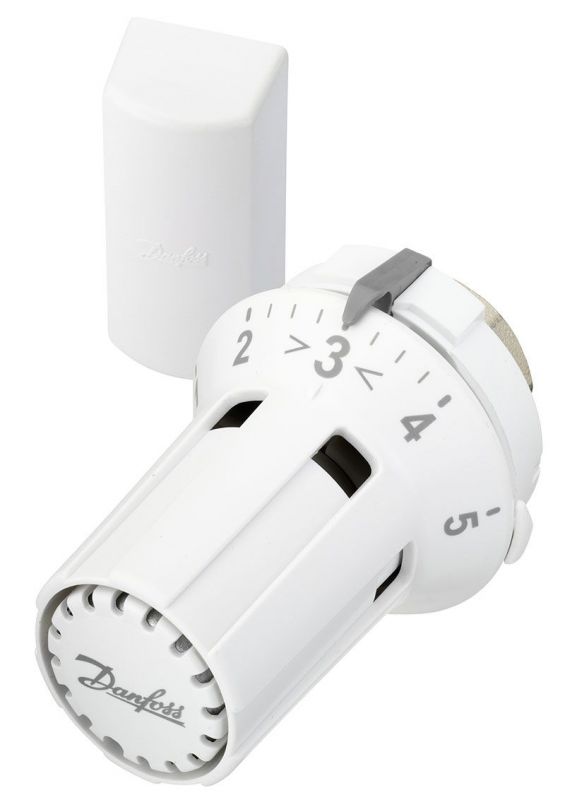

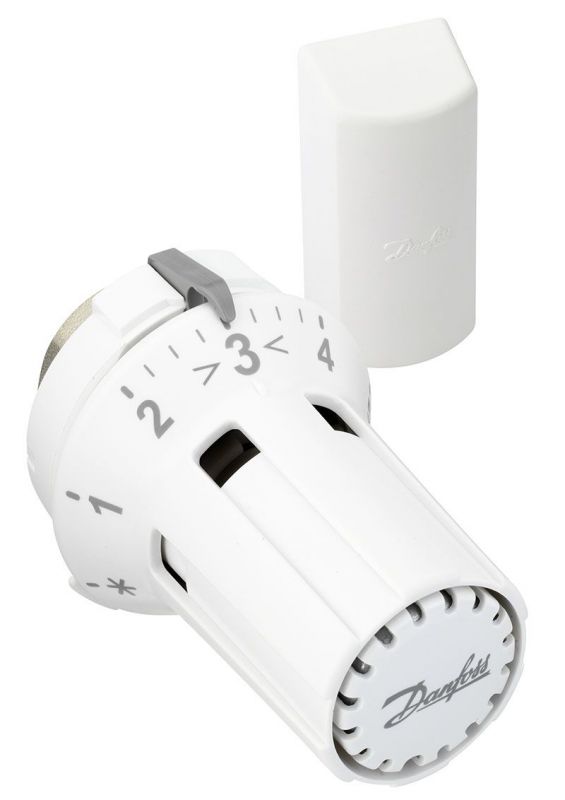

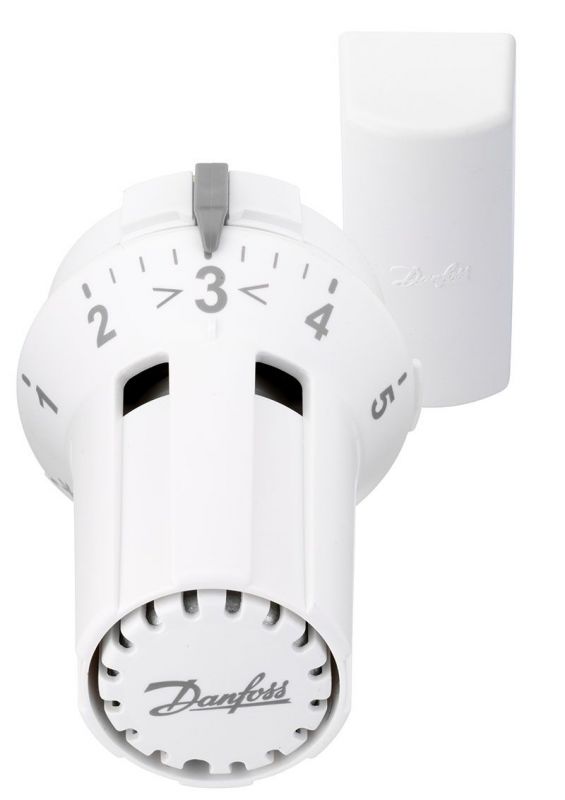

• Термостатический элемент RAW-K 5032 имеет выносной датчик, внутри которого смотанная тонкая капиллярная трубка длиной 2 м, соединяющий датчик с термостатическим элементом. При монтаже капиллярную трубку извлекают на необходимую длину;
• RAW-K монтируют на регулировочные клапаны терморегуляторов фирм Heimeier, Oventrop, MNG и других с резьбой М30х1,5, а так на термостатические клапаны этих производителей, встроены в компактных радиаторов: Biasi, Delta, DiaNorm, Diatherm, Ferroli, Henrad, Kaimann , Kermi, Korado, Purmo, Radson, Superia, Stelrad, Veha, Zehnder-Completto, Fix и других;
• Цвет - RAL 9016 (белый).

Монтаж

• Термостатический элемент оснащен на кидною гайкой, которая обеспечивает надежное соединение с корпусом клапана с резьбой М30х1,5;
• Термостатический элемент монтируют на корпус клапана с помощью стандартного 32-мм гаечного ключа с открытым зевом;
• Инструкции по монтажу находятся на упаковке каждого термоэлемента;
• Для обеспечения правильного функционирования терморегулятора, термостат Данфосс RAW- K 5030 всегда должны быть расположены горизонтально, чтобы воздух мог свободно циркулировать вокруг датчика.

• Техническое описание термостатические элементы RAW-K для клапанов терморегуляторов фирм Heimeier, Oventrop, MNG и других, которые имеют резьбу M30х1,5 (Technical description).pdf
