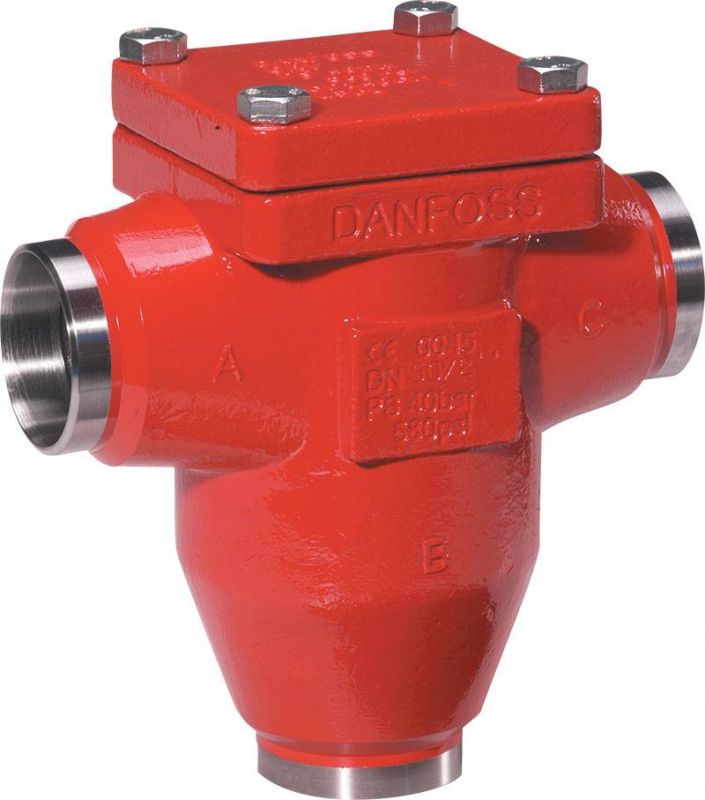

ORV, Клапан регулирования температуры

Клапаны ORV работают как смесительные или перепускные клапаны. Они используют высокий коэффициент теплового расширения наполнителя термостатического элемента, с помощью которого смешиваются горячий и холодный потоки масла. Температура масла на выходе из клапана соответствует температуре настройки термостатического элемента. Когда компрессор холодный, что обычно бывает при его включении, термостатический элемент клапана пропускает весь поток масла через штуцер B, пока не будет достигнута номинальная температура (минус 5 K / 10 °F). После этого термостатический элемент начинает вытягиваться, создавая смесь горячего и холодного масел, выходящую через штуцер. При достижении номинальной температуры термостатический элемент устанавливается в промежуточное положение, если температура масла становится на 5 K /10 °F выше номинальной, термостатический эле- мент занимает положение полного открытия. В этом положении в выходной шту- цер поступает только холодное масло, вошед- шее в штуцер С после маслоохладителя.

Принцип действия клапана ORV в качестве перепускного клапана аналогичен принципу его действия в качестве смесительного клапана. Из-за того, что температура на входе в клапан почти постоянна, регулирование температуры происходит очень плавно. Входная температура масла в этом случае соответствует номинальной температуре термочувствительного элемента клапана.
