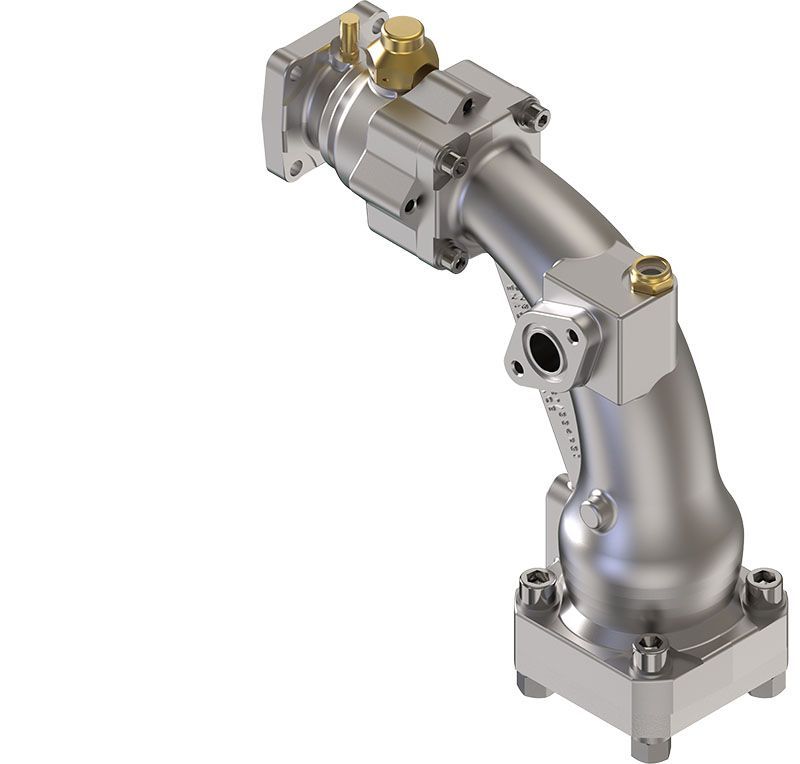

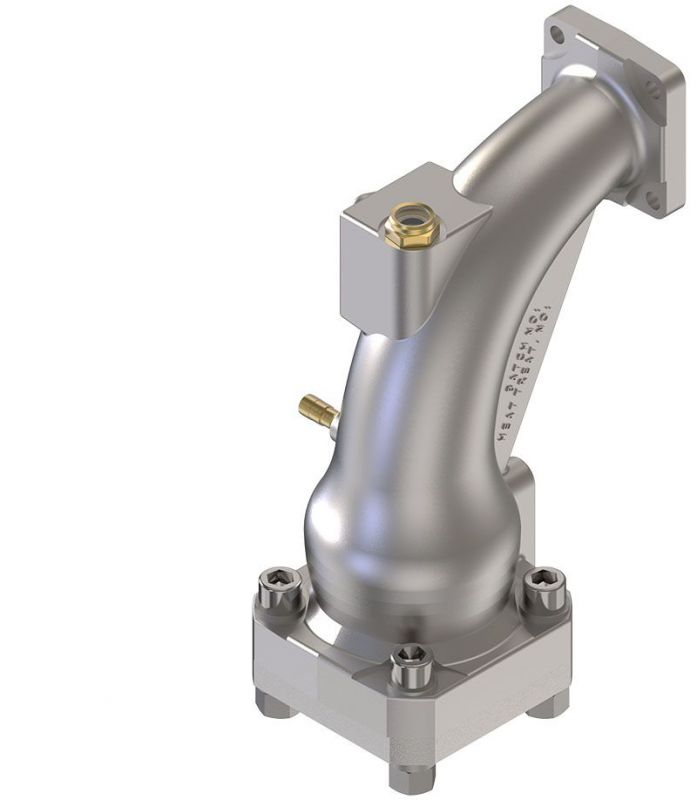

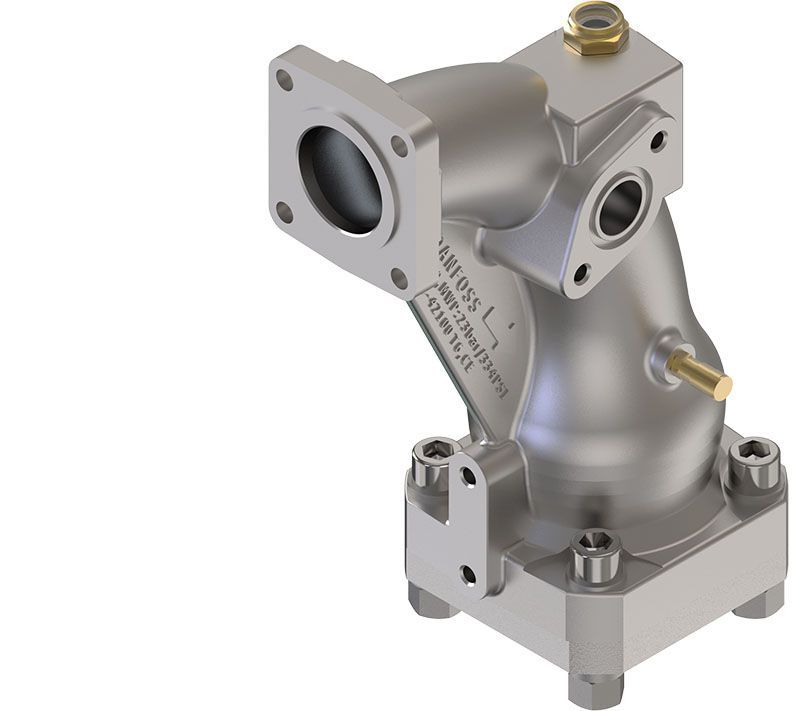

Обратно-запорный клапан типа OFC

Предназначен для обеспечения решения нагнетания, которое повышает производительность и надежность безмасляных центробежных компрессоров с магнитными подшипниками за счет включения обратного клапана с демпфированием, а также надежного и эффективного включения запорных и диффузорных функций.

Функции

Обратный клапан форсунки быстро закрывается при наличии обратного потока;
ПТФЭ защищает от обратной миграции хладагента; совместим с безмасляными приложениями;
Газовый демпфер и специальная характеристика открытия предотвращают резкие движения в условиях помпажа;
Обратный клапан с демпфированием форсунки уменьшает шумы вибрации;
Отдельная функция остановки от функции проверки обеспечивает более быстрый доступ и повышает надежность герметизации;
Конструкция стопорного кольца предотвращает непреднамеренное закрытие клапана;
Встроенное смотровое стекло обеспечивает прямой обзор правильной работы клапана и расхода хладагента;
Встроенный напорный патрубок обеспечивает подключение к отсечке по высокому давлению;
Встроенный промежуточный порт;
Оптимизированный путь потока увеличивает пропускную способность при более низком падении давления;
Крепится болтами ко всем нагнетательным патрубкам компрессоров TTS/TGS/TTH/TGH;
Возможны различные ориентации.

Документация для - OFC, Обратный и запорный клапан

Изображения - OFC, Обратный и запорный клапан

Доступные для заказа модификации - OFC, Обратный и запорный клапан

Код заказа	Тип	Максимальное рабочее давление	Рабочая температура	Пропускная способность	Размер подключения
020-5420	OFC 80s	23 bar	0 - 100 °C	270 m3/h	80x54 mm
020-5422	OFC 80sx	23 bar	0 - 100 °C	270 m3/h	80x54 mm
