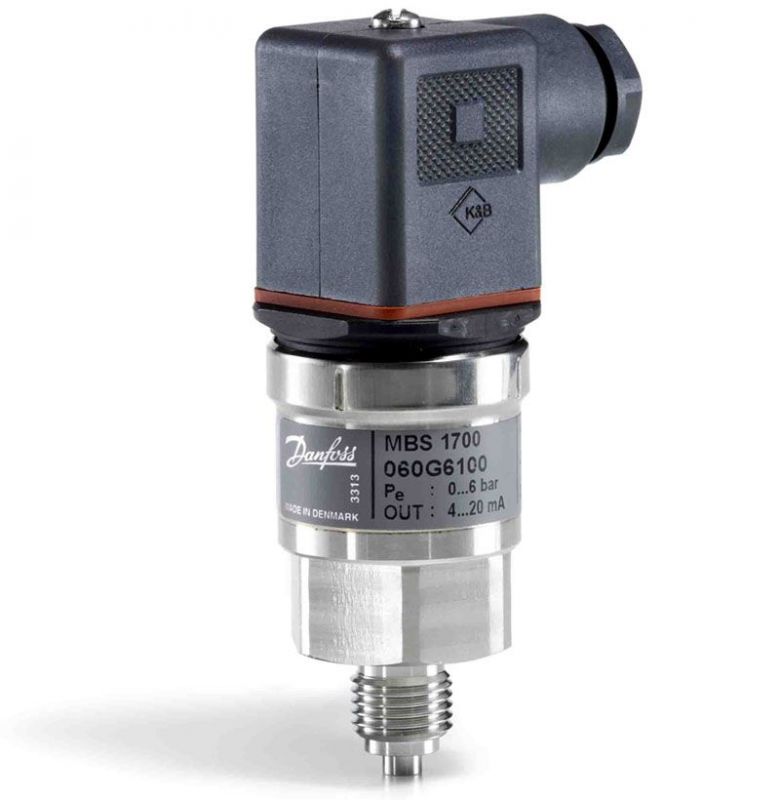

Датчик давления Danfoss MBS 1700


Модель MBS 1700 относится к виду резистивных датчиков давления (ДД) и широко применяется в большинстве автоматизированных отраслей промышленности. Компактный размер, надежность устройства и возможность использования в агрессивных средах являются характерным отличием продукции компании Danfoss.


Конструкция и принцип работы


Модель MBS 1700 состоит из:
  • первичного преобразователя с чувствительным элементом;
  • электронного устройства;
  • корпуса датчика.
В камеру первичного преобразователя подается жидкость, газ, воздух или масло. Рабочая среда оказывает давление на упругую мембрану с закрепленными на ней тензорезисторами. Они представляют собой чувствительные к деформации устройства, преобразующие собственное сжатие/растяжение в изменение омического сопротивления.

При растяжении происходит увеличение длины элемента и уменьшение сечения, что ведет к повышению сопротивления. При сжатии отмечается обратный процесс и снижение сопротивления. Так как тензорезисторы включены в электрическую цепь, то изменение сопротивления приводит к изменению сигнала напряжения.

Электронное приспособление преобразует электрические сигналы в унифицированные токовые выходные. Последние являются одним из видов аналоговых сигналов и регулируют работу управляющих систем.


Задачи устройства


Регистрация изменения давления рабочей среды необходима для сохранения функции и целостности гидравлических или пневматических систем. При быстром закрытии клапанов и резком пуске/останове насосов возможно возникновение:
  • кавитации – образования пузырьков в жидкости или газе с последующим их «схлопыванием», при этом высвобождается большое количество энергии, вызывающее сильный шум и гидравлические удары;
  • гидроудара – резкие «скачки» скорости потока рабочей среды приводят к изменению давления на компоненты насоса и их быстрому износу;
  • резких перепадов давления.
Риски подобных нарушений могут возникать и при невысоких показателях давления, как на входе, так и на выходе. Датчик давления:
  • позволяет повысить срок эксплуатации насосов, трубопроводов, арматуры и другого оборудования системы;
  • предупреждает образование усталостных трещин;
  • снижает риск загрязнения окружающей среды.
Устройство может работать с агрессивными средами и в экстремальных условиях благодаря антикоррозийным свойствам материалов и особо прочному корпусу, противостоящему механическим повреждениям, вибрации, пыли, влаге.


Технические характеристики


Для получения сигнала от ДД MBS 1700 используется аналоговый сигнал 4-20 мА. Еще одно его название «токовая петля». Его преимуществом является возможность передачи на большие расстояния. Кроме того, устройство имеет защиту от «переплюсовки» (неправильной подачи полярности), а также:
  • напряжение питающей сети – 9-32 В;
  • максимальный ток – 28 мА;
  • влияние напряжения питания на точность измерения – ≤±0,05%/10В;
  • сопротивление нагрузки – 0,02 Ом;
  • температуру жидкости или газа – от - 40°С до + 85°С.
Датчик имеет несколько диапазонов измерений (бар):
  • 0 – 6;
  • 0 – 10;
  • 0 – 16;
  • 0 – 25.
Прибор выдерживает р≤1500 бар. При превышении этого показателя происходит разрыв мембраны.


Правила выбора прибора


Компания Данфосс выпускает разные модели датчиков давления. При выборе продукта необходимо учитывать:
  • тип давления;
  • интервал разбега давления;
  • класс защиты устройства;
  • термокомпенсацию;
  • тип сигнала выхода.
MBS 1700 предназначен для измерения относительного давления. Плотность рабочей среды оказывает незначительное влияние на время реакции датчика. Даже если она составляет ≤ 100 сСт (например, масла), то время реакции чувствительного элемента будет составлять ≤ 4 мс.
Изображения - MBS 1700, Бюджетные датчики давления
mbs-1700-byudzhetnye-datchiki-davleniya
datchiki-davleniya-serii-mbs-1700
mbs-1700-datchiki-davleniya
mbs-1700-datchiki-davleniya-ot-0-do-25-bar
Доступные для заказа модификации - MBS 1700, Бюджетные датчики давления
Код заказа Присоединение Диапазон измерений, бар Выходной сигнал
060G6100 G 1/4 0 - 6 4 - 20 mA
060G6101 G 1/4 0 - 10 4 - 20 mA
060G6102 G 1/4 0 - 16 4 - 20 mA
060G6103 G 1/4 0 - 25 4 - 20 mA
060G6104 G 1/2 0 - 6 4 - 20 mA
060G6105 G 1/2 0 - 10 4 - 20 mA
060G6106 G 1/2 0 - 16 4 - 20 mA
060G6107 G 1/2 0 - 25 4 - 20 mA
